4层集中住宅楼地板辐射采暖系统设计施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计内容：采暖
- 冷热源：市政热网
- 采暖系统：热水辐射
附件详情
一、项目概要：
地上4层，地下一层，为一集中住宅楼...
二、采煤系统：
1.采暖热水为来自集中热源的60°C/50°C热水。
2.加热管内热媒流速不小于0.25m/s...
图纸共13张。
采暖系统图
给排水平面图
排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

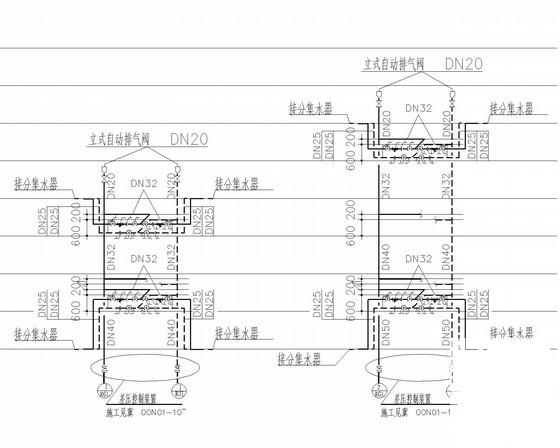

住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -

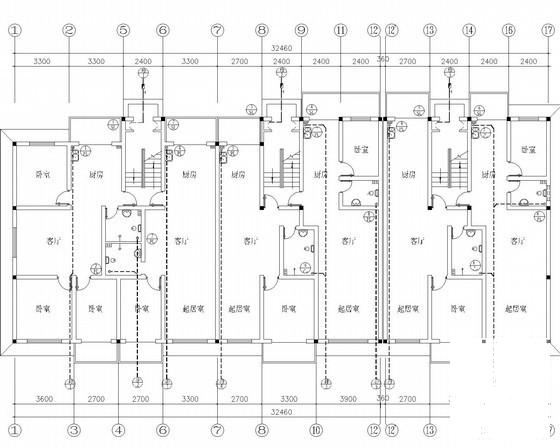

住宅楼采暖设计图纸 - 3 -

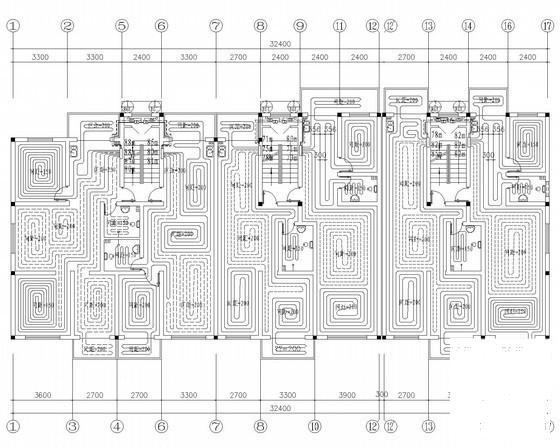

住宅楼采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
