33000平米6层住宅楼小区采暖系统设计施工图纸

附件详情

一、项目概要：

该项目为住宅小区的采暖设计，建筑面积约33000平方米，地上六层。图纸内容有设计施工说明，图例及主要设备及材料表，采暖平面图、轴立面图、剖面图等...

二、采暖系统
工程设计住宅为低温热水地板辐射采暖系统，供回水温度为45/35℃每户设采暖热水两用自平衡式密闭式燃气壁挂炉，燃气炉采用微电脑控制，机器自动感知系统运行状态，保持水温恒定。

三、通风系统
门市卫生间设侧吊顶式通风器，换气次数按10次/h计...

河北住宅小区采暖系统设计施工

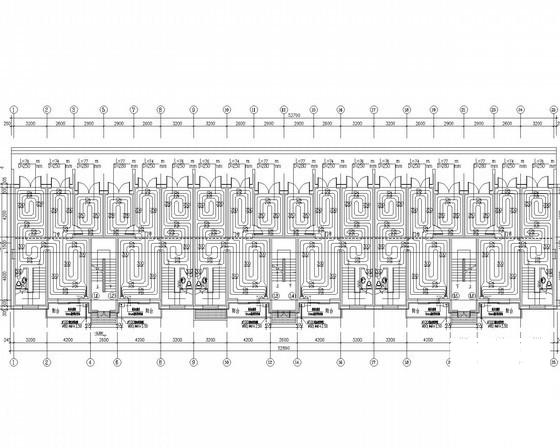

1#楼二层采暖平面图

1#楼三~五层采暖平面图

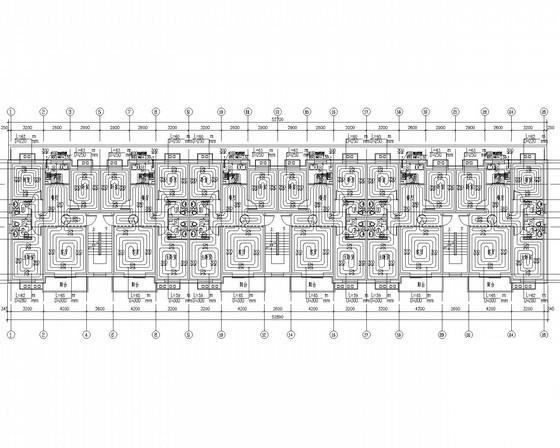

4#楼二层采暖平面图

4#楼二层采暖平面图

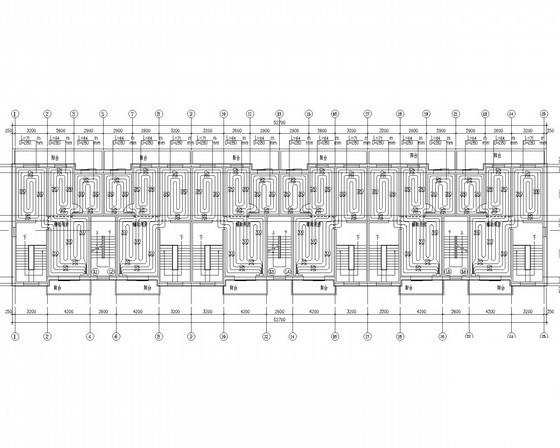

4#楼三、四层采暖平面图

4#楼三、四层采暖平面图

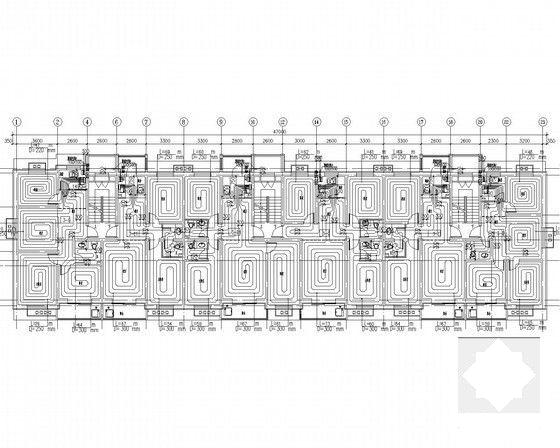

8#楼六层采暖平面图

8#楼六层采暖平面图

8#楼三、四层采暖平面图

8#楼三、四层采暖平面图

1#楼六层采暖平面图
