27层住宅楼热水集中采暖系统设计CAD施工图纸

附件详情

1.该项目为住宅小区01#、02#楼住宅通风及采暖设计。该工程地上二十七层，层高2.9米。01#、02#楼面积均为10656.12m2.

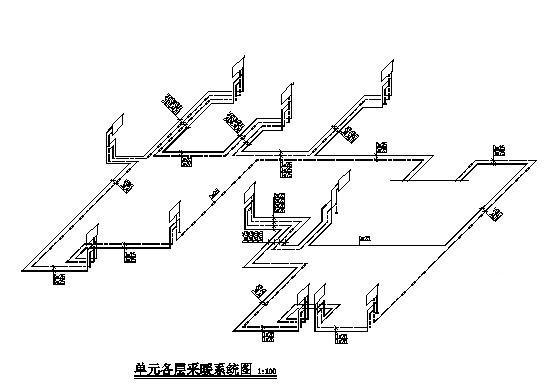

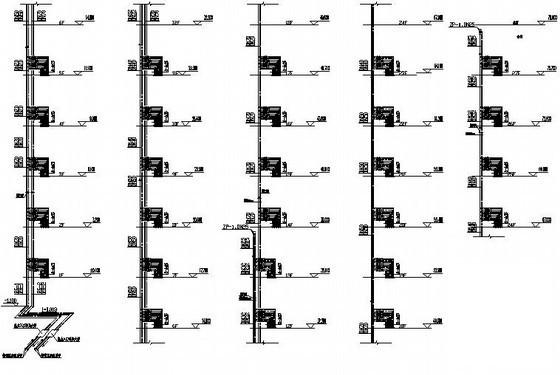

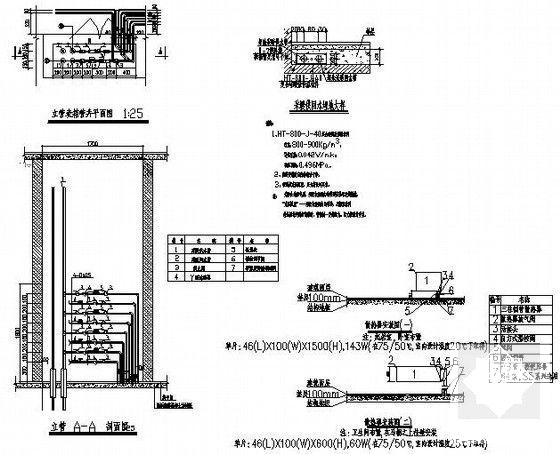

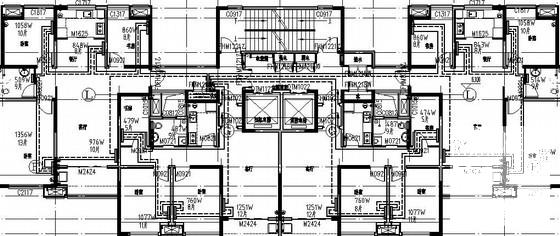

2.采暖室外计算温度：tw=-2.6°C 冬季最多风向平均风速：V＝2.3m/s。本采暖设计热源引自小区总换热站房提供的75～50°C热媒水。本住宅采暖设计为 分户计量 ，户间立管为下供下回机械循环双管异程式，每户室内为下分双管式同程系统，每根供回水入口处均设热力入口（具体做法见热力入口大样）。户用热表设于暖管井内（详见管井大样）。
3.采暖系统定压由设在换热站房的定压罐实现，和热媒一同考虑（本次不涉及）。

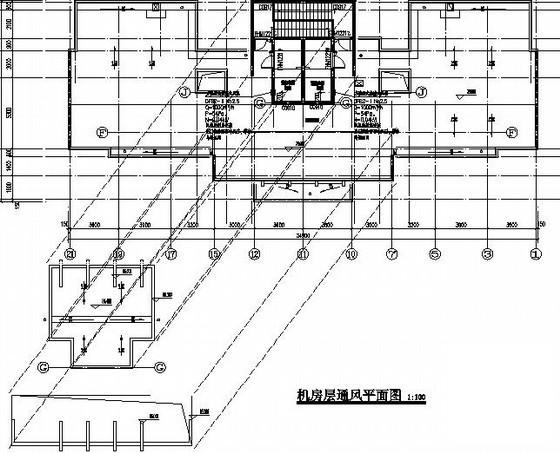

4.住宅设分体空调，预留室外机位置及穿墙孔洞，预留空调凝结水管。由电气专业预留电量及插座，室内新风开窗解决。

，图纸共22张。
