6322.36平米18层住宅楼采暖系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:6322.36平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:辽宁

附件详情

一、项目概要:

该项目是位于辽宁省,是一个高层住宅建筑,建筑面积约6322.36m2,地上18层。图纸内容包含设计及施工说明,主要设备材料表及图例,机房层风机布置图,采暖平面图,采暖入口平面图,采暖通风系统图等...

二、采暖系统:

本小区热源来自小区内换热站;热媒为低温水;
1、该项目采用" 分户计量 、分室控制"形式.
2、采暖分区竖向分为高低两个区,以11层为分界,1~11层为低区.
3、单元立管为下供下回异程系统,房间内采用水平双管同程式系统...

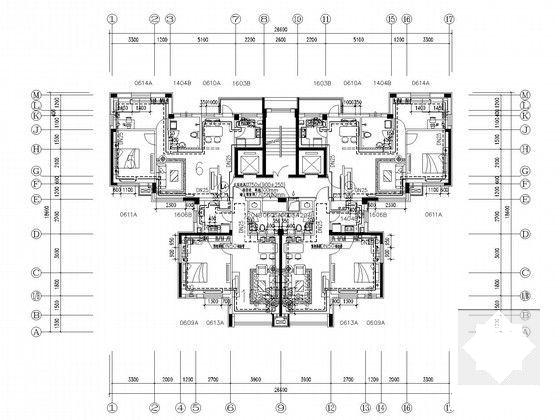

二层采暖平面图

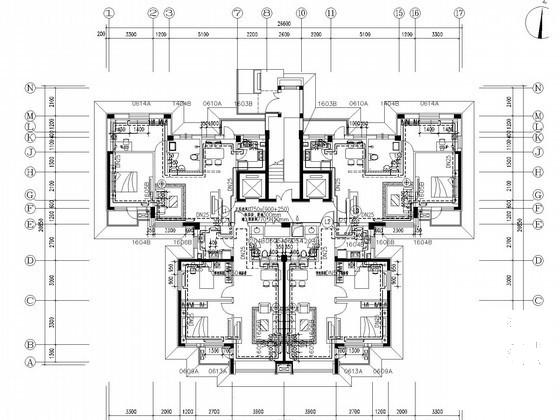

三—五层采暖平面图

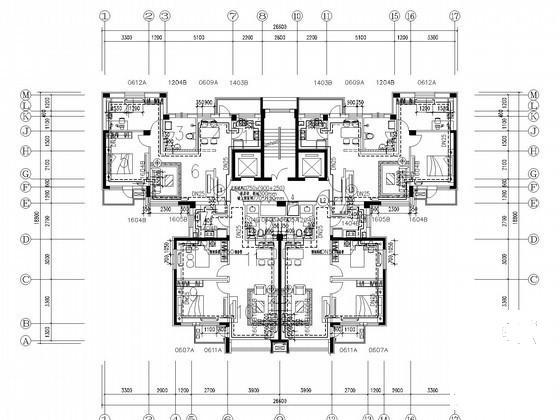

十七层采暖平面图

十八层采暖平面图

十一层采暖平面图
