7层高档住宅楼太阳能联合热泵系统集中供热水CAD施工大样图（电气）

附件详情

一、项目概况：
本建筑为小区住宅楼，地下1层，地上7层，地下一层为热水泵房。项目采用太阳能联合热泵系统供热水形式......
二、内容介绍：
1、管材与连接：供热系统管道均采用热镀锌管，供水管与回水管由土建方引至各栋屋面及地下一层热水泵房。连接方式为焊接及丝口连接。
2、管道冲洗及试压：所有管道均需做通水冲洗试验，冲洗方式采用自来水冲洗管道，于末端观察冲洗出水的澄清度，无污物视为合格；管道安装完毕后均需试压，试验压力为1.0Mpa；保压24小时,压降在0.03Mpa范围内视为合格。
3、管道绝热及防护：凡是输送介质为热水的管道在冲洗及试压后均需做绝热处理，管道绝热采用δ=20mm-30mm的橡胶塑料发泡保温管/板绝热，绝热完毕后表面做铝皮抗紫外线包扎处理。
4、设备安装：空气源热泵、太阳能集热器、控制箱等安装需与建筑物有可靠连接。
5、各太阳能系统必须在系统最高处设置自动排气阀。
6、循环管道在条件允许的情况下可向储热水箱有3%-5%的坡度。

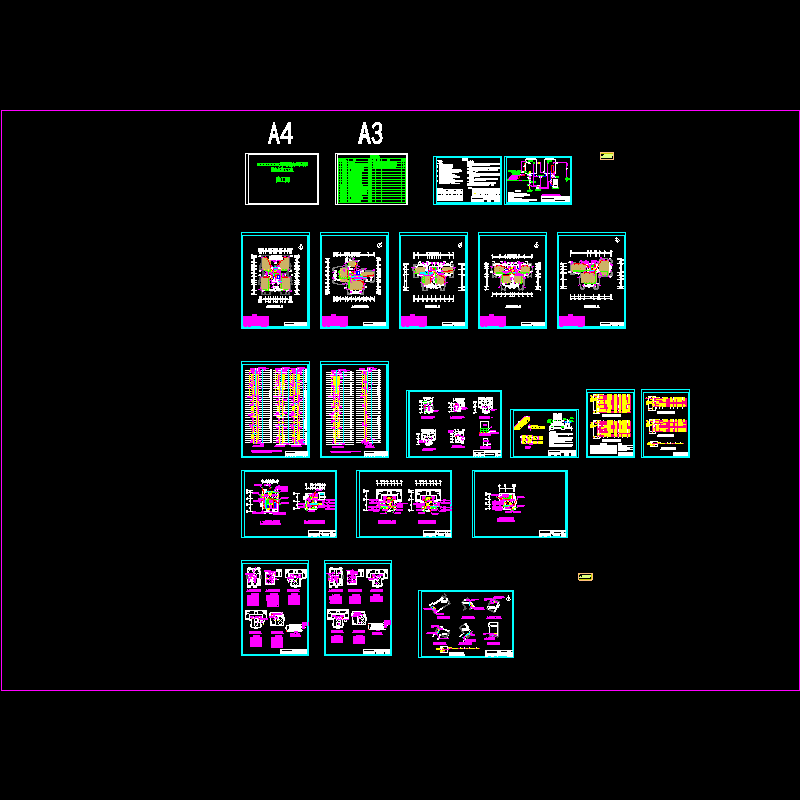

编制于2014年，共19张图纸。
