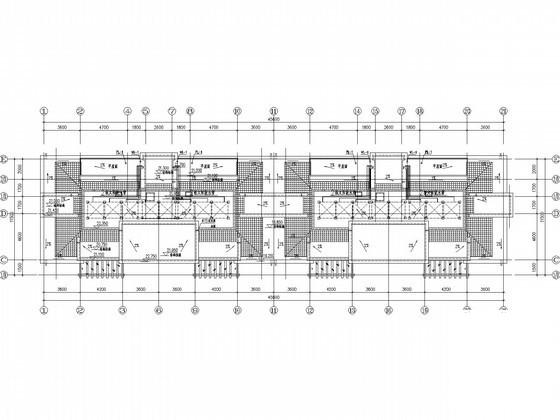

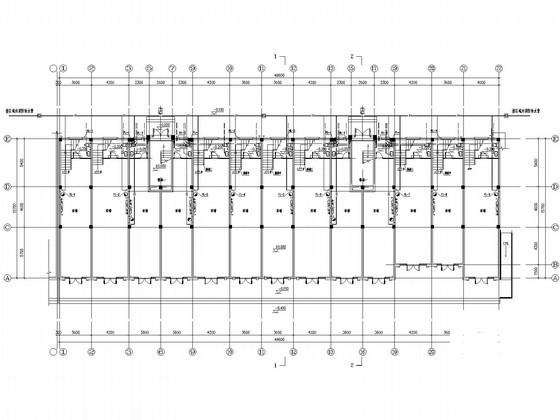

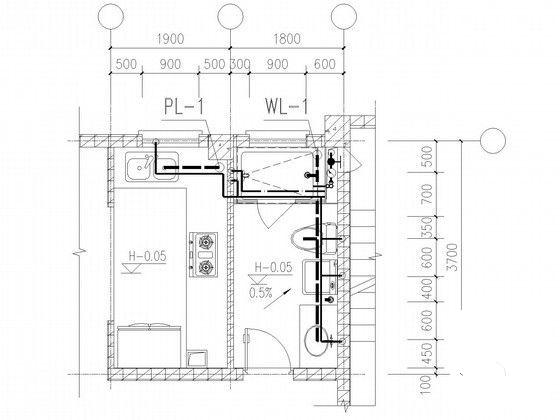

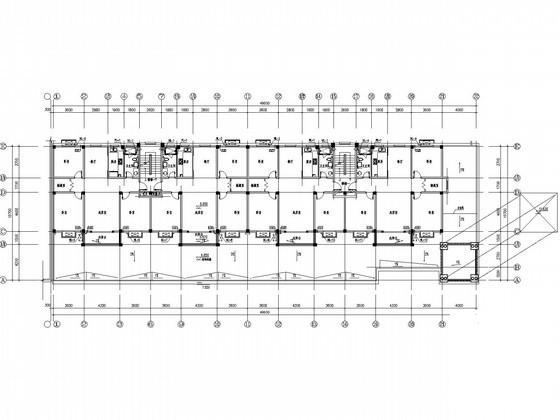

6层高档小区商住楼给排水CAD施工图纸（跃层太阳能热水系统）(卫生间大样图)

附件详情

该项目位于安徽，共6层，6层以上为跃层，一二层为商铺，本建筑最高日用水量为24m3,最大时用水量为2.5m3/h.市政给水管水压为0.3MPa，生活给水由市政管网直接供给。分户水表均为DN20。按业主要求：分户给水管接入户内只安装阀门和水咀.其余给水管由住户装修时自行安装.每户设一个整体式太阳能热水器，真空管为1600×58，18支，集热面积为1.93m2，水箱容积为140L。生活污水和废水采用合流制,经化粪池处理后排入市政排水管网.该资料包含1、2、3号楼。设计范围：室内给水系统、室内污、废水系统、雨水系统、室内消火栓给水系统。
，共24张图。
