5层住宅楼给排水CAD施工图纸（太阳能冷凝水）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：混合结构
- 建筑设计面积：1274.75平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：15
- 特殊系统：太阳能热水系统
- 大样节点：卫生间
- 项目所在地：湖南
附件详情
- 给排水设计施工说明
- 给排水平面图
- 给排水系统原理图
- 卫生间给排水系统大样图
- 太阳能热水系统原理图
- 雨水泠凝水系统原理图
附件详情
该项目地上5层，总建筑面积1274.75平方米，建筑总高度18.6米建筑设计结构形式为砖混结构，设计使用年限为50年，属于多层住宅建筑。
，共8张。

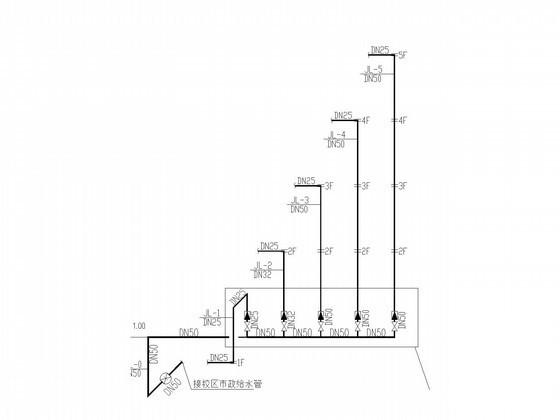

给水系统原理图
太阳能系统原理图

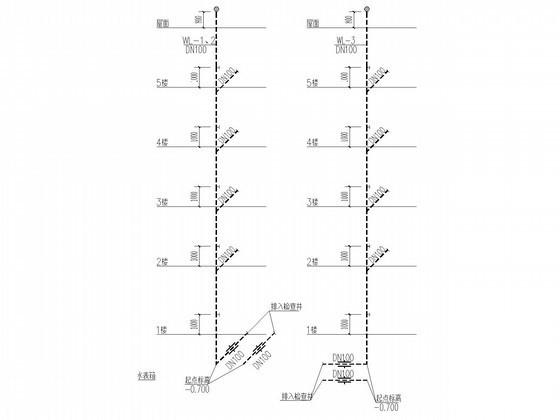

污水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

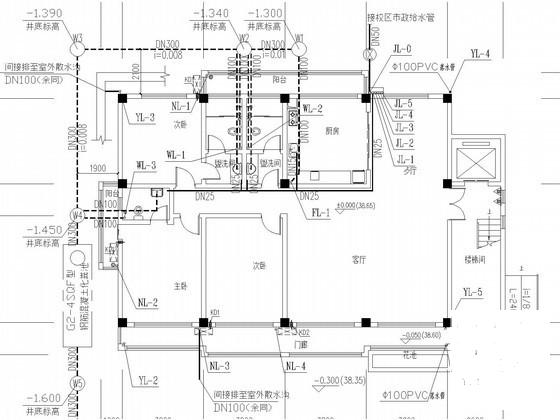

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.94 MB
- 收藏次数：0
-
文件名称：
附件-995859988597750559759.rar
