11层小型别墅式住宅给排水CAD施工大样图（太阳能热水、空调冷凝水）

附件详情

该项目位于山东，30#31#楼，该项目建筑占地面积618.3平方米，地上建筑面积约为5070.8平方米（其中储藏室面积为346.68平方米，商业面积为142.42平方米，标准层面积为451.6平方米），地下室平时功能为汽车库和储藏（戊类物品），建筑面积为2391.7平方米分别为450.8平方米（31#楼下）、楼下）、平方米（30#楼）、1483.3平方米（汽车库部分）。地下一层为三个防火分区，每个防火分区为一个防烟分区。建筑层数、高度地上11层，地下一层建筑高度32.05米地下室主楼下层高为3.0m,车库部分为3.6m建筑建筑结构形式为剪力墙结构结构安全等级为二级，设计使用年限为50年，抗震设防烈度为七度。
设计范围：该资料承担本建筑物的室内冷水、热水、排水及消防的施工图设计。

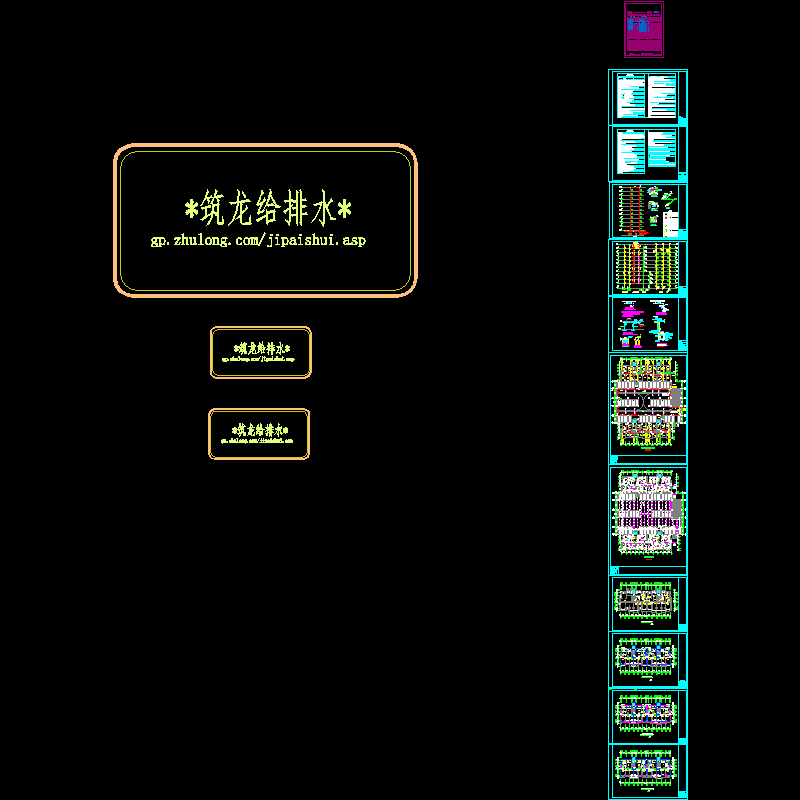

编制于2011年，共12张图。
