3层幼儿园给排水CAD施工图纸（太阳能热水、冷凝水系统）
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3200平方米
- 建筑地上层数：3层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 火灾危险等级：轻危险级
- 特殊系统：太阳能热水系统
- 大样节点：水箱,水泵,泵房,卫生间
- 热水供应方式：集中热水供应,全日供应热水,热泵热水供应
- 项目所在地：广东
附件详情
- 资料目录
- 给排水设计施工说明
- 图例
- 采用国家标准图集目录
- 主要设备材料表
- 太阳能热水系统设计施工总说明
- 给排水及 消防系统 原理图
- 幼儿园屋面太阳能热水系统原理图
- 一层自动喷淋布置平面图
- 二层自动喷淋布置平面图
- 三层自动喷淋布置平面图
- 一层给排水及消防给水平面图
- 二层给排水及消防给水平面图
- 三层给排水及消防给水平面图
- 屋顶给排水及消防给水平面图
- 屋顶太阳能集热器布置平面图
- 卫生间给排水大样图及轴测图
附件详情
该项目位于中国广东省深圳市。地上三层，地下2层，为幼儿园。该项目设计内容为地块红线内上述各建筑物内的室内外生活给水系统、消防给水系统、污水排水系统 、雨水排水系统。还有太阳能热水系统、冷凝水系统。
，共16张图。
二层自动喷淋布置平面图

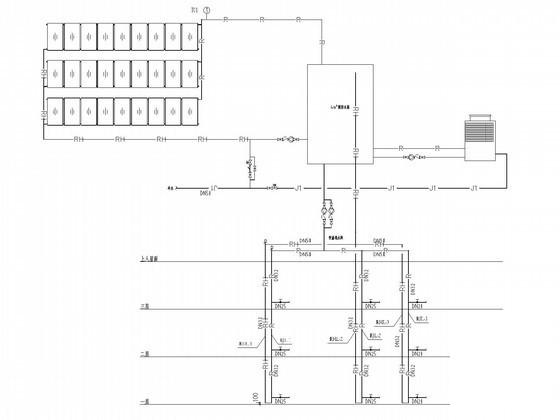

幼儿园屋面太阳能热水系统原理图

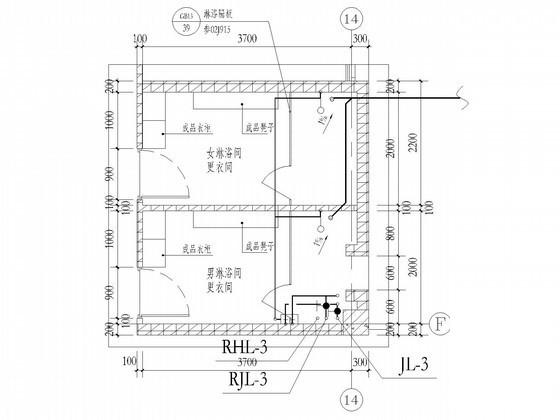

男女淋浴室给排水平面大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：2.7 MB
- 收藏次数：0
-
文件名称：
附件-995860568996960657988.rar
