9层科技研发楼给排水CAD施工图纸（太阳能热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11396.62平方米
建筑地上层数：9层
图纸设计深度：施工图
参考图纸：21张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：两区
排水体制：污废合流, 雨污分流
排水技术：重力排水
雨水重现期：50年
火灾危险等级：中危险级Ⅰ级, 中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统
大样节点：厨房, 卫生间, 集水坑, 阀门管件
热水供应方式：集中热水供应

附件详情

资料目录
给水排水施工设计总说明
使用标准资料目录主要设备材料表图例

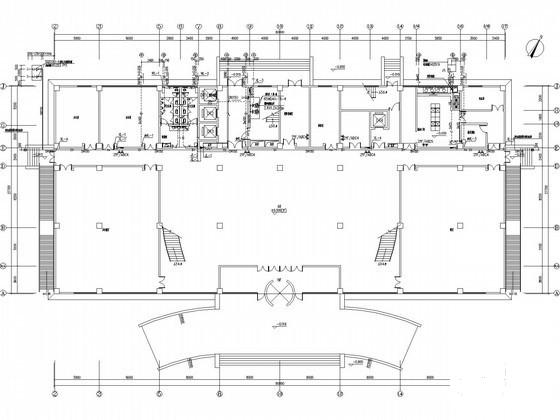

一层给排水平面图
二层给排水平面图
三层给排水平面图
四~八层给排水平面图
九层给排水平面图
屋顶给排水平面图
一层自喷给水平面图
二层自喷给水平面图
三层自喷给水平面图
四~五层自喷给水平面图
六~八层自喷给水平面图
九层自喷给水平面图
屋面太阳能平面图太阳能热水系统原理图
卫生间给排水放大平面图管道轴测图
消火栓系统原理图自动喷水系统原理图
给水系统展开图厨房给水系统图
排水系统展开图废水系统图
热水系统展开图

附件详情

该项目为科技研发楼，该项目使用性质为研发楼。建筑主体高度: 43.4M; 建筑总层数: 9层;建筑标准层层高 4.2m。面积指标：地上总建筑设计面积：11396.62平方米，其中主体建筑设计面积：11396.62平方米，建筑占地面积：1662平方米。为一类高层综合楼，图纸内容包括，给水、排水、雨水、热水、消火栓、自动喷淋、灭火器系统。内容齐全，设计规范。
该项目设有生活给水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
，共21张图。

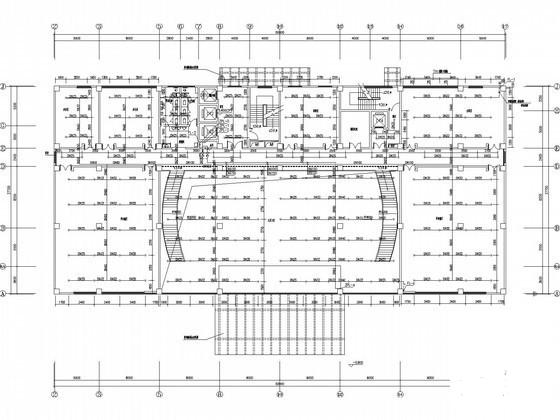

二层自喷给水平面图

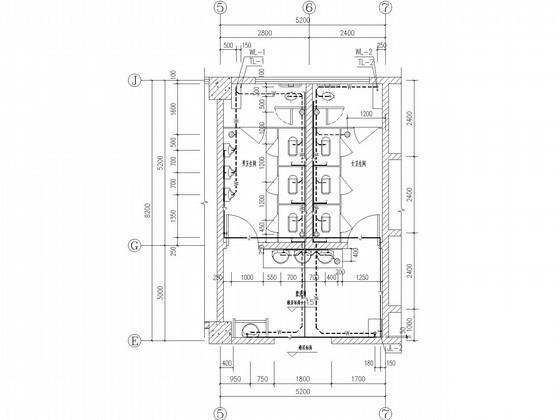

公共卫生间给排水放大平面图

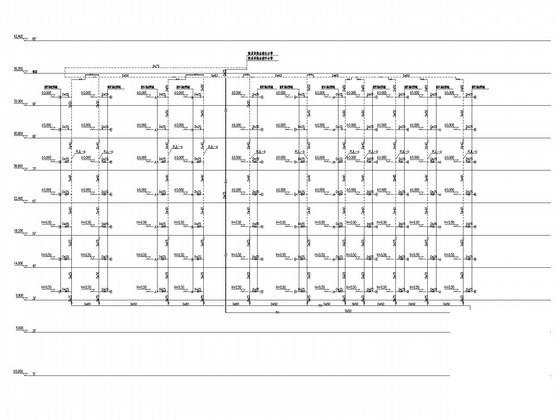

消防系统图

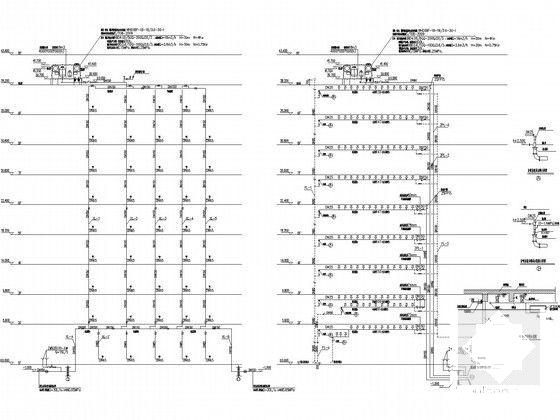

热水系统展开图
