大学职工宿舍楼给排水CAD施工图纸（太阳能热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：3367平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：16张
设计年代：近代
地下室用途：其它
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
火灾危险等级：轻危险级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：10
特殊系统：太阳能热水系统
大样节点：卫生间
热水供应方式：集中热水供应
项目所在地：广西

附件详情

资料目录
给排水设计及施工说明
主要材料表及图例
给水系统原理图
排水系统原理图(一)
排水系统原理图(二)

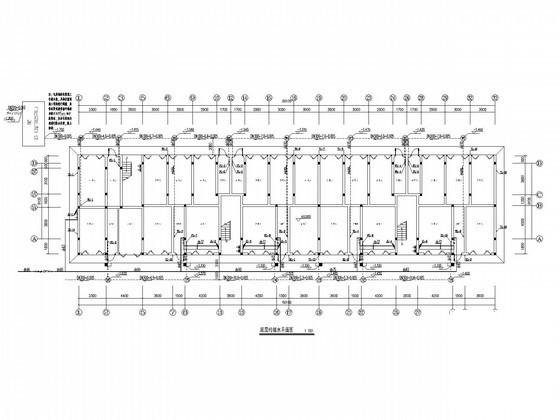

底层给排水平面图
一层给排水平面图
卫生间给排水详图(一)
二～六层给排水平面图
卫生间给排水详图(二)
屋面给排水平面图
强电系统图
底层电气平面图
一层照明平面图
二～六层照明平面图
屋顶防雷平面图
基础接地平面图
一层弱电平面图
二～六层弱电平面图

附件详情

该项目位于广西，是一教职工宿舍楼楼，底层为杂物房，上部六层为住宅，高度为18.75m；主要建筑设计结构形式为砖混结构，建筑工程等级为三级，耐火等级为二级，建筑物抗震设防烈度为六度，设计合理使用年限为50年。该项目建筑占地面积为606.09m，总建筑面积3367.10平米；
该项目设计包括以下内容：生活给水系统、生活排水系统、雨水排水系统、灭火器配置。
，共计16张图纸；

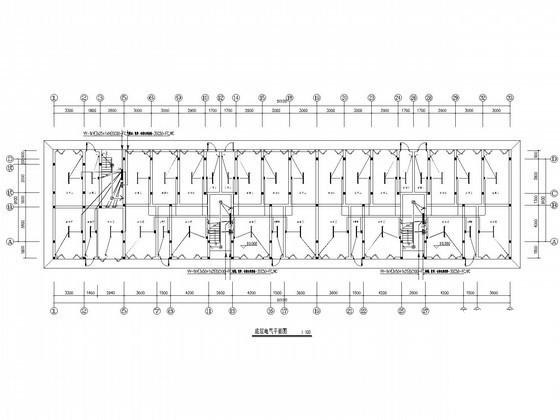

底层电气平面图

屋面太阳能给排水平面图

卫生间给排水详图

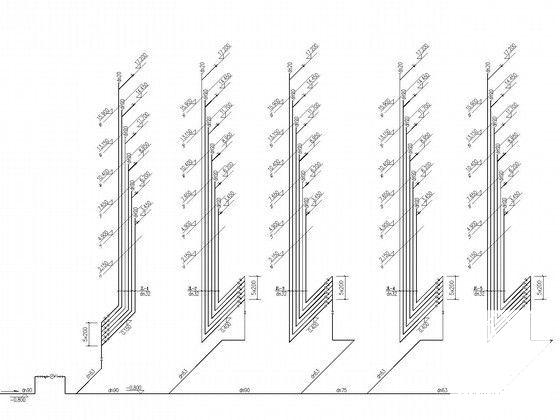

给水系统原理图

排水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
