6层停车场综合楼给排水CAD施工图纸（太阳能热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,宾馆
建筑高度类型：多层建筑
建筑设计面积：18757.47平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：64张
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：15
特殊系统：太阳能热水系统
大样节点：卫生间,洗衣房
项目所在地：江苏

附件详情

给排水设计施工说明
一层~六层给排水及消防平面图
一层~六层自喷平面图
卫生间大样图（共5间）
洗衣房大样图、公寓卫生间大样图
地下一层平面图、自喷泵、消防泵系统原理图
地下一层设备定位图、消防泵房潜污泵示意图
消防泵房剖面图
消火栓系统图
给水系统原理图
排水系统原理图
自动喷水灭火系统原理图
太阳能系统运行原理图
设备器材一览表
屋顶层平面图
屋顶层立面图
屋顶层剖面图
地下一层平面图
楼梯详图
电梯详图
墙身详图
卫生间大样
洗衣房布置图
公寓大样
残疾人坡道

附件详情

本稿件为停车场综合楼给排水施工图纸（含太阳能热水系统），建筑类别属于二类综合楼,耐火等级为二级。建筑为六层(地下一层），建筑总面积18757.47平方米，建筑总高度：23.95m，建筑体积：449241m。设计范围：室内给排水系统、室内消火栓系统、室内自动喷水系统、手提式灭火器系统。
，共64张图纸。

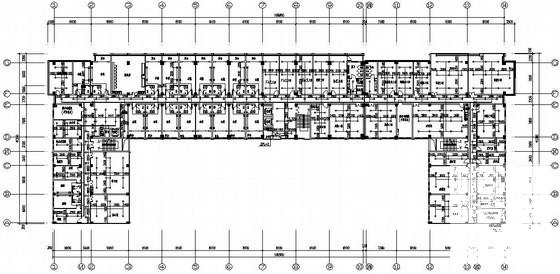

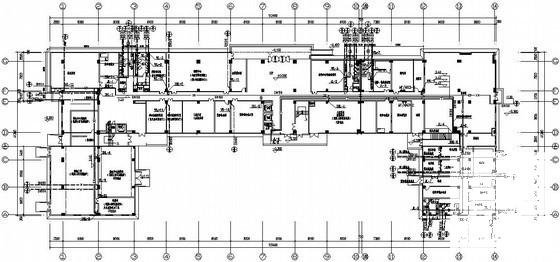

一层给排水及消防平面图

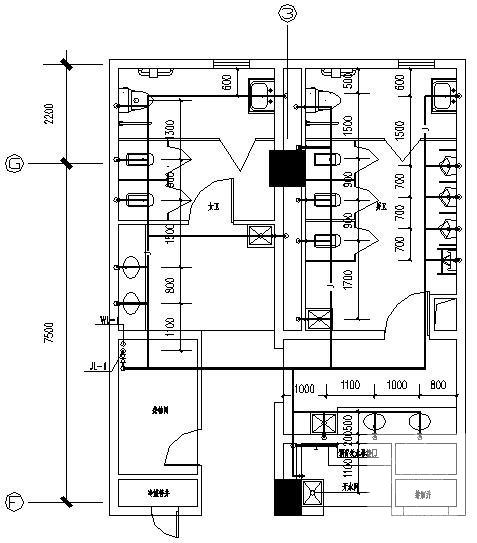

卫生间5给水大样图

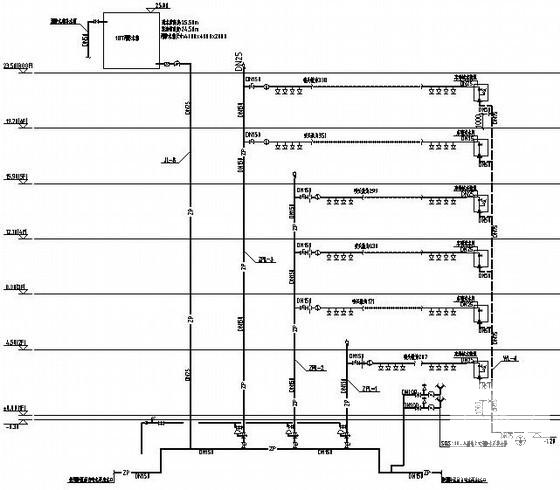

自动喷水灭火系统原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
