6层科学院综合楼建筑给排水CAD施工方案图纸(太阳能热水系统)
- 设计说明：有
- 建筑类别：办公
- 建筑高度：多层建筑
- 建筑面积：6722平方米
- 地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：14张
- 图纸年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 雨水系统
- 消防设计：室内消火栓系统, 喷淋系统
- 供水设备：水泵站
- 供水方式：市政供水
- 排水体制：污废分流, 雨污分流
- 雨水重现期：3年
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 特殊系统：太阳能热水系统
- 大样节点：水泵, 卫生间, 设备房布置
- 项目地址：江苏
附件详情
- 给排水设计施工说明
- 图例、主要设备器材一览表
- 给排水平面图
- 消防平面图
- 给排水及 展开图
- 地下泵房平面大样及系统展开图
- 太阳能热水系统运行原理图
- B型卫生间给排水大样图
附件详情
资料介绍：该项目建筑为综合楼，六层，建筑总面积6722平方米;建筑高度：23.20米;耐火等级：二级。
设计内容: 该资料内容为室内给水，排水，雨水，消防。
编制于2012年，图纸共14张。
消火栓系统展开图
太阳能热水系统运行原理图
一层给排水平面图
屋顶层给排水及消防平面图
地下泵房平面大样

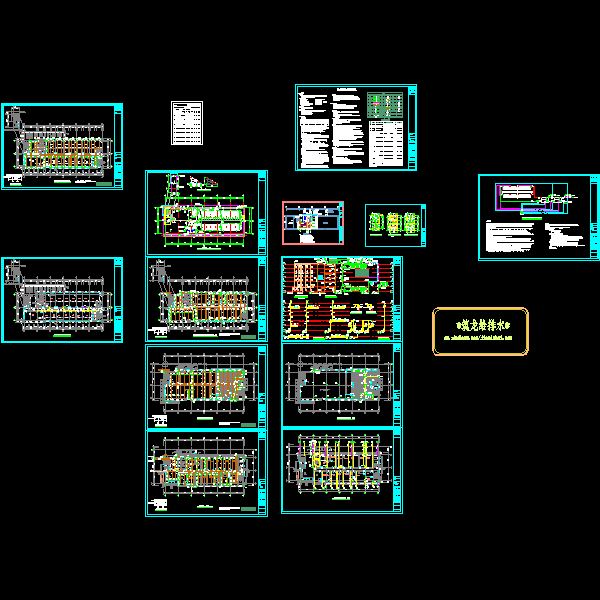

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.24 MB
- 收藏次数：0
-
文件名称：
附件-995878087557087797.rar
