6层科学院综合楼建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6722平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 雨水系统
  • 消防设计:室内消火栓系统, 喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:污废分流, 雨污分流
  • 雨水重现期:3年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 特殊系统:太阳能热水系统
  • 大样节点:水泵, 卫生间, 设备房布置
  • 项目所在地:江苏

附件详情

  • 给排水设计施工说明
  • 图例、主要设备器材一览表
  • 给排水平面图
  • 消防平面图
  • 给排水及 消防系统 展开图
  • 地下泵房平面大样及系统展开图
  • 太阳能热水系统运行原理图
  • B型卫生间给排水大样图

附件详情

资料介绍:该项目建筑为综合楼,六层,建筑总面积6722平方米;建筑高度:23.20米;耐火等级:二级。

设计内容: 该资料内容为室内给水,排水,雨水,消防。

,图纸共14张。


消火栓系统展开图

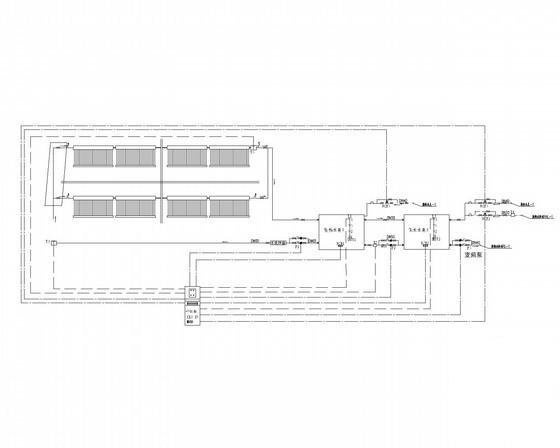

太阳能热水系统运行原理图

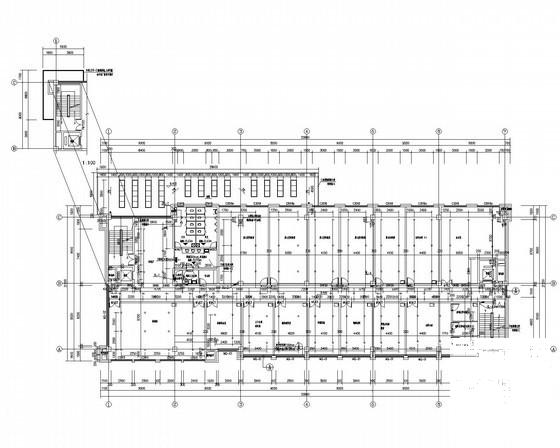

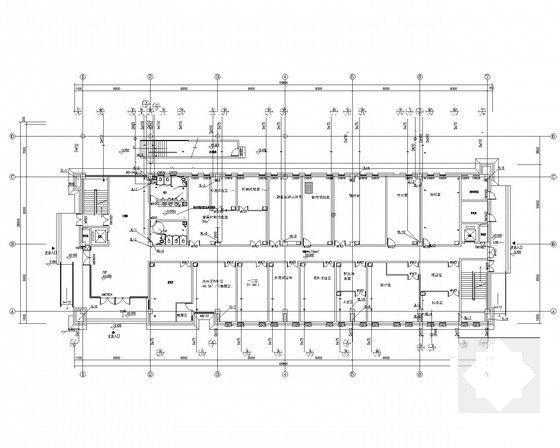

一层给排水平面图

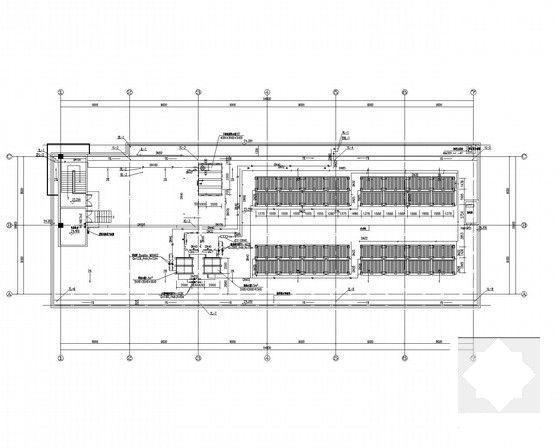

屋顶层给排水及消防平面图

地下泵房平面大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 5
    第 5 张图
  • 6层科学院综合楼建筑给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
