9层办公楼给排水CAD施工图纸(冷凝水系统、甲级设计院)

  • 建筑设计面积:5670.74平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:雨水回收,雨水利用
  • 大样节点:泵房,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:广西
  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构

附件详情

  • 资料目录
  • 给排水设计及施工说明
  • 给排水总平图设计施工说明

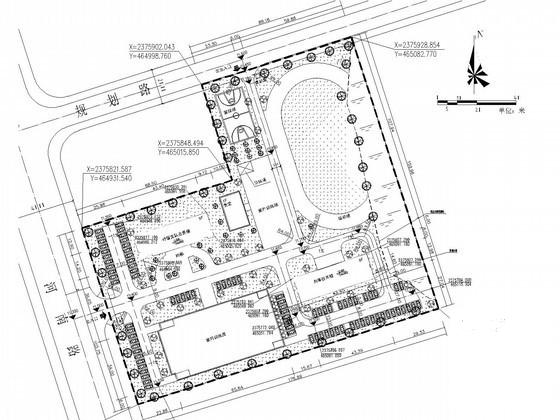

  • 给排水总平面图
  • 综合管线总平面图
  • 给排水系统图
  • 半地下室给排水平面图
  • 半地下室自喷平面图
  • 给排水平面图
  • 自喷平面图
  • 电梯机房给排水平面图
  • 屋面给排水平面图
  • 构架给排水平面图
  • 卫生间给排水平面大样
  • 生活、消防泵房给排水平面大样

附件详情

该项目位于广西,建设基本情况:建筑占地面积: 629.6平方米,地上建筑设计面积:5670.74平方米, 地下室总建筑设计面积:633.0平方米,地下一层,地上主体9层,建筑总高度34.60米。建筑工程等级:二级,防火设计建筑分类:二类公建,建筑耐火等级:地下,地上主体:二级,主体结构类型:框架结构。地下层为设备间和办公室,地上1至9层为办公室。建设性质为新建。
设计范围:建筑室内给排水及消防设计。
,共22张图。

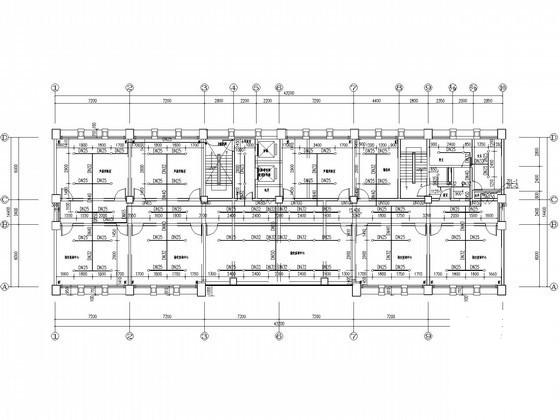

五层自喷平面图

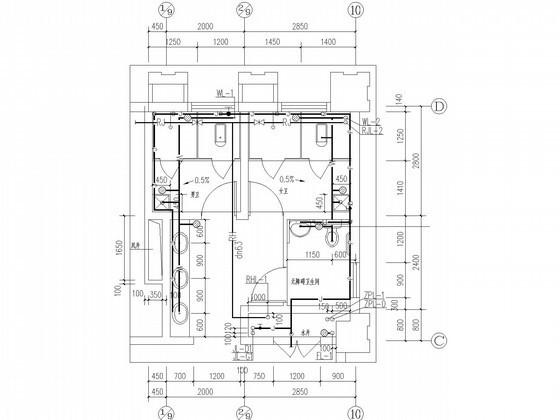

一层卫生间给排水平面大样

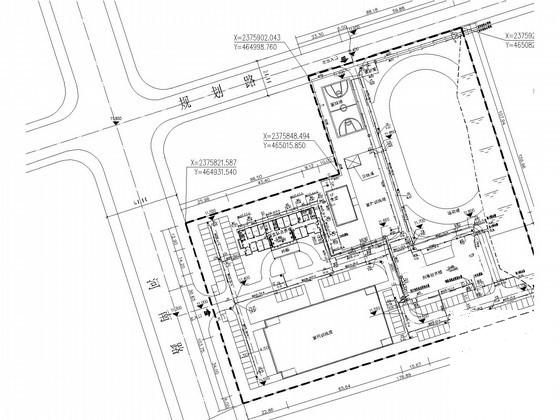

给排水总平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 9层办公楼给排水CAD施工图纸(冷凝水系统、甲级设计院) - 1
    第 1 张图
  • 9层办公楼给排水CAD施工图纸(冷凝水系统、甲级设计院) - 2
    第 2 张图
  • 9层办公楼给排水CAD施工图纸(冷凝水系统、甲级设计院) - 3
    第 3 张图
  • 9层办公楼给排水CAD施工图纸(冷凝水系统、甲级设计院) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
