20层百货大楼给排水CAD施工图纸（甲级设计院）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：50年
消火栓用水量室内(L/S)：40
大样节点：水泵,泵房,卫生间
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

设计说明
地下层平面
地下夹层平面

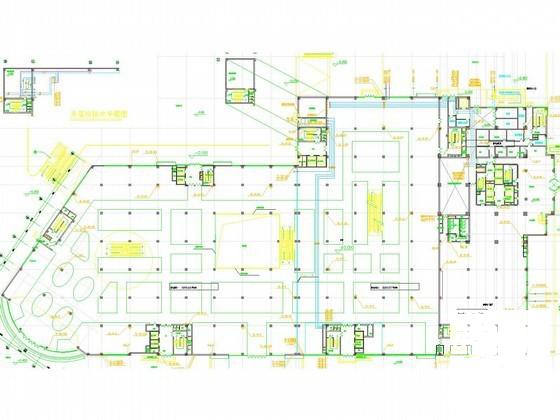

给排水平面图
宾馆设备层排水平面
机房层平面
屋顶层平面
地下层自喷平面
地下夹层自喷平面
自动喷淋平面图
水泵房详图
泵房系统图
给水系统展开图
热水系统展开图
污水系统展开图
废水系统展开图
雨水系统展开图
消火栓系统展开图
自喷系统展开图
地下室集水井系统展开图
屋顶冷却塔水系统展开图
卫生间详图

附件详情

项目概况：该项目位于江苏，为百货大楼、宾馆给排水设计。项目类别：酒店服务、商业综合；工程类型：商业、新建；地上20层，地下1层。该项目采用相对标高，单位以米计；室内管道和套管标高均以管中心线计；室外压力管道标高以管中心线计，重力管道标高以管内底计。其余尺寸以毫米计。
设计范围：生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷水灭火系统、冷却塔水系统
，共51张图。

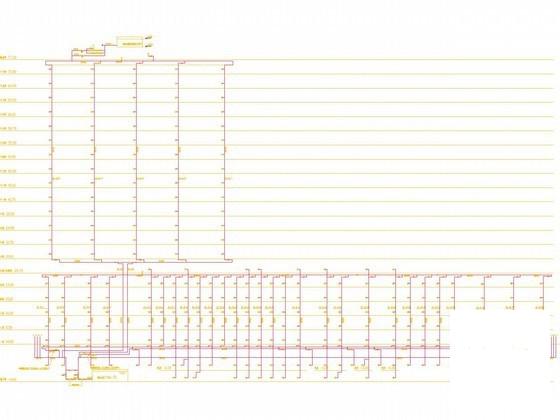

消火栓系统展开图

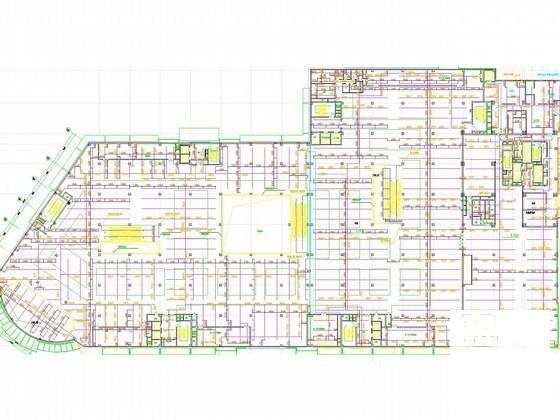

二层自喷平面

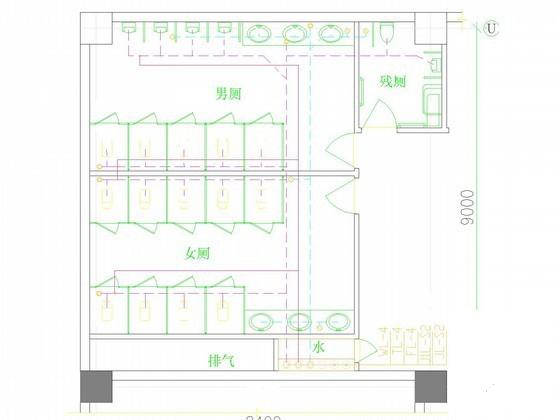

卫生间大样图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-17
评论次数：0

浏览次数：0
文件大小：8.38 MB

收藏次数：0
文件名称：附件-995860859507606758087.rar
