28层国际社区给排水CAD施工图纸（甲级设计院）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：39298.8平方米
- 建筑地上层数：28层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,水池
- 供水方式：市政供水,变频供水,分区供水,无负压供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 特殊系统：气体消防
- 大样节点：卫生间,阀门管件,设备房布置
- 项目所在地：广西
附件详情
- 设计总说明
- 主要设备材料表
- 平面图
- 天面平面图
- 电梯机房平面图
- 喷淋平面图
- 给水系统图
- 室内消火栓给水系统图
- 自动喷淋给水系统图
- 排水系统图
- 公共卫生间大样
附件详情
该项目位于广西南宁，地上二十八层，建筑高度99.82米，建筑面积39298.8平方米，按国标<>(GB50045-95)(版)的一类建筑中的高层普通住宅楼进行消防设计。
设计范围：给水、排水、消火栓、自动喷淋
，共16张。

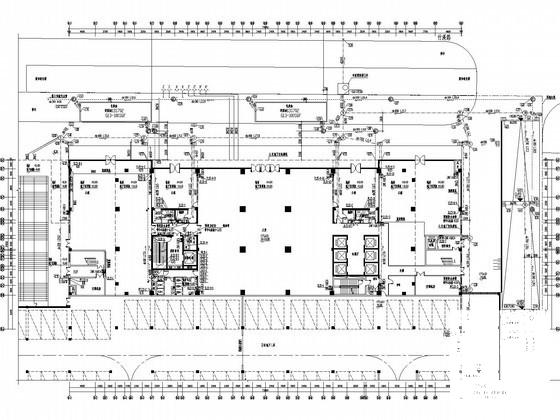

二层自动喷淋平面图

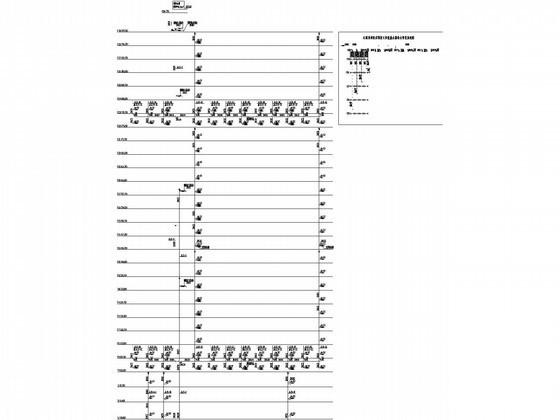

给水系统图
公共卫生间大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.6 MB
- 收藏次数：0
-
文件名称：
附件-995860959887505980087.rar
