3层办公楼采暖系统设计施工大样图（市政集中供热）

附件详情

一、项目概要：
项目为办公楼，建筑层数为三层...
二、热源：
该项目冬季采用供回水温度为85/60°C的热水采暖，热源为市政集中供热...

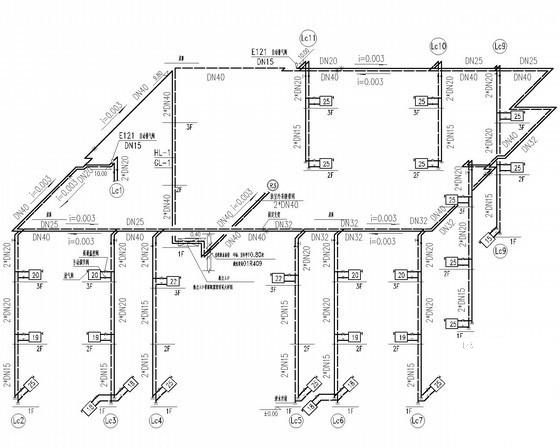

三、采暖系统：
1.室外冬季采暖计算温度：tw=-6°c；室外冬季平均风速：V=5.70m/s。
2.散热器：散热器选用铜铝复合型散热器，采用501-500型散热器，标准散热量为129W/片。
3.采暖管道采用自然补偿，满足热伸缩的要求...
四、通风系统：
卫生间通风：卫生间设机械排风，换气次数按大于12次/时设计...

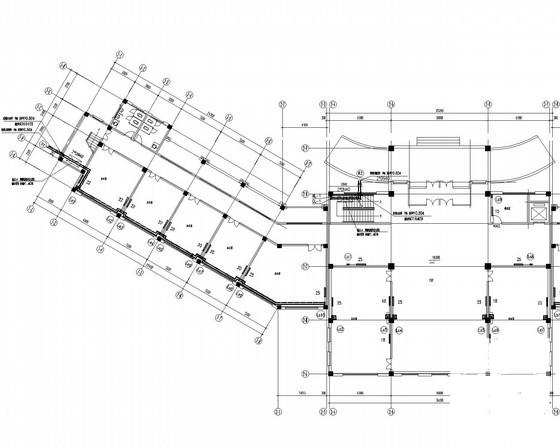

图纸共5张。
