18层商用多栋办公楼空调通风及防排烟系统设计施工CAD图纸（建筑形式多含计算书）

附件详情

一、项目概要：
B1-B3为五层的多层办公楼,建筑高度21.3米，C1-C2为18层的一类高层办公楼；建筑高度77.4米。总建筑面积146134.3平方米...
二、冷热源：
1.冷源选用离心式冷水机及螺杆式冷水机。
2.热源共配三台真空热水机组...
三、空调系统：
1.空调水系统采用一级泵变流量闭式水平同程，立管异程的两管制系统。
2.办公楼均按风机盘管加新风系统设计。
3.末端采用直接数字控制系统(DDC系统)...
四、通风系统：
1.地下汽车库设机械通风系统，平时排风量按换气次数6次/小时计算。
2.地下层配电房及弱电机房均设置气体灭火系统，故设置平时通风兼气体灭火后通风系统，排风量均按换气次数10次/小时计算...
五、防排烟系统：
1.所有防烟楼梯间均设置加压送风系统。
2.所有合用前室及其地上前室均设置加压送风系统。
3.排烟系统按防烟分区面积不大于2000平方米设计，排烟量按换气次数6次/小时设计...

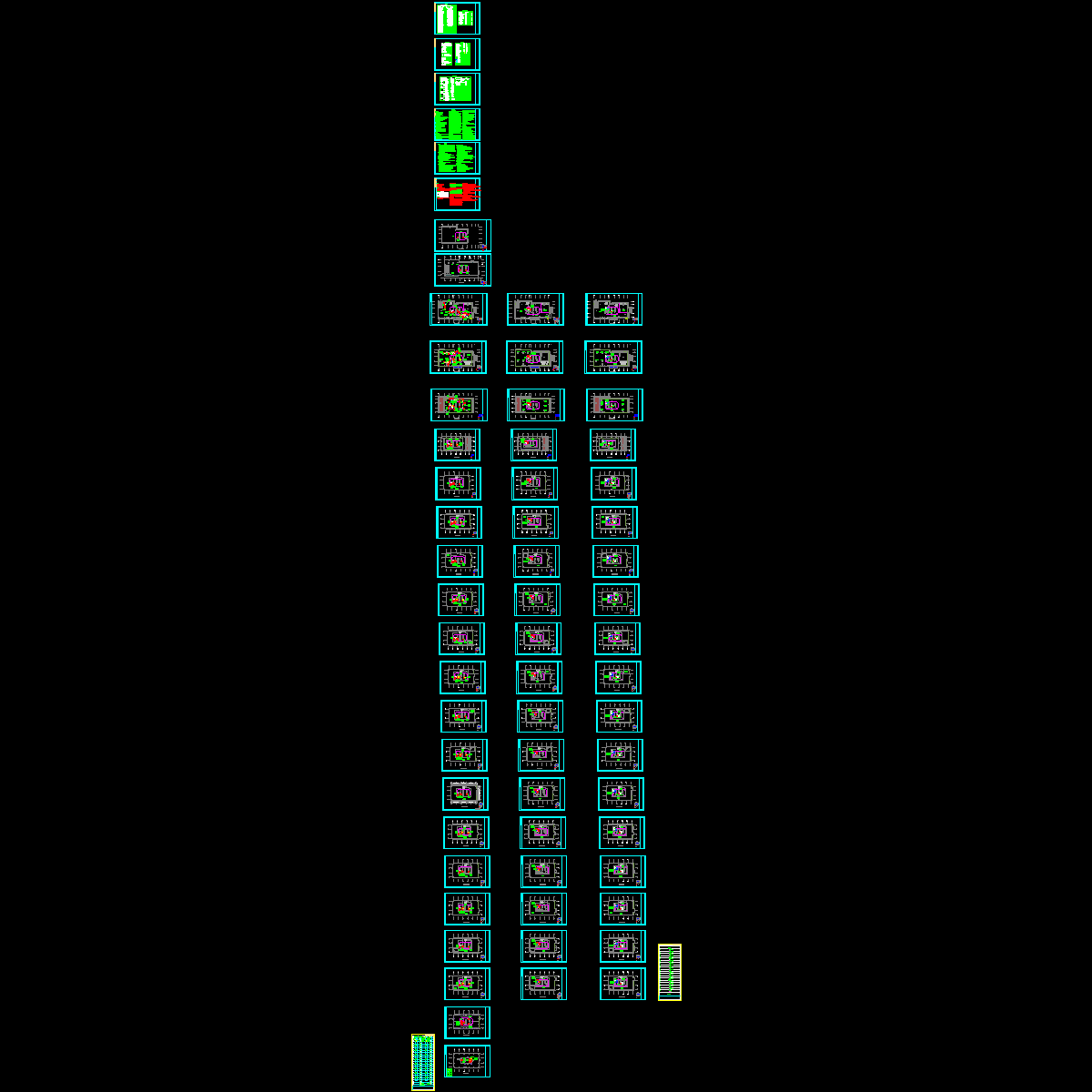

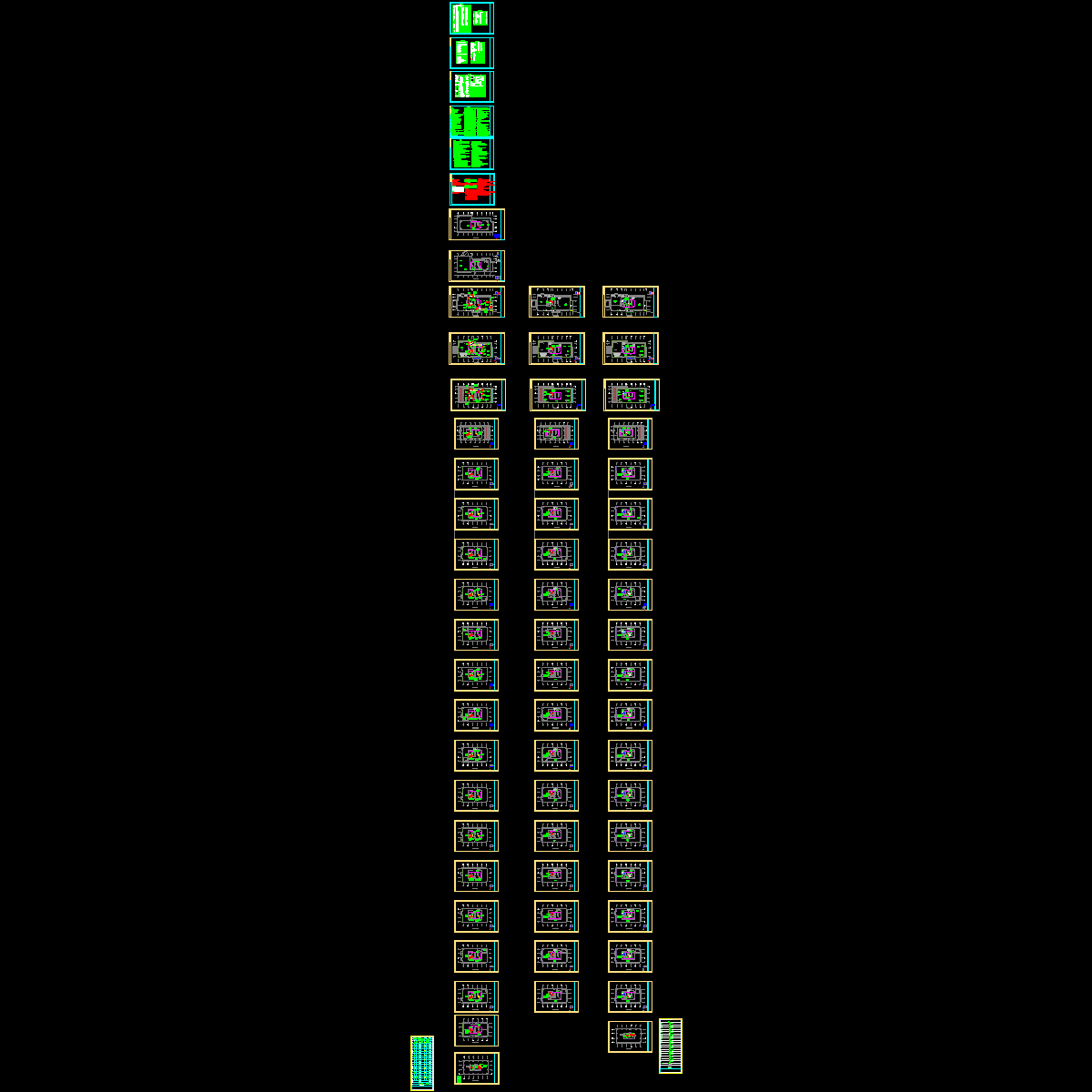

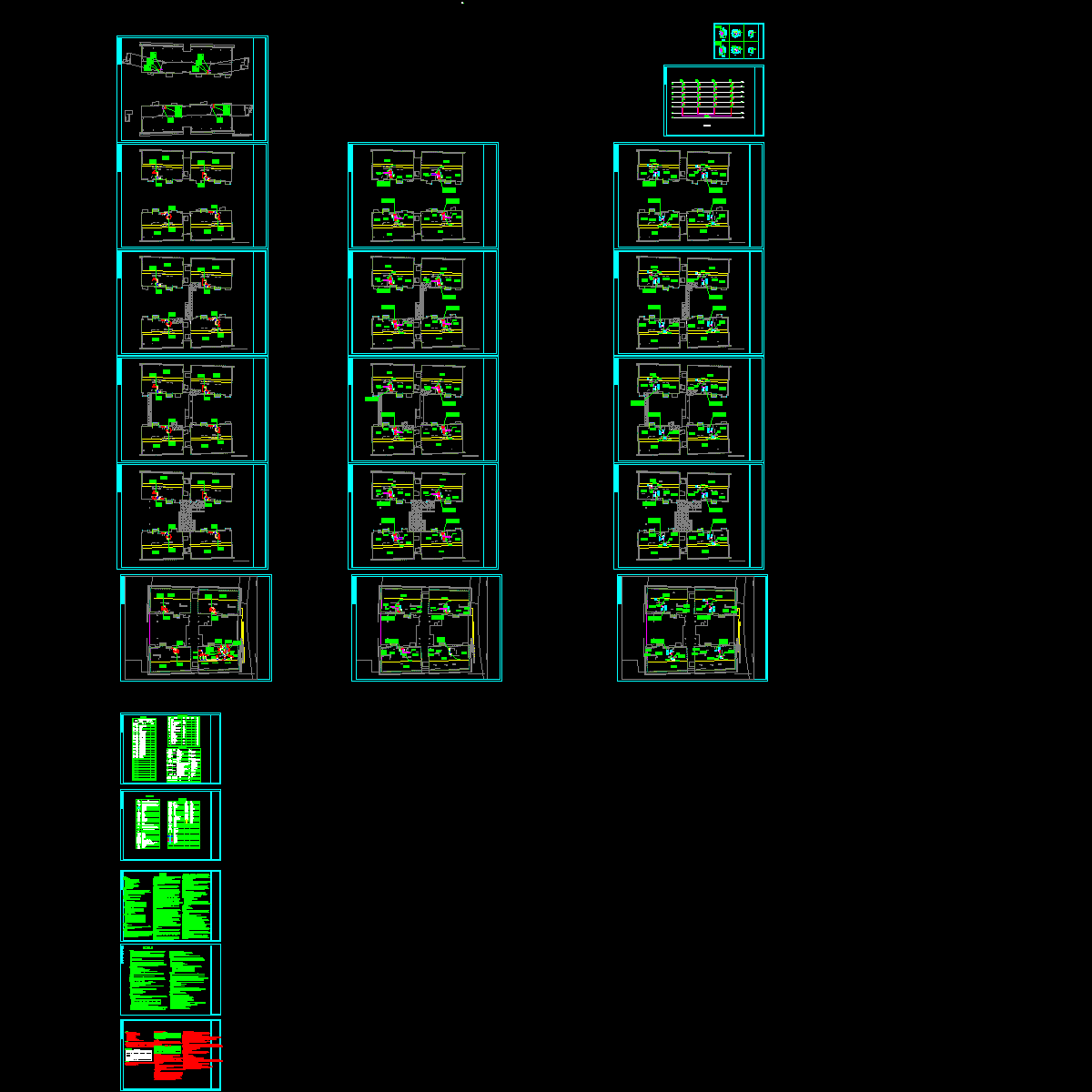

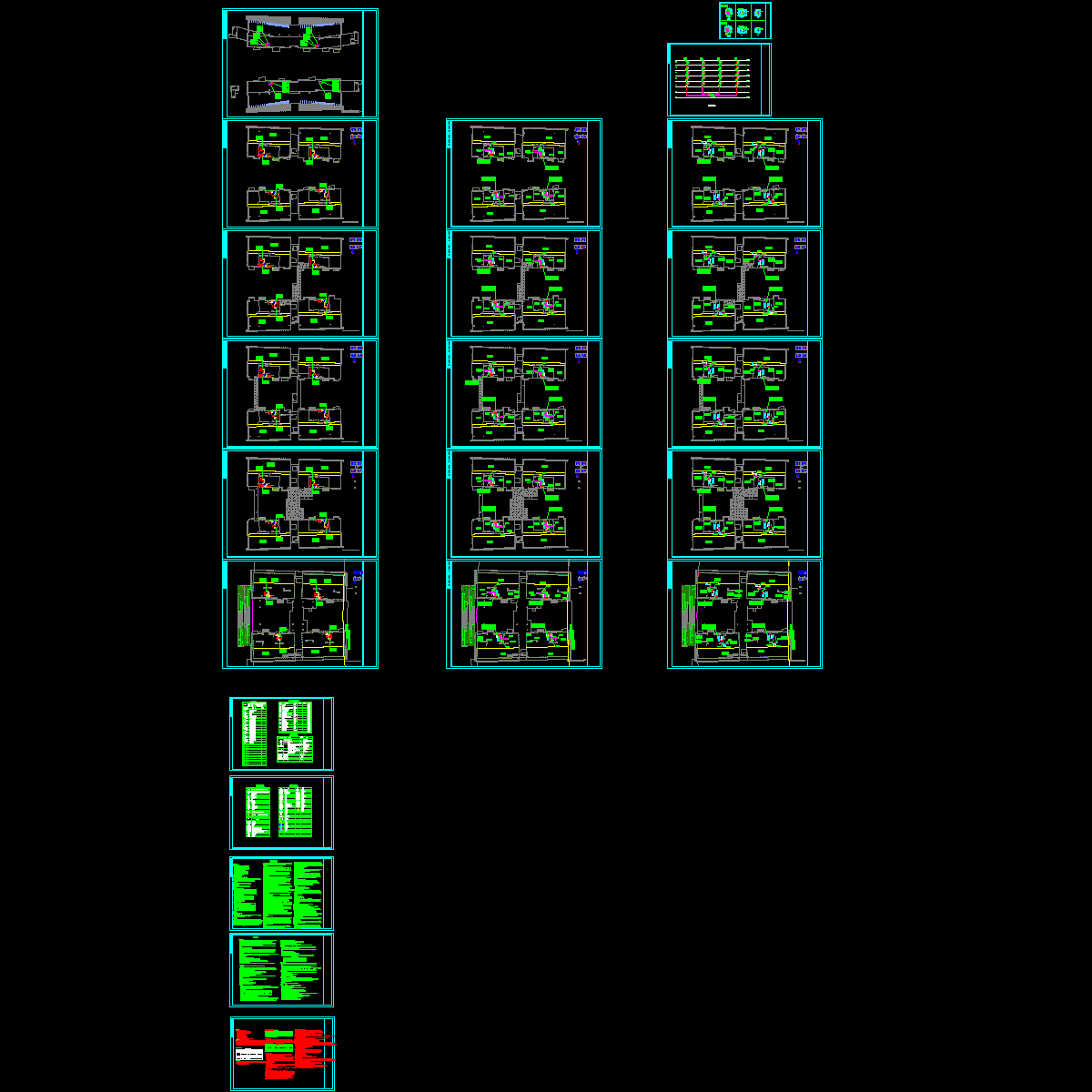

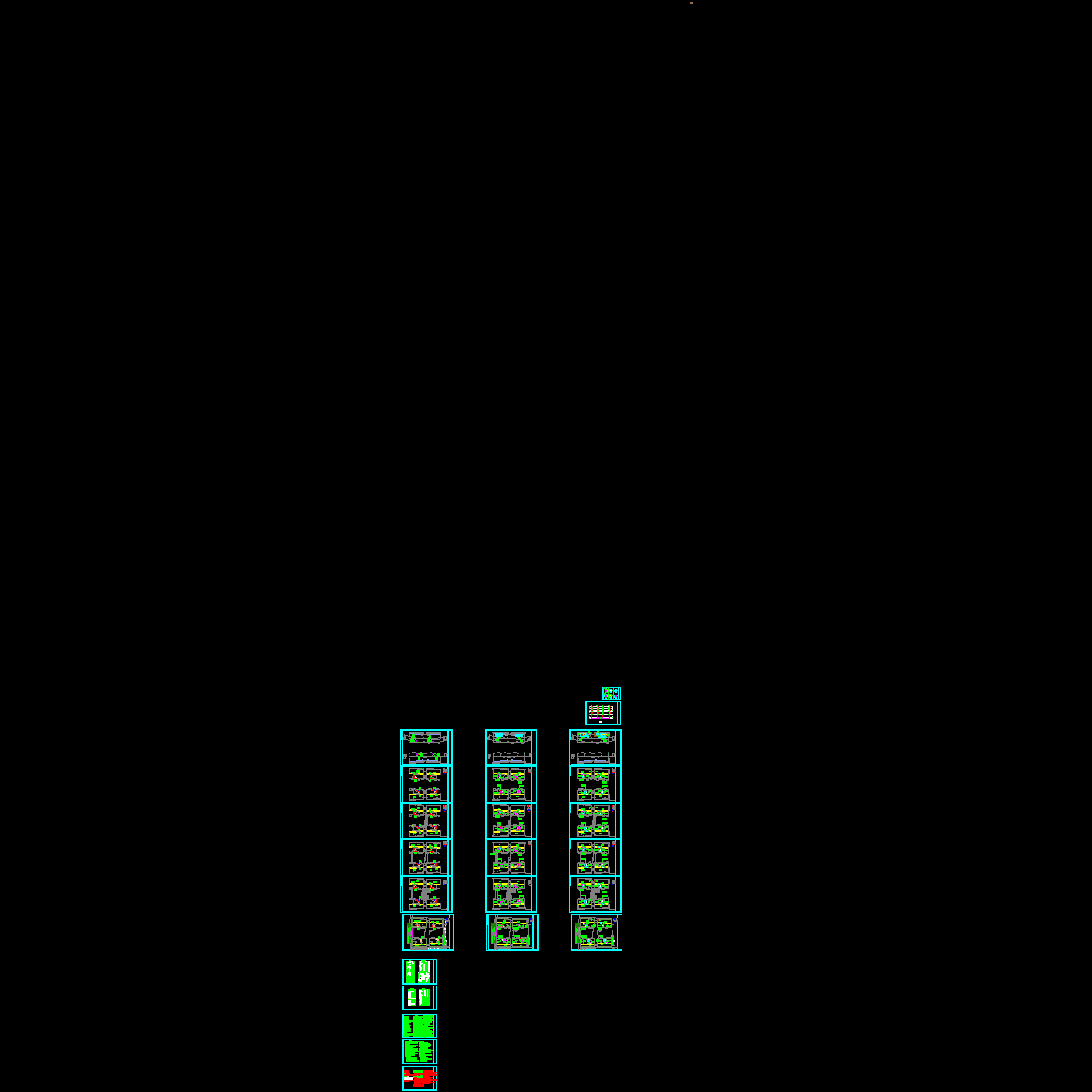

编制于近代年 图纸共324张。
