8层办公楼通风空调排烟系统设计CAD施工图纸(大样图纸多)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14906.59平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 暖通设计说明
  • 主要设备材料表
  • 江苏省公共建筑节能设计专篇

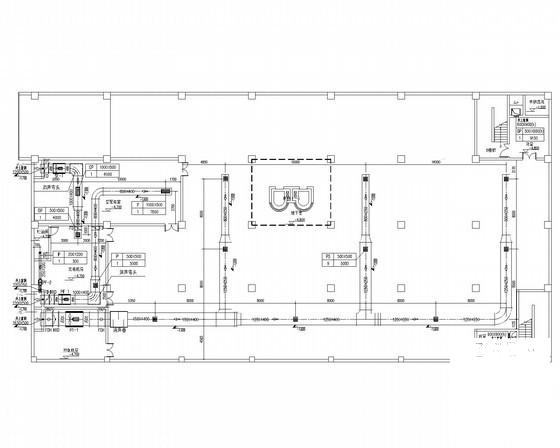

  • 地下室防排烟平面图
  • 空调风管平面图
  • 空调水管平面图
  • 地下室防排烟系统图
  • 空调水系统流程图
  • 吊装式空调连接示意图
  • 新风机组水系统连接示意图
  • 设备平面图
  • ......

附件详情

一、项目概要:
项目位于江苏苏州,建筑面积14906.59m2,为一地上8层,地下1层的办公楼......
二、冷热源:
冷热源为屋面设两台环保冷媒R407C风冷模块式冷热水机组,夏季空调供回水温度7/12℃,冬季空调供回水温度45/40℃......
三、空调系统:
空调水系统为双管制,采用新风加吊装式空调系统......
四、通风排烟系统:
1.地下车库为一个防火分区,排烟量按6次/h计算。
2.中厅体积2592m2.小于17000m2,排烟量按体积的6次/h换气计算......

图纸共21张。

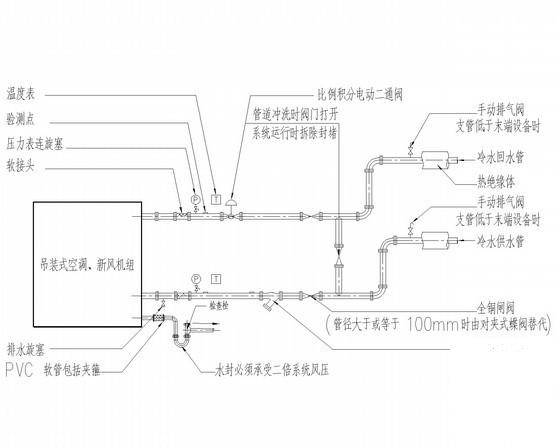

吊装式空调、新风机组水系统连接示意图

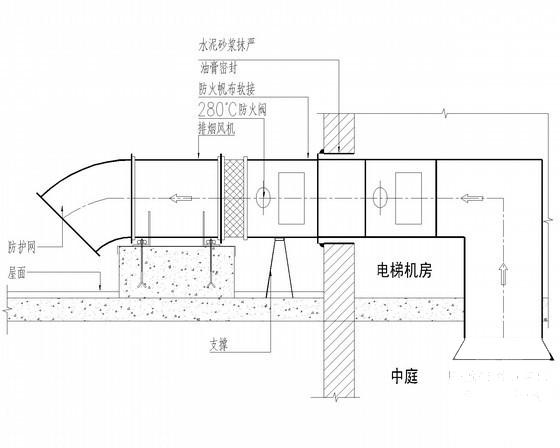

排烟风机安装图

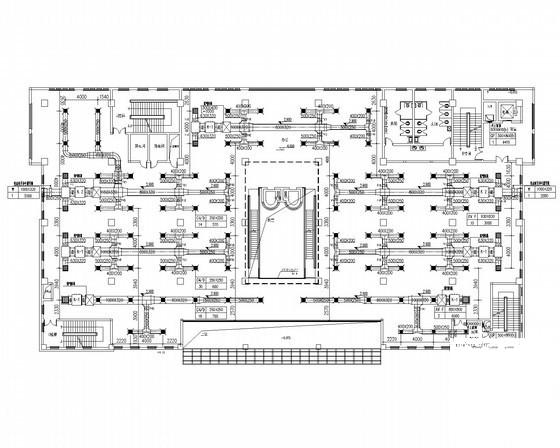

空调风管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 8层办公楼通风空调排烟系统设计CAD施工图纸(大样图纸多) - 1
    第 1 张图
  • 8层办公楼通风空调排烟系统设计CAD施工图纸(大样图纸多) - 2
    第 2 张图
  • 8层办公楼通风空调排烟系统设计CAD施工图纸(大样图纸多) - 3
    第 3 张图
  • 8层办公楼通风空调排烟系统设计CAD施工图纸(大样图纸多) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
