9层培训中心教学楼空调通风及防排烟系统设计CAD施工图纸(集中冷热源大样图纸多).dwg

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:多层建筑,高层建筑
  • 建筑面积:13992平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 水系统:双管制,同程式,异程式,闭式
  • 送风方式:散流器送风
  • 项目地址:江苏

附件详情

一、项目概要:
为5层的教学楼和9层的宿舍楼,地下一层,总建筑面积13992平方米...
二、冷热源:
冷热源由游泳艺术楼地下室冷冻/热水机房集中冷热源提供,冷冻水供回水温度为7/12℃...
三、空调系统:
1.该项目空调末端采用风机盘管加新风系统。
2.教室及实验室空调末端均采用风机盘管接风管侧送型,送风口采用侧装百叶风口,回风口采用百叶风口,气流组织为侧送顶回。
3.空调循环水系统采用二管制闭式水循环系统。本子项内水管管路垂直异程,水平同程...
四、通风系统:
1.地下室汽车库设置机械排风,排风量按换气次数不小于6次/小时计,利用车道自然补风。
2.地下室配电间用房按换气次数6次/小时设机械通风,利用进风百叶自然补风...
五、防排烟系统:
1.地下室汽车库设置机械排烟系统,排烟量按换气次数不小于6次/小时计。
2.建筑内长度大于20米且无法利用可开启外窗自然排烟及长度大于60米的内走道设置机械排烟系统。
3.防烟分区内排烟量按地面面积不小于60M3/(M2*H)计...

编制于近代年 图纸共34张。

通风及防排烟平面图

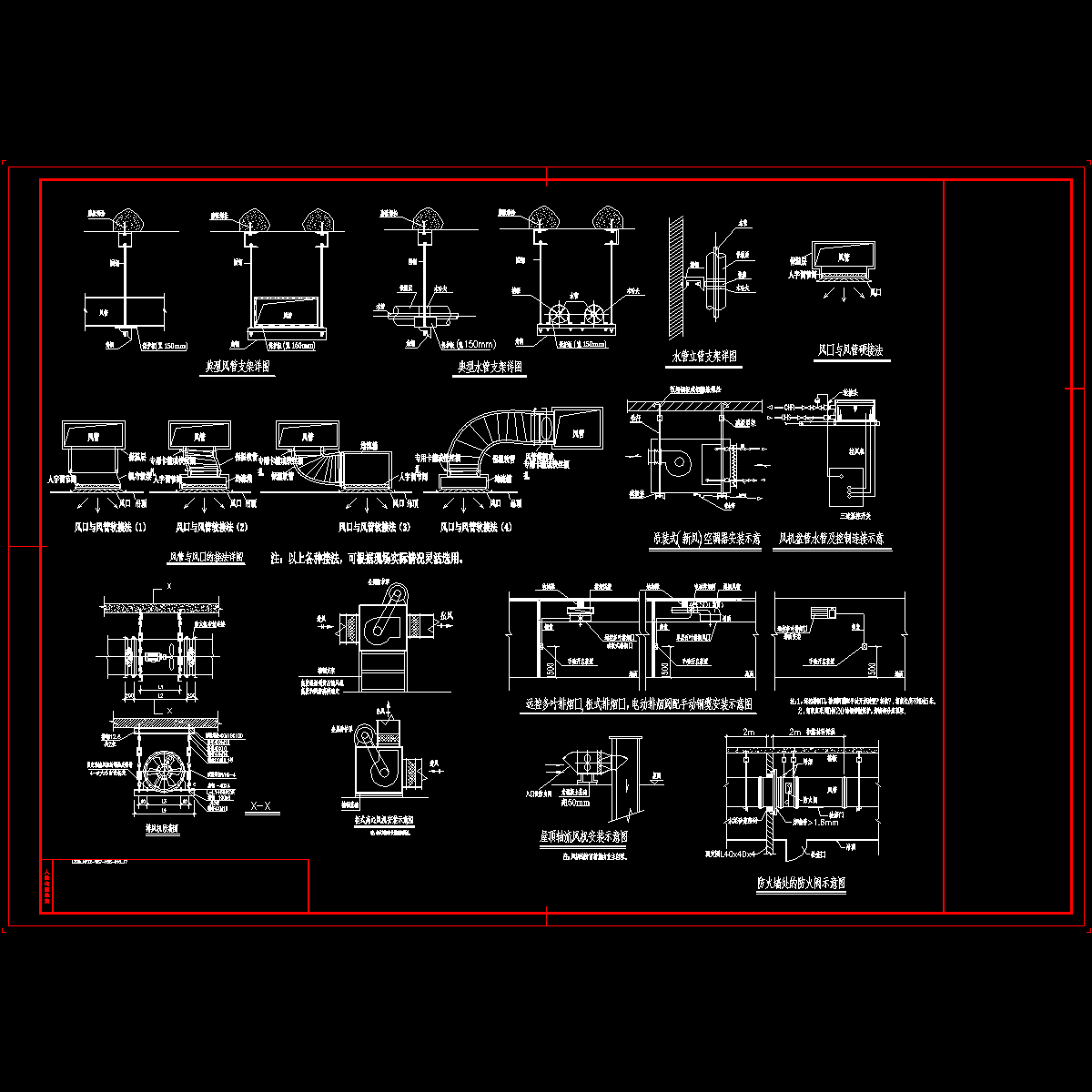

大样图

防排烟系统流程图

空调水系统图

空调平面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

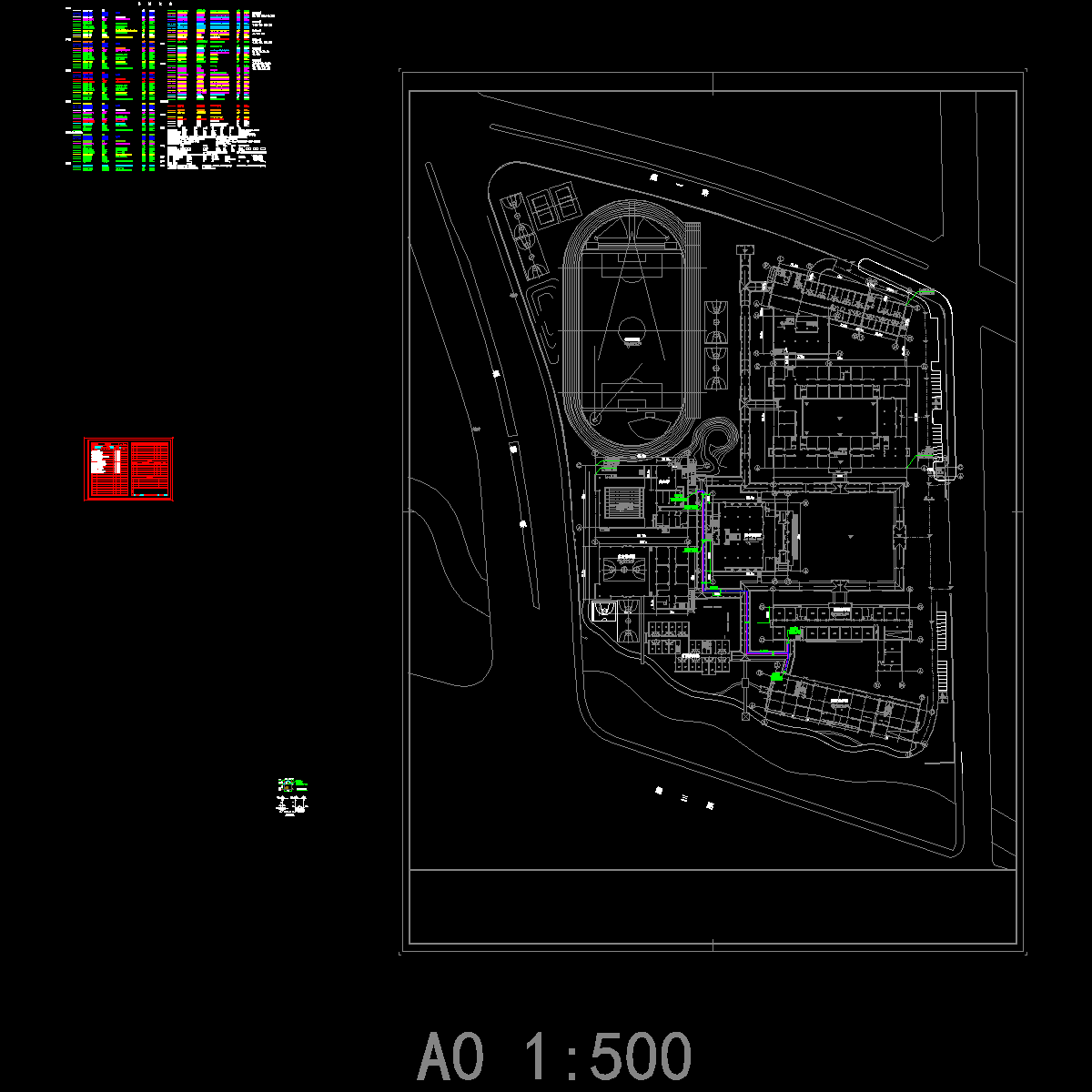

  • m-00-000b,200b.dwg
    m-00-000b,200b.dwg

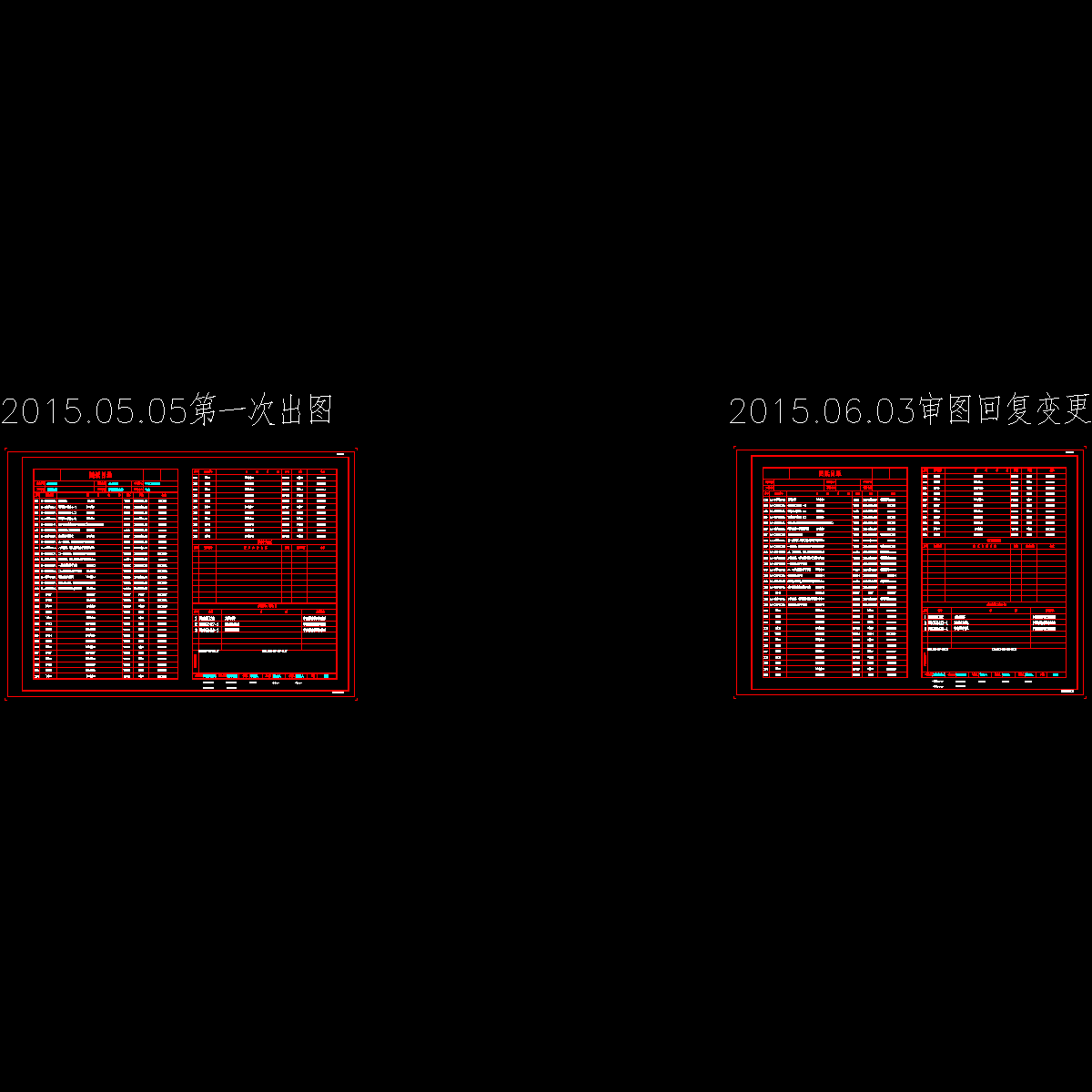

  • m-06-000.dwg
    m-06-000.dwg
  • m-06-001~.dwg
    m-06-001~.dwg
  • m-06-100~,200~.dwg
    m-06-100~,200~.dwg
  • m-06-500.dwg
    m-06-500.dwg
  • m-06-700.dwg
    m-06-700.dwg
  • m-07-000.dwg
    m-07-000.dwg
  • m-07-001.dwg
    m-07-001.dwg
  • m-07-100~,200~.dwg
    m-07-100~,200~.dwg
  • m-07-103a.dwg
    m-07-103a.dwg
以上是部分截图,请下载附件后查看完整高清内容
