中低层办公楼通风空调排烟系统设计施工CAD图纸（大样CAD图纸多）

附件详情

一、项目概要：
项目位于江苏苏州，建筑面积14906.59m2，为一地上8层，地下1层的办公楼......
二、冷热源：
冷热源为屋面设两台环保冷媒R407C风冷模块式冷热水机组，夏季空调供回水温度7/12℃，冬季空调供回水温度45/40℃......
三、空调系统：
空调水系统为双管制，采用新风加吊装式空调系统......
四、通风排烟系统：
1.地下车库为一个防火分区，排烟量按6次/h计算。
2.中厅体积2592m2.小于17000m2,排烟量按体积的6次/h换气计算......

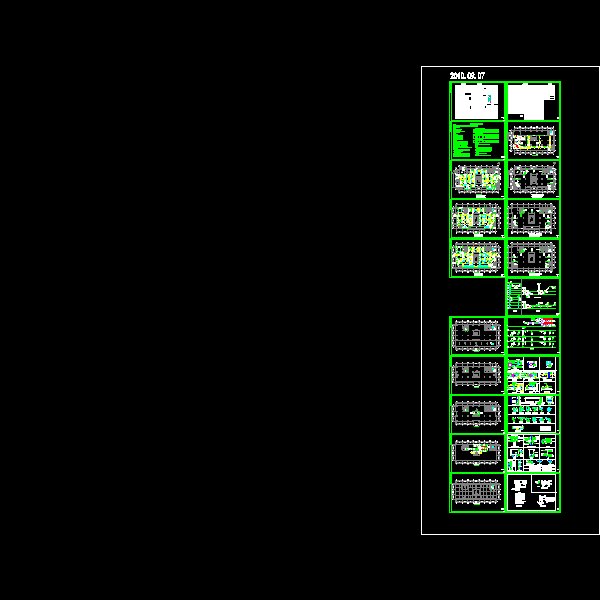

编制于2010年 图纸共21张。
