多栋高层住宅小区通风及防排烟系统设计CAD施工大样图(人防设计)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑面积:12800平方米
  • 地上层数:30层
  • 地下层数:1层
  • 图纸设计深度:方案(初设图),扩初图
  • 参考图纸:72张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风,其他
  • 节点大样:制冷机组
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个多栋高层住宅小区建筑项目,地上30层,地下1层,建筑总高度87米,总建筑面积约128000平方米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,正压送风系统示意图,地下一层通风平面图(平时),进风机房地下一层平、剖面图,地下一层通风平面图(战时),地下一层平、剖面图,设备安装预埋大样图,通风平面图等...

二、、 通风防排烟 系统:
根据建筑平面图,剪刀楼梯间设置正压送风系统。正压风机设于机房层屋顶。防烟楼梯间每两层设置一个常闭正压送风口,地上层着火时开启地上所有风口。地下层着火时开启地下层及一层风口。合用前室采用可开启的外窗自然排烟。地下自行车库采用机械通风,换气次数为2-3次/h。
机动车库设置双速风机进行机械排风及排烟,平时低速排风,火警时切换到高速排烟。系统排烟量按换气次数为6次/小时计算,计算高度为净高,排风按换气次数为4次/h计算,计算高度为3.0m。防火分区一设置机械补风,补风量大于排烟量的50%。防火分区二利用采光通风井自然补风。排烟风管穿机房及防火墙、楼板处设置280°C防火阀。排烟口距最远点距离小于30m。14#、15#主楼防烟楼梯间设置正压送风,非机动车库设置机械通风,换气次数为4次/h...

图纸展示:

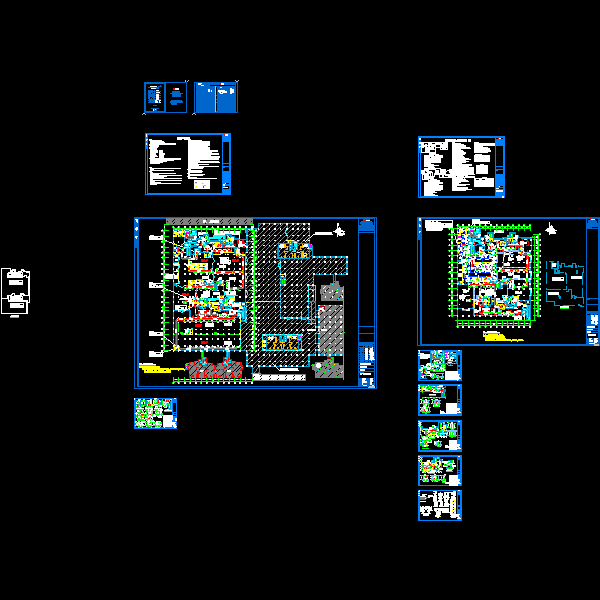

地下一层通风平面图(平时)
地下一层通风平面图(战时)
A-2口部地下一层平、剖面图
B-1口部、B-2口部地下一层平、剖面图
C-1口部、C-2口部地下一层平、剖面图
柴油电站、B-4口部、A-1口部地下一层平、剖面图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

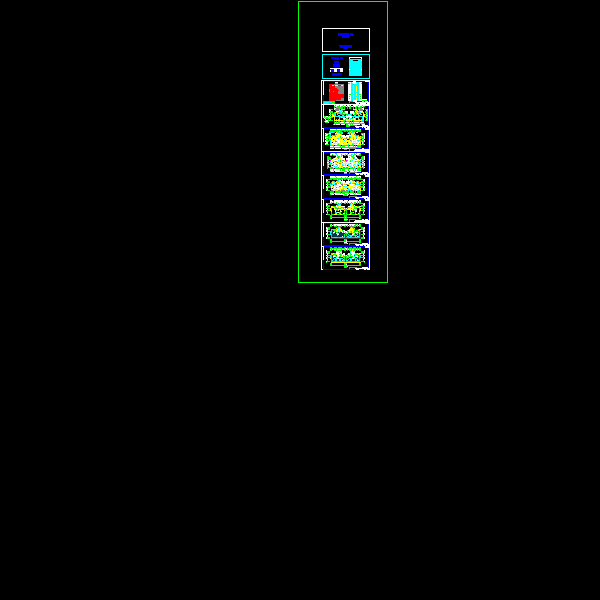

  • 13#-暖施_t3.dwg
    13#-暖施_t3.dwg

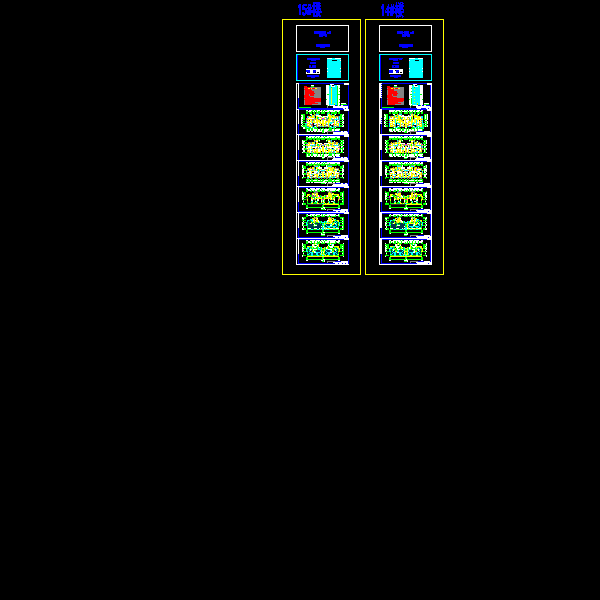

  • 菱溪c区14#,15#-暖施_t3.dwg
    菱溪c区14#,15#-暖施_t3.dwg

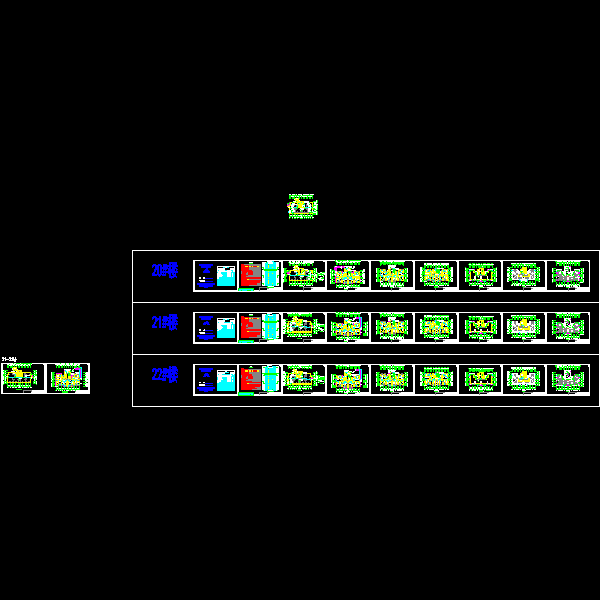

  • 20、21、22#-暖施_t3.dwg
    20、21、22#-暖施_t3.dwg

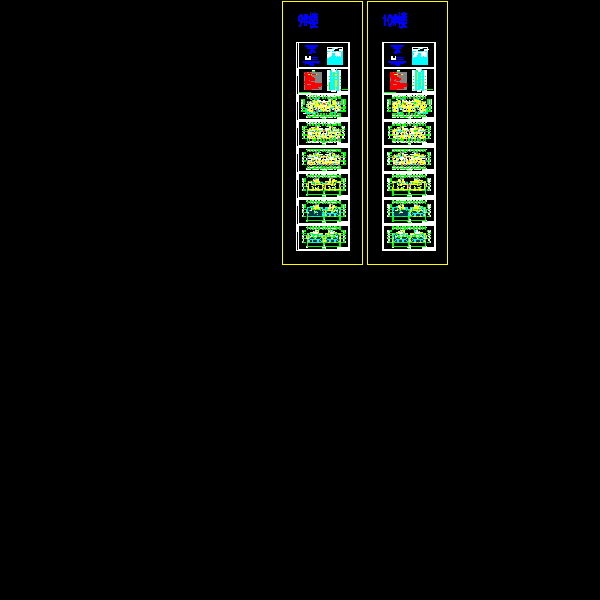

  • 菱溪d区9#,10#-暖施_t3.dwg
    菱溪d区9#,10#-暖施_t3.dwg
  • 菱溪名居暖施校对版_t3.dwg
    菱溪名居暖施校对版_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
