三十三层商业用房及地下室通风防排烟系统设计CAD施工图纸（人防设计机房图纸多）

附件详情

一、项目概要：
由地上4幢33层高层及商业用房、地下室组成。地上总建筑面积110836平米...
二、通风排烟系统：
1.各分区根据需要设置通风与排烟系统，汽车库设通风与排烟系统,自行车和设备用房仅设通风系统。
2.高、低配电、专公变：8~15次/h（设气体灭火后排除有害气体排风系统）。
3.汽车库通风排烟方式为:为机械排风(烟),自然进风.（车道进（补）风或机械进（补）风）。
4.汽车库通风与排烟合用一套系统...

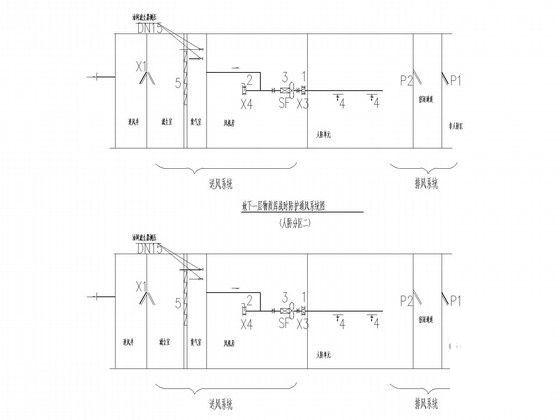

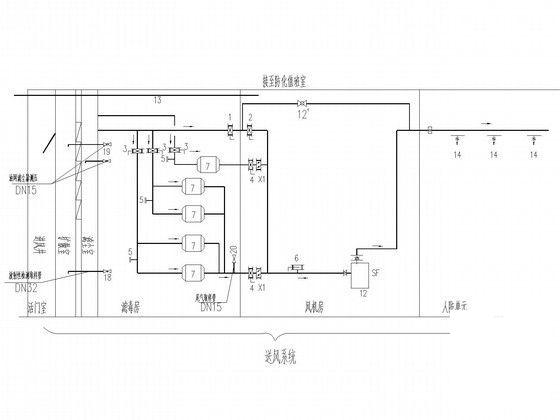

三、人防系统：
1.地下一、二层设置核六、常六级，防化丙级，甲类二等人员掩蔽所，共有4个人员掩蔽单元。
2.战时进出设防毒通道和简易洗消间,其通风换气次数不小于40次/小时...

图纸共28张。
