实训基地给排水全套大样图

附件详情

  • 中国(深圳)家具产业龙南实训基地--实训楼
  • 水施-01 给排水设计总说明
  • 水施-02 图例及主要设备材料表
  • 水施-03 一层给排水平面图
  • 水施-04 二层给排水平面图
  • 水施-05 三层给排水平面图
  • 水施-06 屋面给排水平面图
  • 水施-07 卫生间给排水放大图
  • 水施-08 给排水系统图

附件详情

该项目为中国(深圳)家具产业龙南实训基地工程,这份参考资料为该工程给排水系统图纸,包括实训基地内各建筑的生活给排水、雨水排水及消防等系统的全套图纸,图纸有总说明和设备材料表,各分建筑有系统图、各平面图、大样图及资料目录和设备材料表,非常全面,包括了实训基地内所有主要建筑的给排水全套图纸。
生活给水系统:
1.水源及水量:
水源为市政,由澄海路和德胜路市政预留接口分别引入DN200给水接口,并在室外成环。
该项目最高日生活用水量为210.0立方米。
该项目最高日最大时生活用水量为22.0立方米。
2.系统设计:
该项目地下室及裙房各层由市政管网直接供水,住宅各层由恒压变频调速供水泵组供水。住宅塔楼共设有高中低区三组水泵,均设在一期地下室水泵房内。水泵房内设有独立的生活储水池,总容积为200.000立方米,分成两格,设有连通管。加压装置保证用水点最低水压不小于0.10MPa,最高水压大于0.35MPa时采用减压阀减压。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

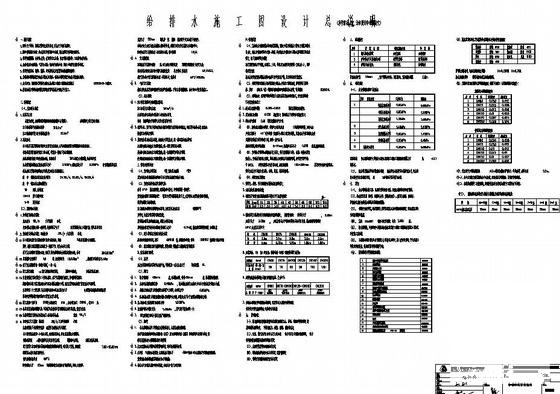

  • 给排水大样图 - 1
    给排水大样图 - 1

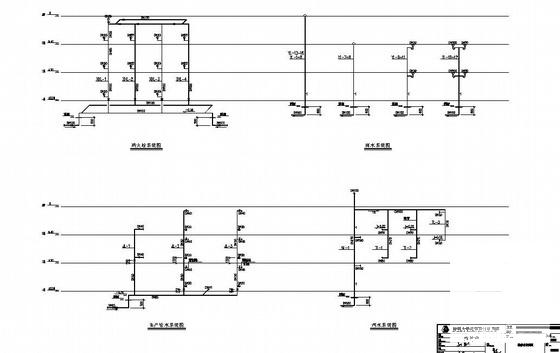

  • 给排水大样图 - 2
    给排水大样图 - 2

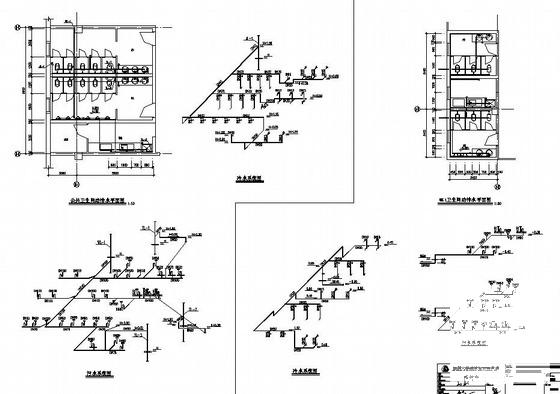

  • 给排水大样图 - 3
    给排水大样图 - 3

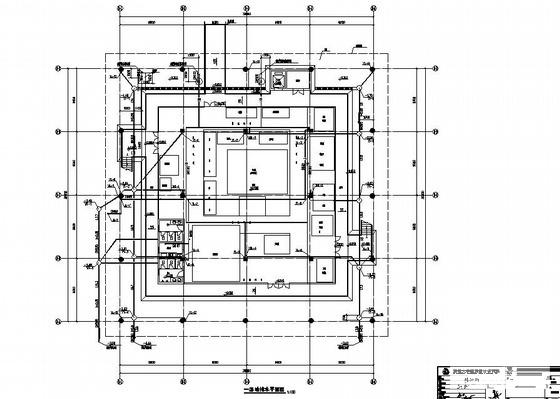

  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
