4层职院交通就业实训基地建筑施工大样图平面图及剖面图,立面图

  • 建筑类别:职业院校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:贵州
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:22张
  • 设计年代:近代
  • 建筑地上层数:4层
该附件为 职院交通就业实训基地 建筑施工图 ,图纸资料丰富。
建筑分类:多层公共建筑。
使用功能及组成:一至三层为大空间实训室、局部功能辅助用房和设备房,四层为网络培训室、阶梯培训室等培训为主的功能房间。
建筑规模:总建筑设计面积:11385.59.m;建筑基底面积:3040.88平方米。
建筑层数:地上4层、无地下室。
建筑高度:21.75m(消防车能达到的室外地面算至屋面高度)。
防火分类:本项目为多层公共建筑,耐火等级为二级
主要结构类型:框架结构。抗震设防烈度为6度。
设计使用年限:50年。
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

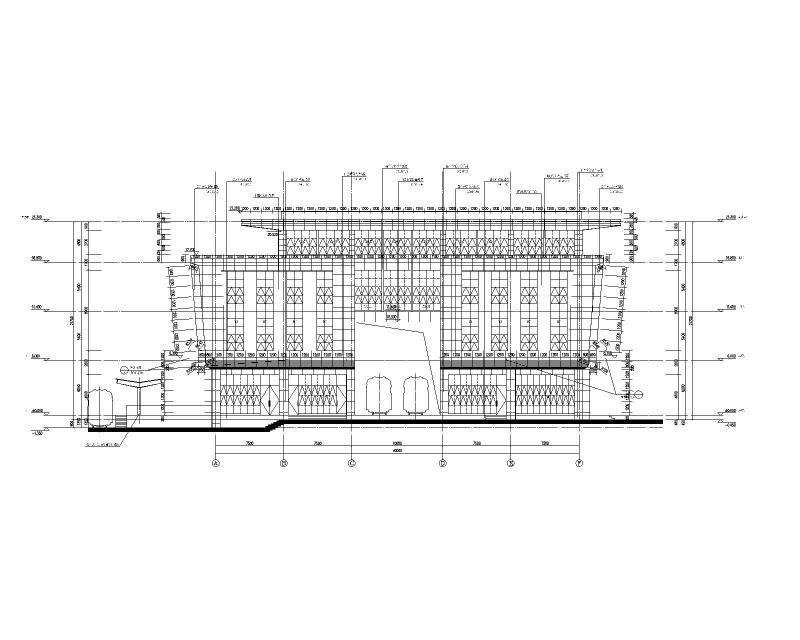

  • 实训基地立面图
    实训基地立面图

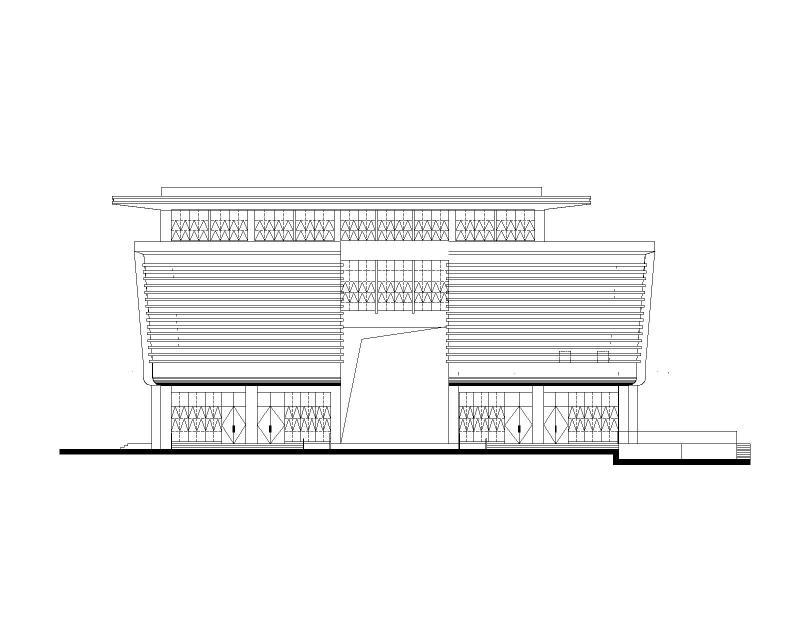

  • 铝板分格立面图
    铝板分格立面图

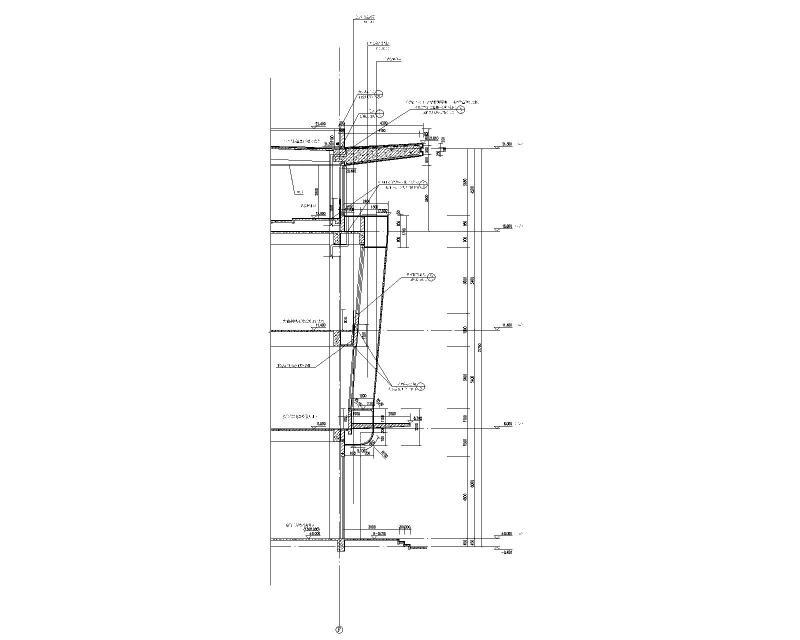

  • 墙身大样图
    墙身大样图

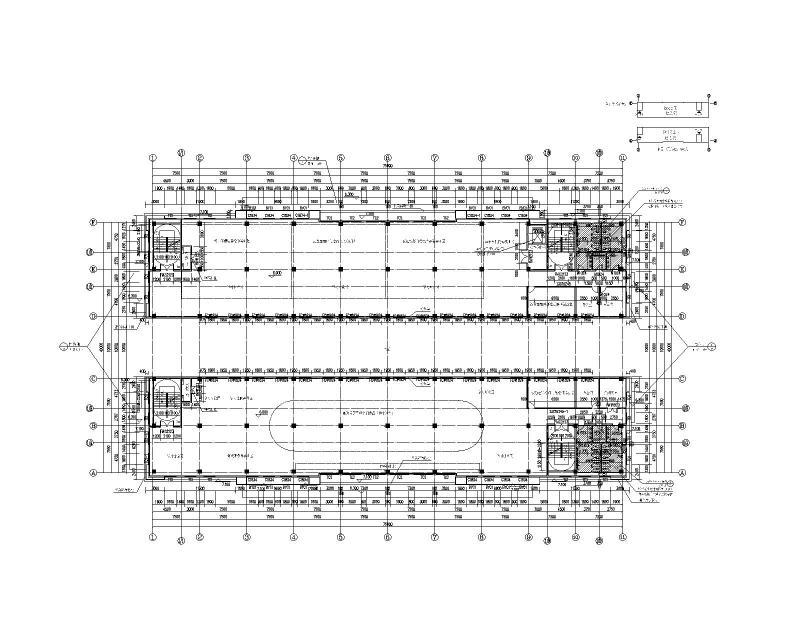

  • 实训基地二层平面图
    实训基地二层平面图

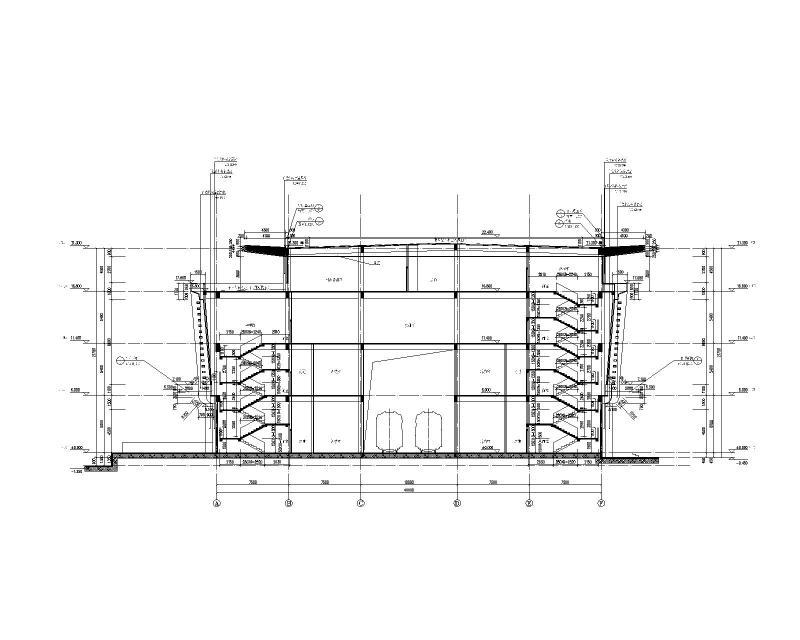

  • 实训基地剖面图
    实训基地剖面图
  • 实训基地三层平面图
    实训基地三层平面图
  • 实训基地屋顶平面图
    实训基地屋顶平面图
  • 一层卫生间大样图
    一层卫生间大样图
以上是部分截图,请下载附件后查看完整高清内容
