实训基地暖通施工图大样图及排烟平面图

项目概要：该项目为 贵州省实训基地 暖通施工图 （含大样图） 。本建筑属多层民用建筑，耐火等级二级，抗震设防烈度六度，建筑合理使用年限为50年。本建筑占地面积3040.88m2，建筑层数为地上四层，建筑总高度21.75m。使用功能主要是以实训为主，教学为辅助。

设计范围：该资料内容包括通风及防、排烟系统。在系统设计中以满足功能需要为原则，以安全为重点，同时考虑经济合理、节约能源、方便运行管理。

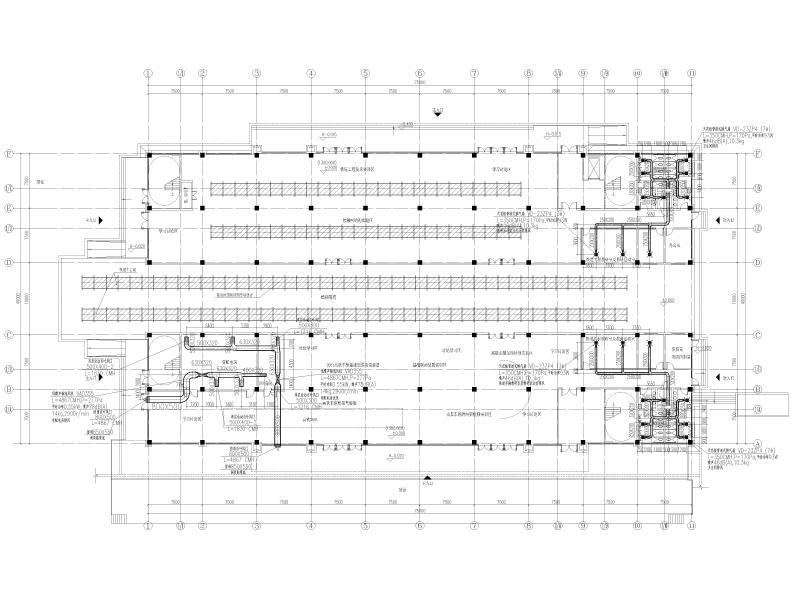

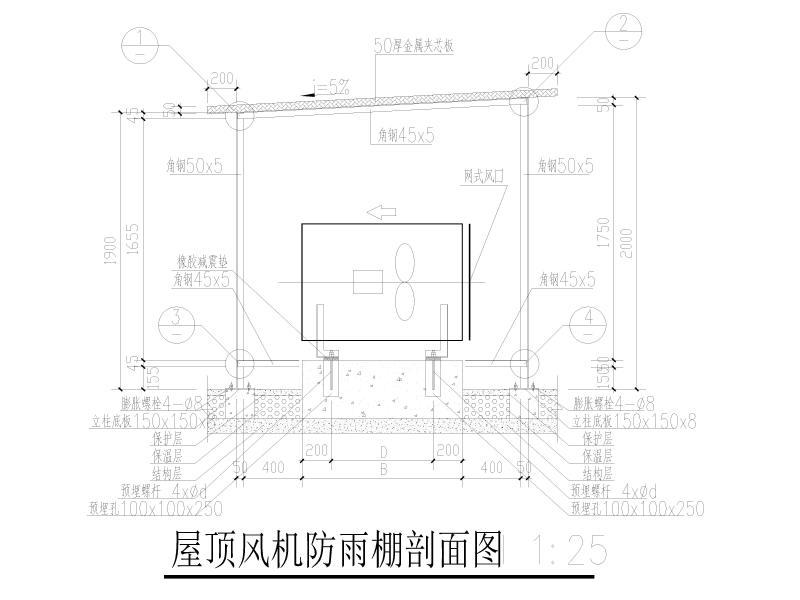

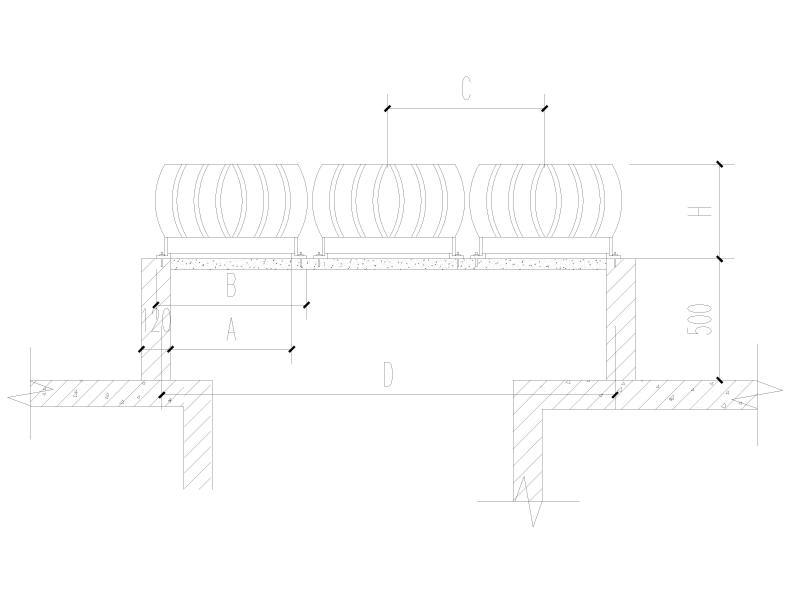

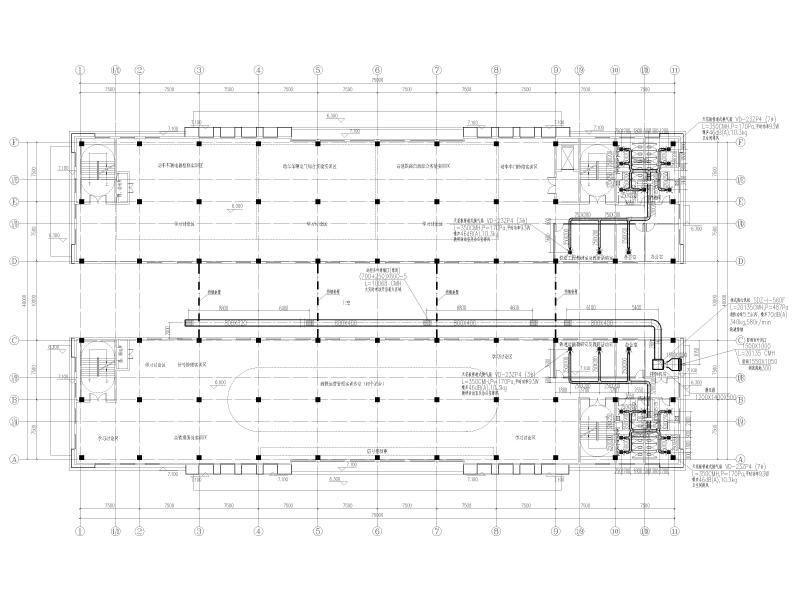

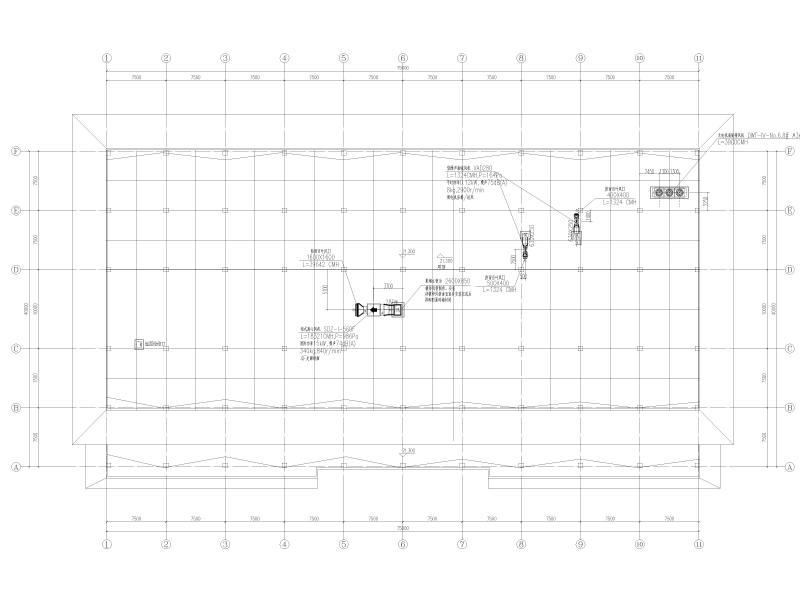

部分图纸展示：
