4763平米单层工业厂房给排水消防施工图纸
- 设计详细说明：有
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：4763.46平方米
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 排水设计：雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：10
- 项目所在地：新疆
附件详情
- 给排水施工设计说明
- 给水、排水、雨水系统图
- 屋面排水示意图
- 消防给水系统图
- 给排水平面图
- 雨水平面图
附件详情
该项目为工业厂房，给排水成套施工图，图纸齐全，内容清晰。主要内容为：给水排水、雨水、消防。该项目建筑面积为：4763.46m，建筑层数：一层，建筑高度：15.95m。
，共6张。

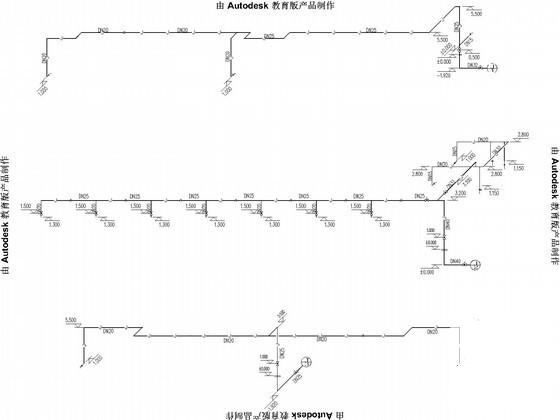

给水系统图
消防给水系统图
雨水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给排水消防施工图纸 - 1 -
给排水消防施工图纸 - 2 -
给排水消防施工图纸 - 3 -
给排水消防施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.37 MB
