2层框架结构商业楼结构施工图大样详图
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
该附件为江苏某商业楼，地上2层，结构类型为框架结构，基础为柱下独立基础，7度设防。
该资料包含：
结构设计说明

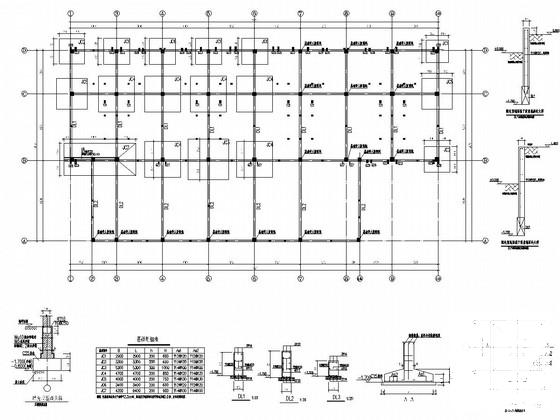

、基础结构图、框架柱结构图、楼面
平面布置图
、板配筋图、梁配筋图、楼梯结构图、大样详图等共7张图纸。

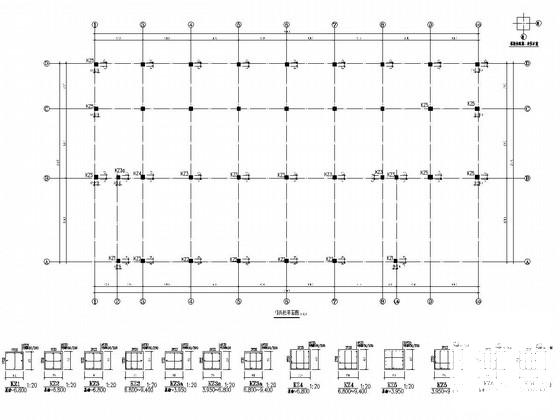

框架柱结构图

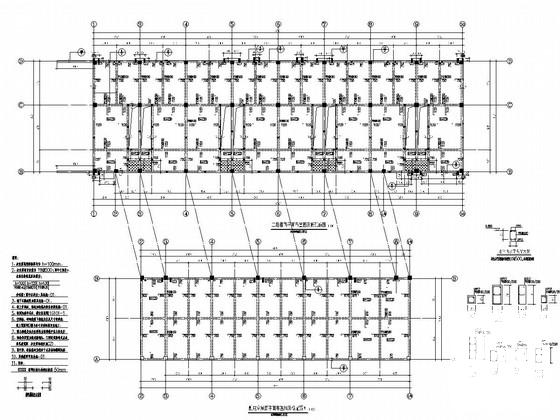

二层楼面平面布置图及板配筋图

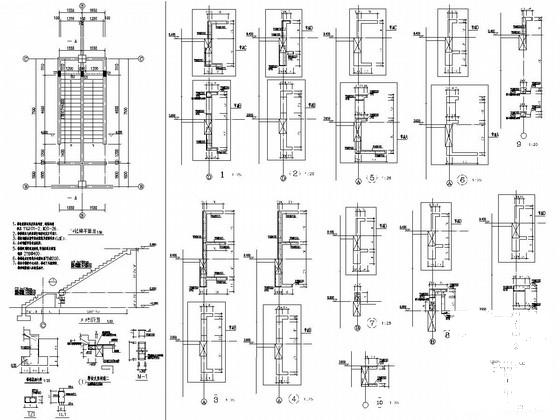

楼梯结构图及大样详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构商业楼大样详图 - 1 -
框架结构商业楼大样详图 - 2 -
框架结构商业楼大样详图 - 3 -
框架结构商业楼大样详图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.6 MB
- 收藏次数：0
-
文件名称：
附件-995888099787896057098.zip
框架结构商业楼大样详图下载
