3层框架结构旅游区商业楼结构施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是云南某商业楼项目,地上3层,框架结构,该项目基础采用柱下独立基础,基础设计等级为丙级,抗震设防烈度为8度。

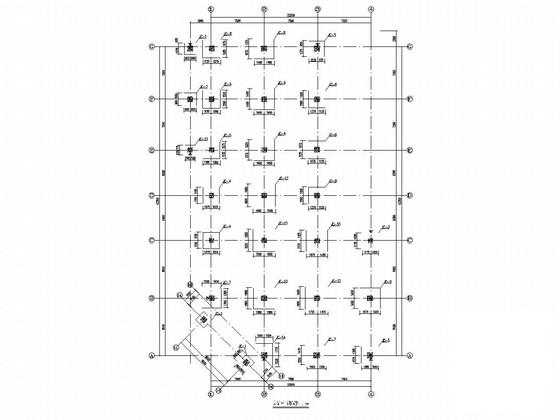

该资料包含: 结构设计说明 ,基础设计说明,基础平面布置图,地梁配筋图,框架柱 平面布置图 ,各层梁板配筋图,柱表,墙身大样,楼梯图等共计18张图。
分享投稿时间:近几年10月。

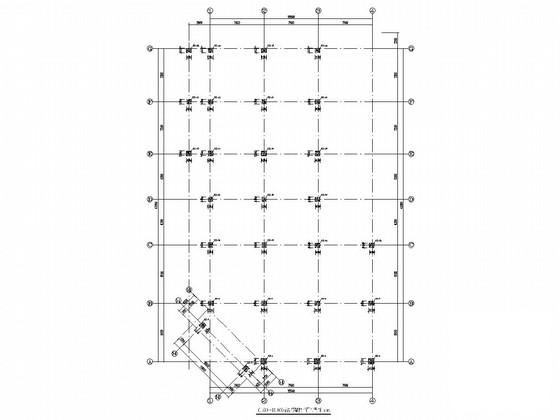

-0.300~16.800标高框架柱平面布置图

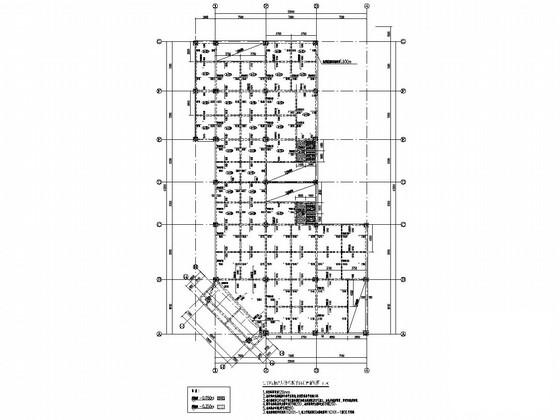

4.800m标高层结构板平面布置配筋图

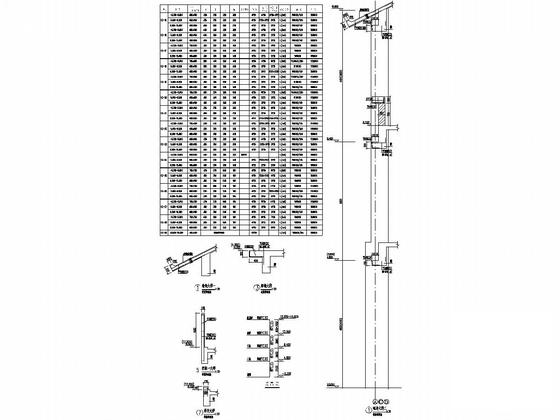

墙身大样图

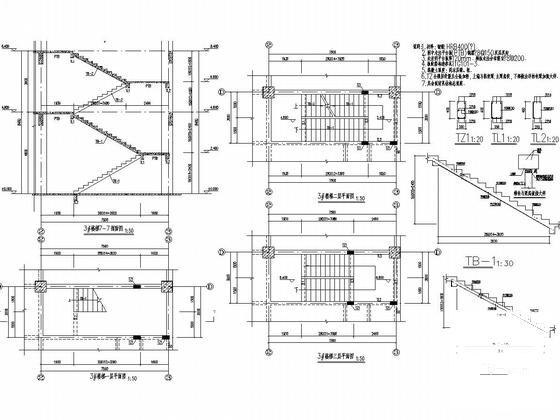

楼梯详图

8.400m标高层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构商业楼 - 1
    框架结构商业楼 - 1
  • 框架结构商业楼 - 2
    框架结构商业楼 - 2
  • 框架结构商业楼 - 3
    框架结构商业楼 - 3
  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
  • 框架结构商业楼 - 5
    框架结构商业楼 - 5
  • 框架结构商业楼 - 6
    框架结构商业楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
