2层大学体育馆给排水CAD图纸
- 附件设计说明：有
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3710平方米
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：12张
- 生活供水设计：生活给水系统,中水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 热水供应方式：集中热水供应
- 项目所在地：云南
附件详情
- 给排水施工说明及图例

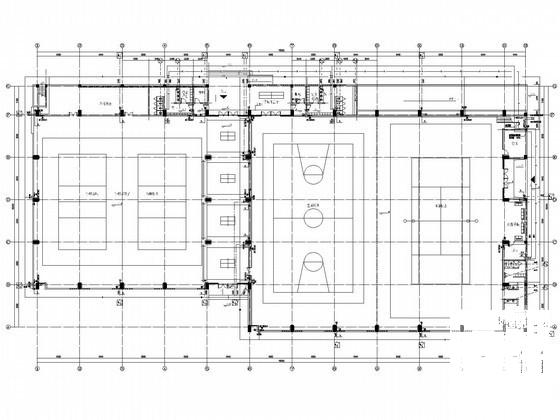

- 体育馆给排水平面图
- 体育馆3.60层平面图
- 屋顶平面图
- 卫生间详图(一)
- 卫生间详图(二)
- 消火栓系统图
- 给水系统图
- 中水系统图
- 雨水系统图
- 给排水总平面图
- 操场立面图
- 操场剖面图
- 主要设备及材料表
附件详情
该项目位于云南，是一大学体育操场，地上两层，高度13.5米；设计范围包括红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物，共计12张图纸。
屋顶平面图
卫生间平面图

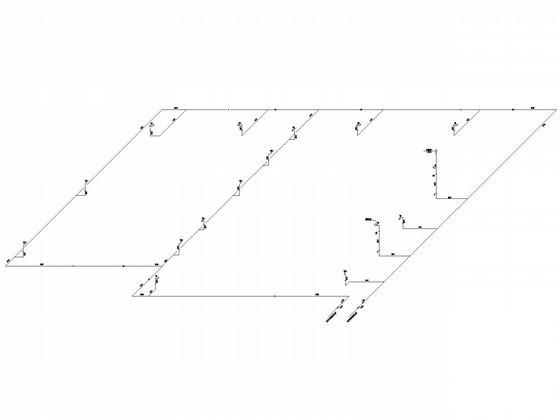

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.64 MB
- 收藏次数：0
-
文件名称：
附件-995860599570778768757.rar
