大学网架结构体育馆结构CAD施工图纸（6度抗震）

附件详情

该项目是广州某大学体育馆项目，钢网架结构，屋盖采用正放四角锥螺栓节点网架，网架形式：正放四角锥螺栓球节点网架，支承形式：混凝土柱点下弦支承，抗震设防烈度为6度。

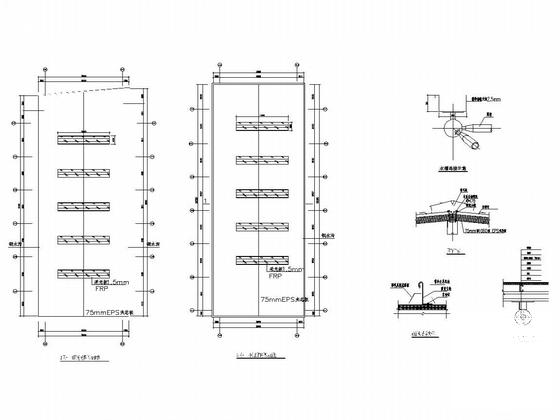

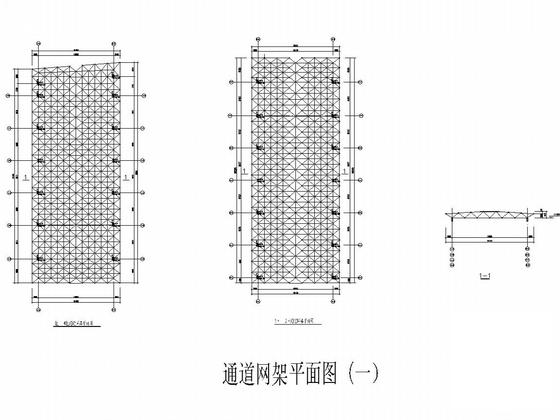

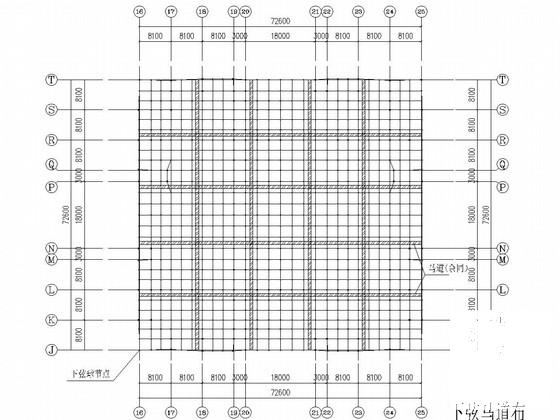

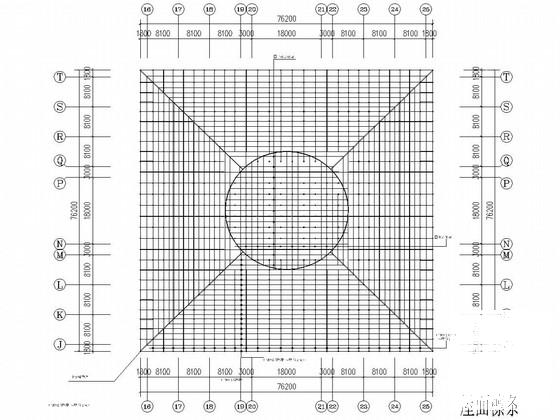

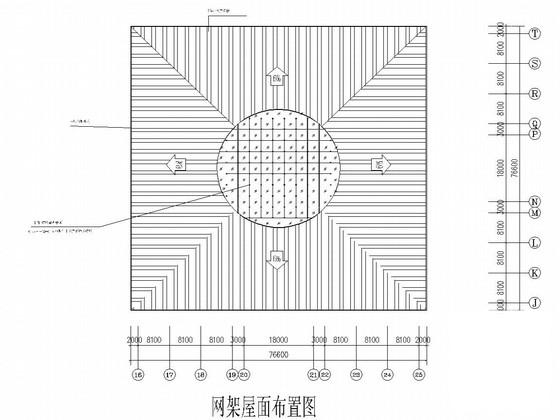

包括：网架设计说明及施工要求，网架平面图，网架立面及剖面，网架屋面布置图，上、下弦马道布置图，屋面檩条布置图，网架配料单，网架腹杆图，马道及节点作法，节点大样，通道网架平面图，通道网架球土等共计26张图。
