底部框架网架屋面体育馆结构CAD施工图纸
- 建筑类别：体育
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：混合结构
- 钢筋混凝土结构：框架
- 钢结构：网架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
附件详情

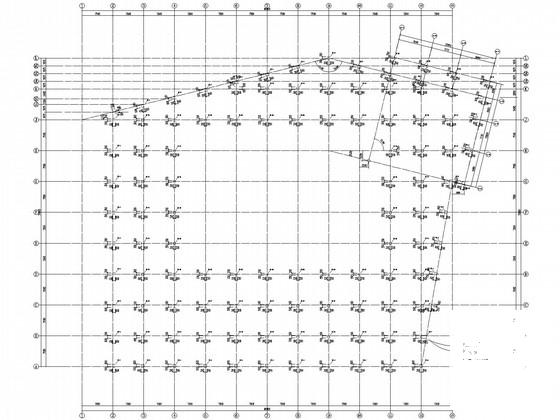

结构说明、桩位平面布置图、基础
平面布置图
、柱结构图、梁结构图 、板结构图、
楼梯详图
共14张图纸。

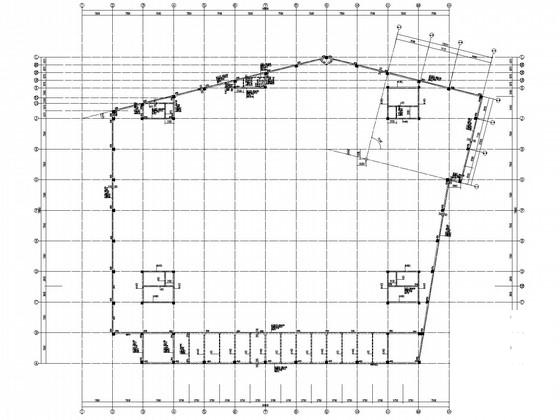

板结构图

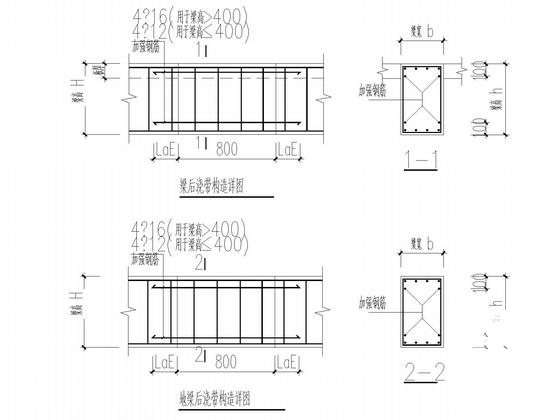

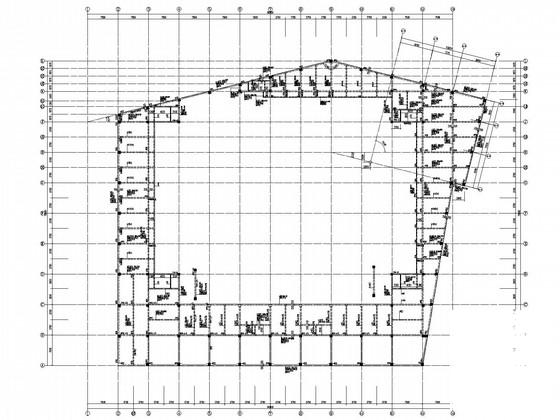

梁结构图

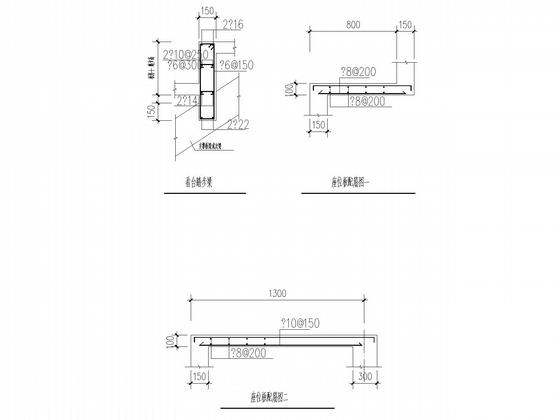

看台节点
节点详图
看台节点
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.75 MB
- 收藏次数：0
-
文件名称：
附件-995878998590966756876.zip
