网架结构游泳馆屋面结构CAD施工图纸

资料简介
赚取积分

建筑类别：体育
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：网架
基础形式：独立基础
结构安全等级：二级
抗震设防烈度：6度抗震
风压：0.45kN/平方米
雪压：0.40kN/平方米
参考图纸：8张
设计年代：近代

附件详情

该资料网壳投影面积 1988.6平方米。
屋盖系统结构型式：平板型网架结构
支承结构型式：周边柱点支承
网架节点型式：螺栓球节点
支座节点类型：平板压力支座
网架建筑设计结构形式：正放四角锥
该资料包含：钢网架(网壳) 结构设计说明，平面布置图，材料表，上弦布置图、下弦布置图、腹杆布置图，螺栓球，屋面檩条布置图，屋面板布置图等
共8张图纸。
出图时间：近代.09

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

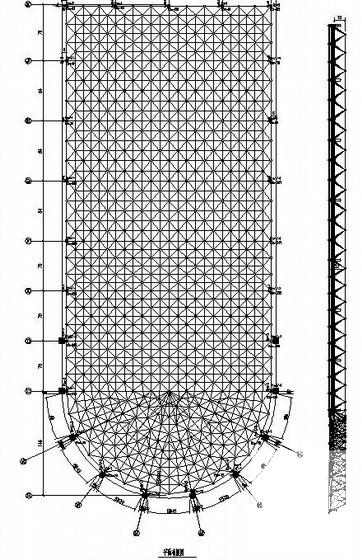

第 1 张图

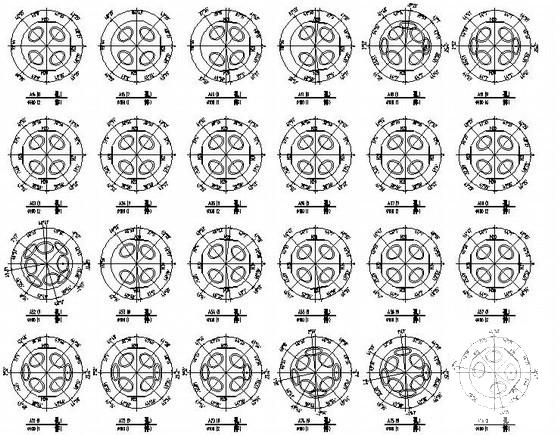

第 2 张图

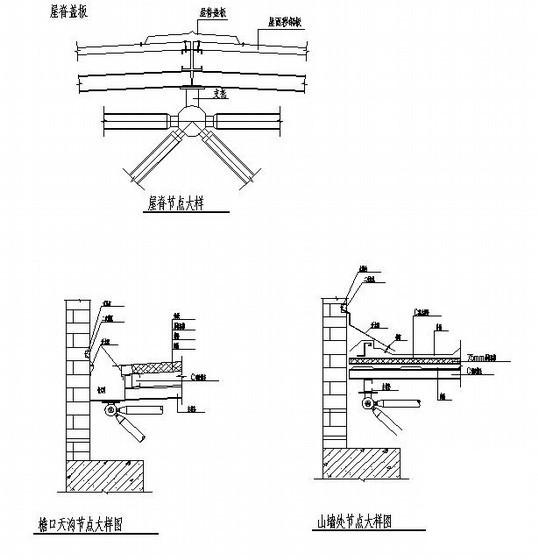

第 3 张图

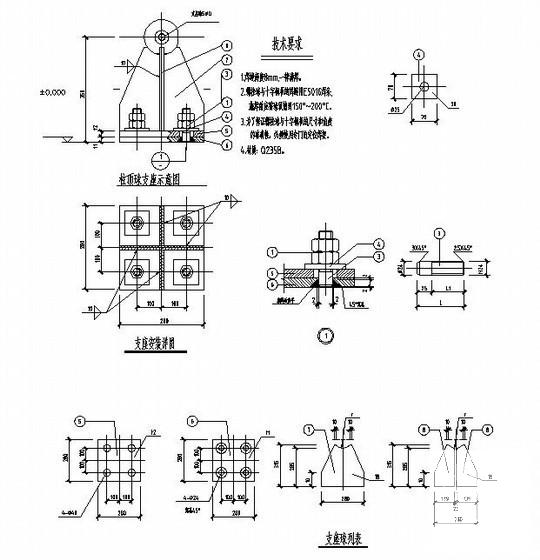

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
