7度抗震游泳馆网架屋面结构CAD施工图纸
- 建筑类别：体育建筑
- 建筑高度：多层建筑
- 设计阶段：施工图设计
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构, 网架结构
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：20张以下
- 设计年代：近代
附件详情
该资料包含：设计说明，网架预埋件平面布置图，网架平面布置图，网架上弦安装图/网架下弦安装图，网架腹杆安装图/屋面支托平面布置图，材料表/支座详图，螺栓球节点，檩条
平面布置图
，网架屋面平面图等
共11张图纸。
出图时间：近代.03
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

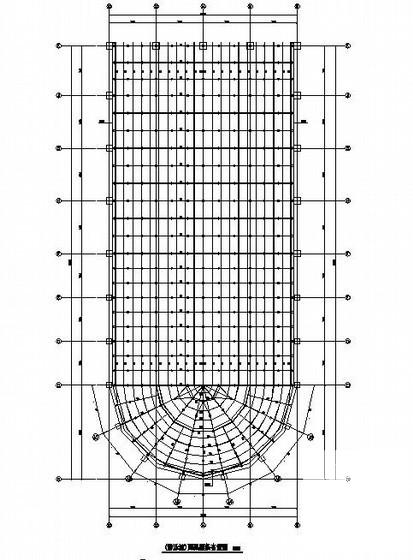

第 1 张图 -

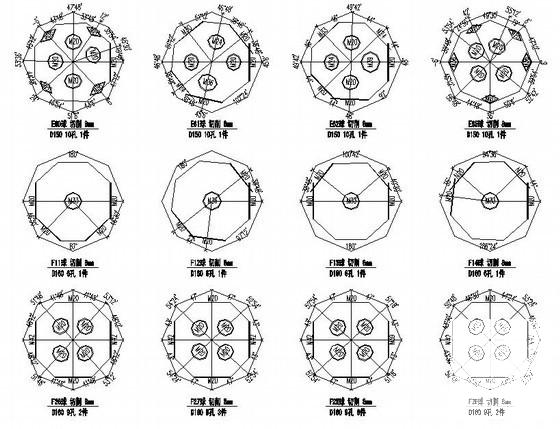

第 2 张图 -

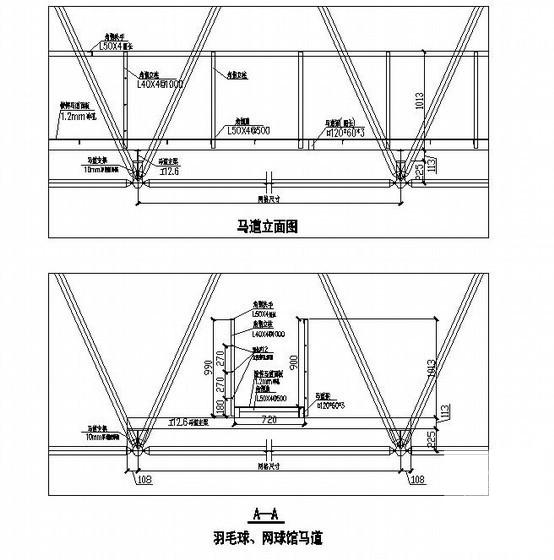

第 3 张图 -

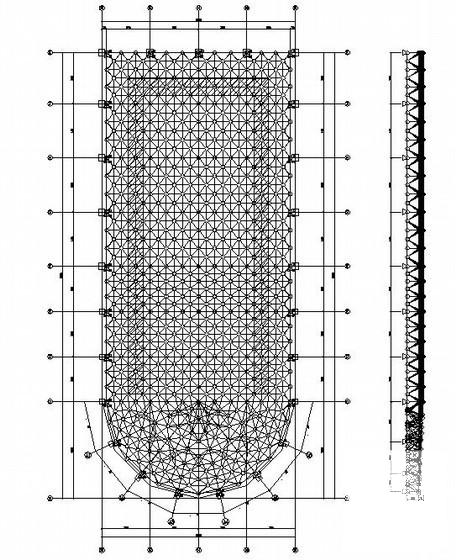

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：4.11 MB
- 收藏次数：0
-
文件名称：
附件-995878558970856077800.rar
