7度抗震网球场网架屋面结构CAD施工图纸（体育建筑）
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 结构最大跨度：40.1m
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该资料包含：该资料包含：设计说明，网架预埋件平面布置图，网架平面布置图，网架上弦安装图/网架下弦安装图，网架腹杆安装图/屋面支托平面布置图，材料表/支座详图，螺栓球节点，檩条
平面布置图
，网架屋面平面图等
共16张图纸。
出图时间：近代.03
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

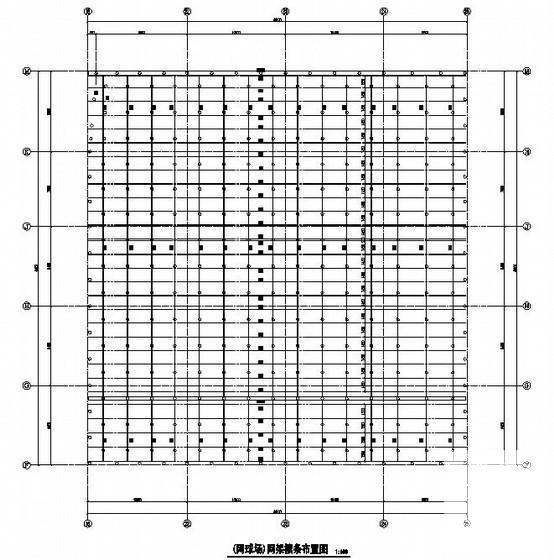

第 1 张图 -

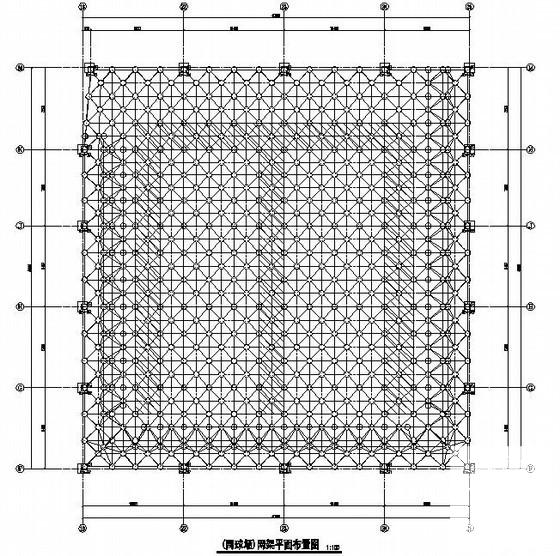

第 2 张图 -

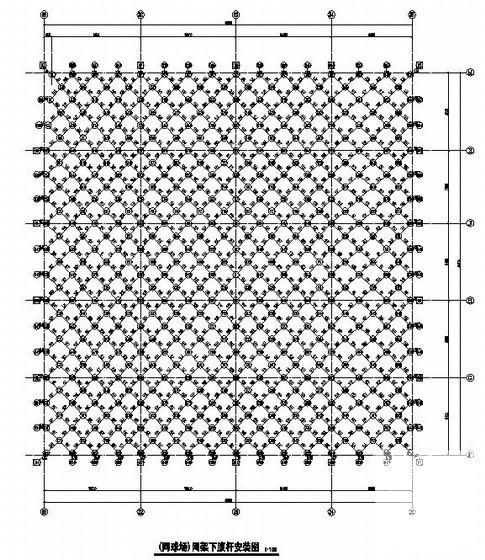

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：4.26 MB
- 收藏次数：0
-
文件名称：
附件-995878559785978588758.rar
