大型网架结构多功能厅屋面结构CAD施工图纸（抗震不设防）(安装布置图)
- 建筑类别：文化
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：26.9m
- 抗震设防烈度：抗震不设防
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该资料包含：网架设计说明，网架埋件
平面布置图
，网架结构布置图，网架檩条布置图，网架屋面布置图，网架剖面及节点大样，网架安装布置图，网架内力布置图，网架材料表网架螺栓球加工图等
共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

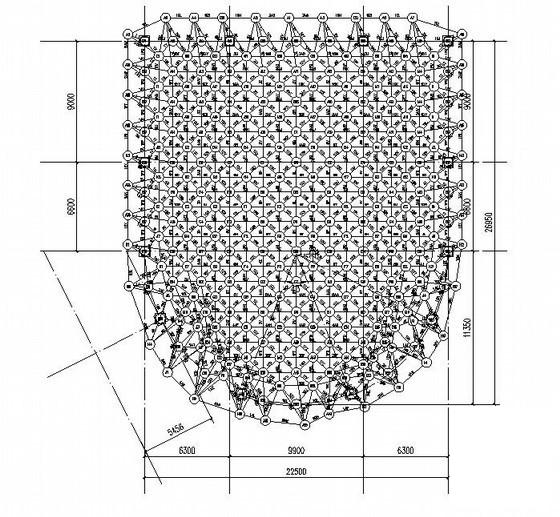

第 1 张图 -

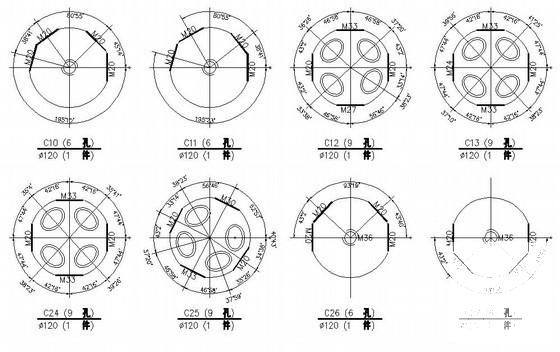

第 2 张图 -

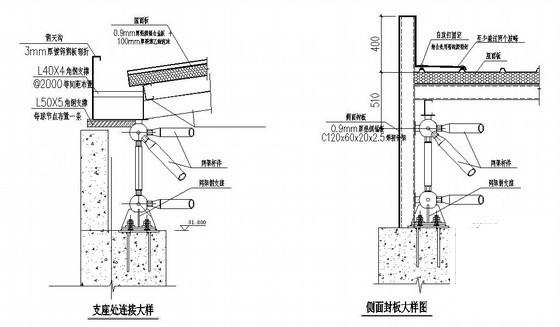

第 3 张图 -

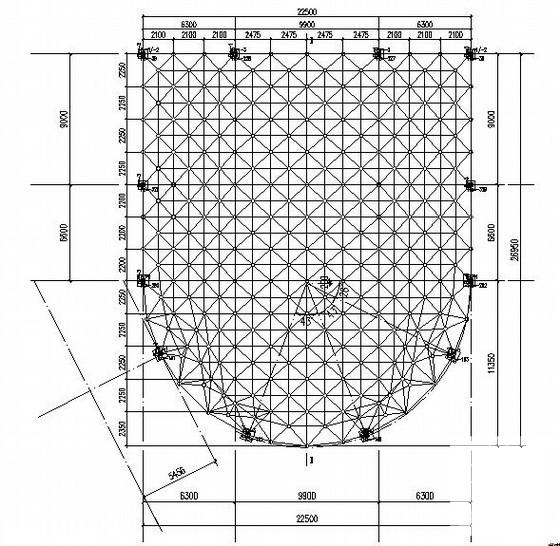

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-12
- 评论次数：0
- 浏览次数：0
- 文件大小：2.25 MB
- 收藏次数：0
-
文件名称：
附件-995878977850088898065.rar
