体育馆屋顶网架结构安装图纸
该资料为某体育馆屋顶网架结构安装图。
该用途建筑设计结构形式复杂，形式复杂，节点特殊。
资料包含详细的安装节点及序号。

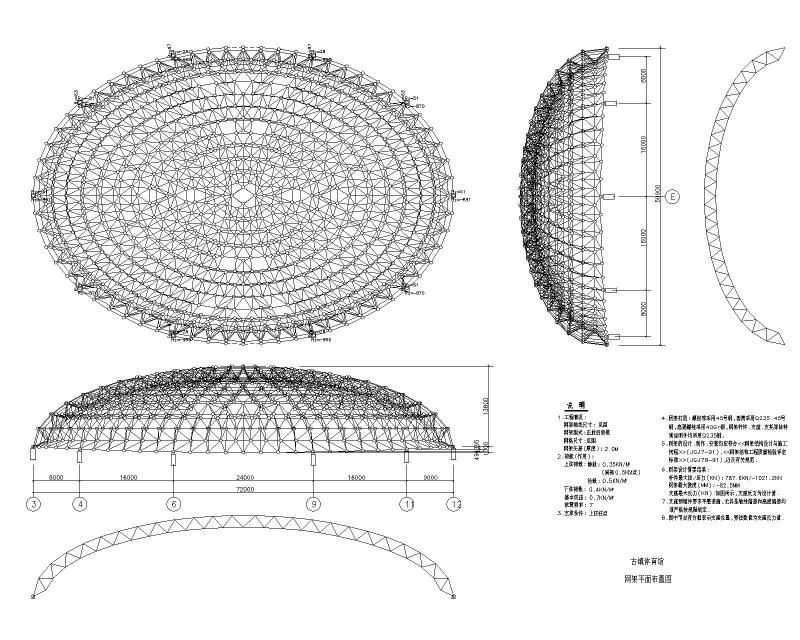

网架平面布置图

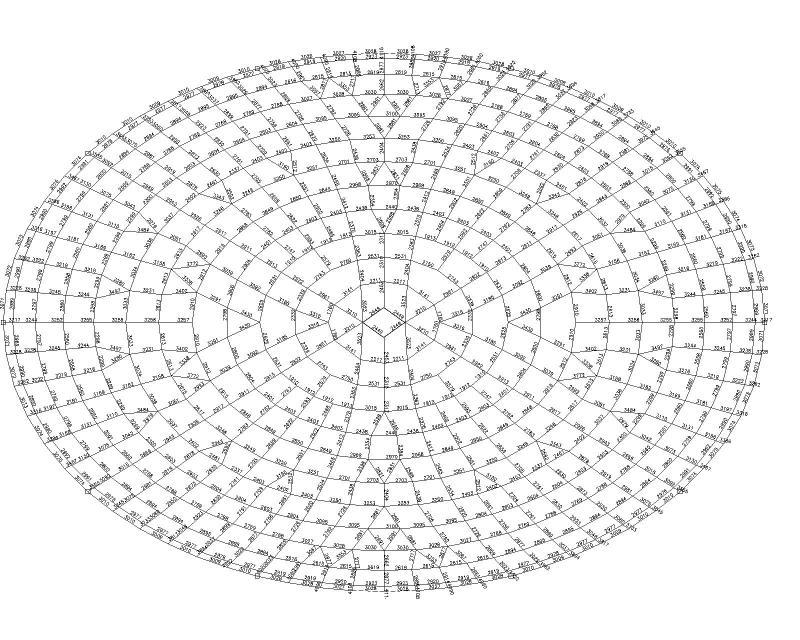

网架上弦网格尺寸图

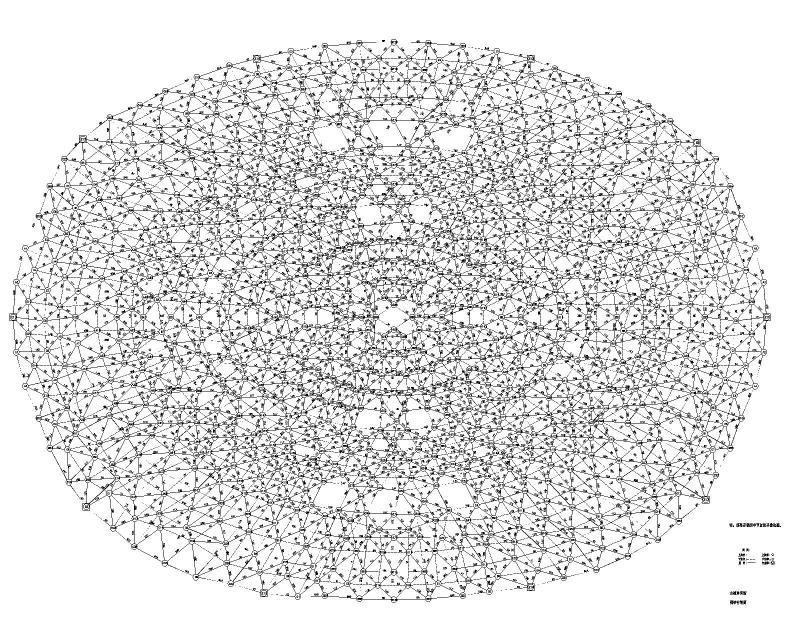

网架安装图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
体育馆网架安装 - 1 -
体育馆网架安装 - 2 -
体育馆网架安装 - 3
以上是部分截图，请下载附件后查看完整高清内容
