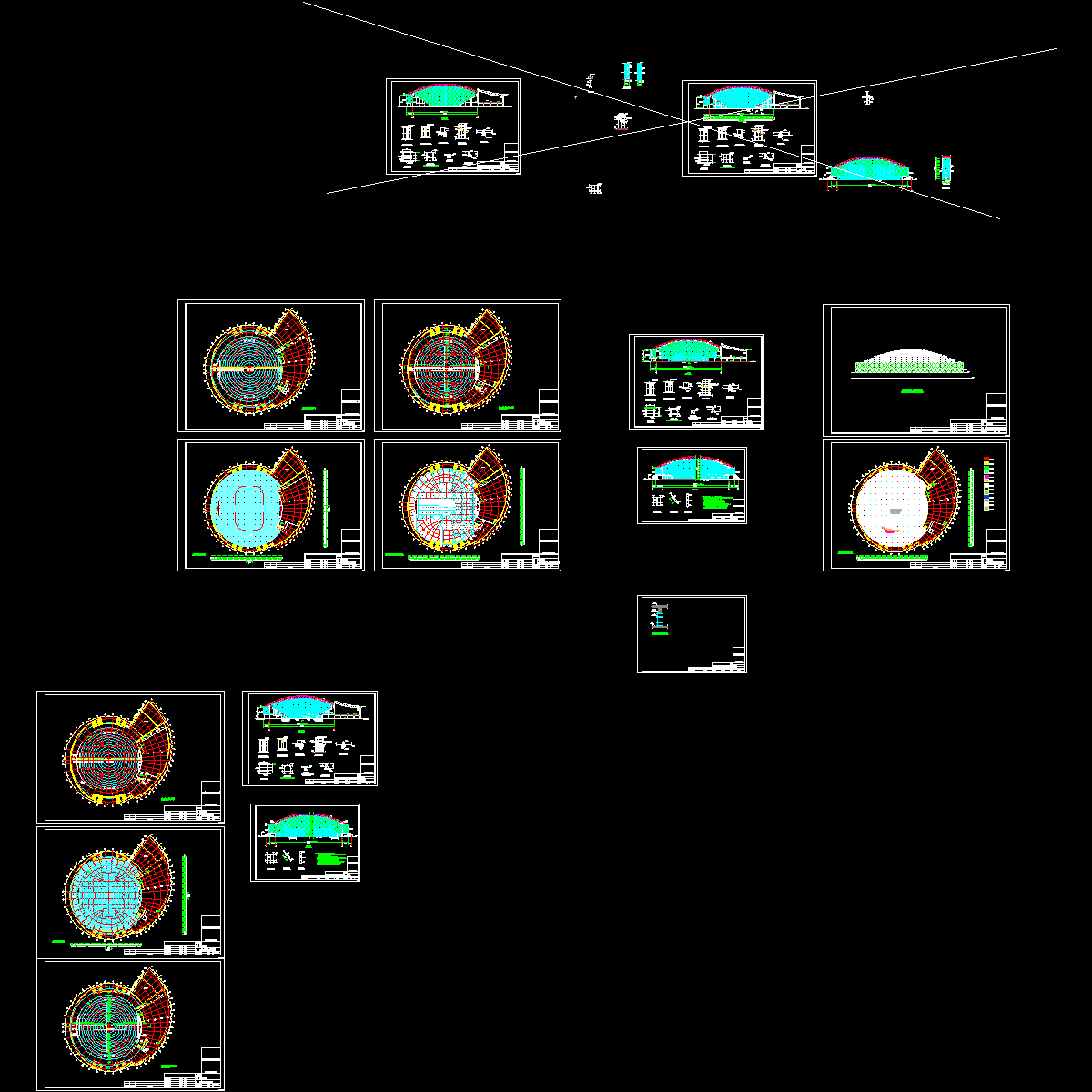

体育馆钢网架安装脚手架施工方案（满堂）,平面布置图

附件详情

体育馆主屋面网壳采用正放四角锥双层球面网壳，节点采用螺栓球节点（局部为焊接球），网壳跨度为87.8m，直径为98m，网壳厚度为2.9m，网架高度为15.1m（从支座到网架顶），投影覆盖面积为8360.8平方米，展开面积为9058.2平方米，四周采用周边支座支承，共36个焊接球支座，支座间夹角为10°，支座预埋件顶面底部标高为17.18m。体育馆中间64.914m×43m为表演场地，四周为阶梯形观众看台。 根据网架安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据网架下弦高度要求搭设成层状结构，并预留出网架安装空间，脚手架采用分层搭设，脚手架的最高搭设高度为27.65m，顶面毛竹脚手片需逐层满铺，层高错位处需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，为配合网架结构分区域施工，脚手架搭设需分两步进行，并分两次验收，第一步为立杆放脚，并搭设网架Ⅰ区、Ⅱ区部位的脚手架和表演场地中间并延伸至看台处呈“十”字型的脚手架加强区，加强区宽度为9米，搭设高度不低于10米，搭设完成后，进行第一次验收，验收合格后方可进行网架安装。第二步为中间剩余部分脚手架的搭设，完成后进行脚手架的第二次验收，为整体验收。 脚手架搭设在表演场地、看台和四周走道上，根据结构设计所提供荷载，表演场地所能承受活荷载为10KN/平方米，看台处为3KN/平方米，四周过道为5KN/平方米。
