体育馆高支模施工方案及计算(胶合板满堂架计算书)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:竹胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板,支撑架
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:19.00m标高结构层A1-A12;R=33.70m, 为高支模区域,梁截面为:1400×1100mm;层高为5.85m;梁跨度为9.23m,板厚为:100mm。

附件详情

  • 一、项目概要
  • 二、编制依据
  • 三、支撑体系的确定
  • 1、施工程序
  • 2、支撑体系确定
  • 3、构造要求
  • 四、搭设要求
  • 1、材料要求
  • 2、立杆搭设应符合下列规定
  • 3、剪刀撑与横向斜撑的设置应符合下列规定
  • 4、扣件安装应符合下列规定
  • 五、 模板支架监测方案
  • 六、安全文明施工
  • 1、安全措施
  • 2、文明施工措施
  • 3、消防管理
  • 4、成品保护措施
  • 七、高支模应急救援预案
  • 1、救援应急机构
  • 2、演练
  • 3、应急响应
  • 4、模板及支架倒塌事故的应救援
  • 5、物资准备
  • 八、高支模支撑体系计算

附件详情

总建筑面积为1.535万平方米,建筑层数为地上一层(夹层共3层),该项目采用独立柱基基础,±0.000相当于黄海高程47.5M,总投资约1.5亿元,设座位为4500个(含1500活动座位),建筑物高度为28.81m,单跨的跨度为72米。 该项目9.8m标高结构层高度较高,考虑到高大支模整体支撑体系的稳定性,该项目竖向构件与梁板分开浇筑砼。因层高较高,梁截面较大,采用分层浇筑,从梁跨 中部向两侧不间歇的浇筑,每次浇筑高度不超过40cm,捣筑至板底位置时, 再与楼板一起浇筑。
根据以上主要施工部署及该项目特点,梁、板采用18mm厚胶合板,支撑体系小楞(第一层龙骨)采用50×100mm木枋,木枋间距@250mm,支撑小楞(第二层龙骨)采用Φ48×3.5mm焊接钢管,内部支架采用Φ48×3.5mm焊接钢管搭设满堂架,立柱顶端采用U型顶托进行高度调节。根据梁截面积数据及楼板厚度,确定如下支撑体系:
(1)梁截面为:1400×1100mm模板支撑体系,采用Φ48×3.5mm钢管,横向间距600mm,纵向间距600mm,支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m.
(2)梁截面为:700×1500mm(含700×1000mm、350×2000mm)模板撑体系,采用Φ48×3.5mm钢管,横向间距600mm,纵向间距600mm,支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m。
(3)梁截面为:400×1200mm(含500×900mm、350×1200mm)梁模板支撑体系,采用Φ48×3.5mm钢管,横向间距600mm,纵向间距600mm,支架立杆的步距h=1.50M,梁边至板支撑的距离0.4m。
(4)梁截面为:400×800mm(含350×900mm、350×800mm、400×700mm、200×800mm)梁模板支撑体系,采用Φ48×3.5mm钢管,横向间距900mm,纵向间距1200mm,支架立杆的步距h=1.50m,梁边至板支撑的距离0.40m.
(5)楼板模板支撑体系,采用Φ48×3.5mm钢管,横向间距1200mm,纵向间距1200mm,支架立杆的步距h=1.50m。

,共3.4万余字

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

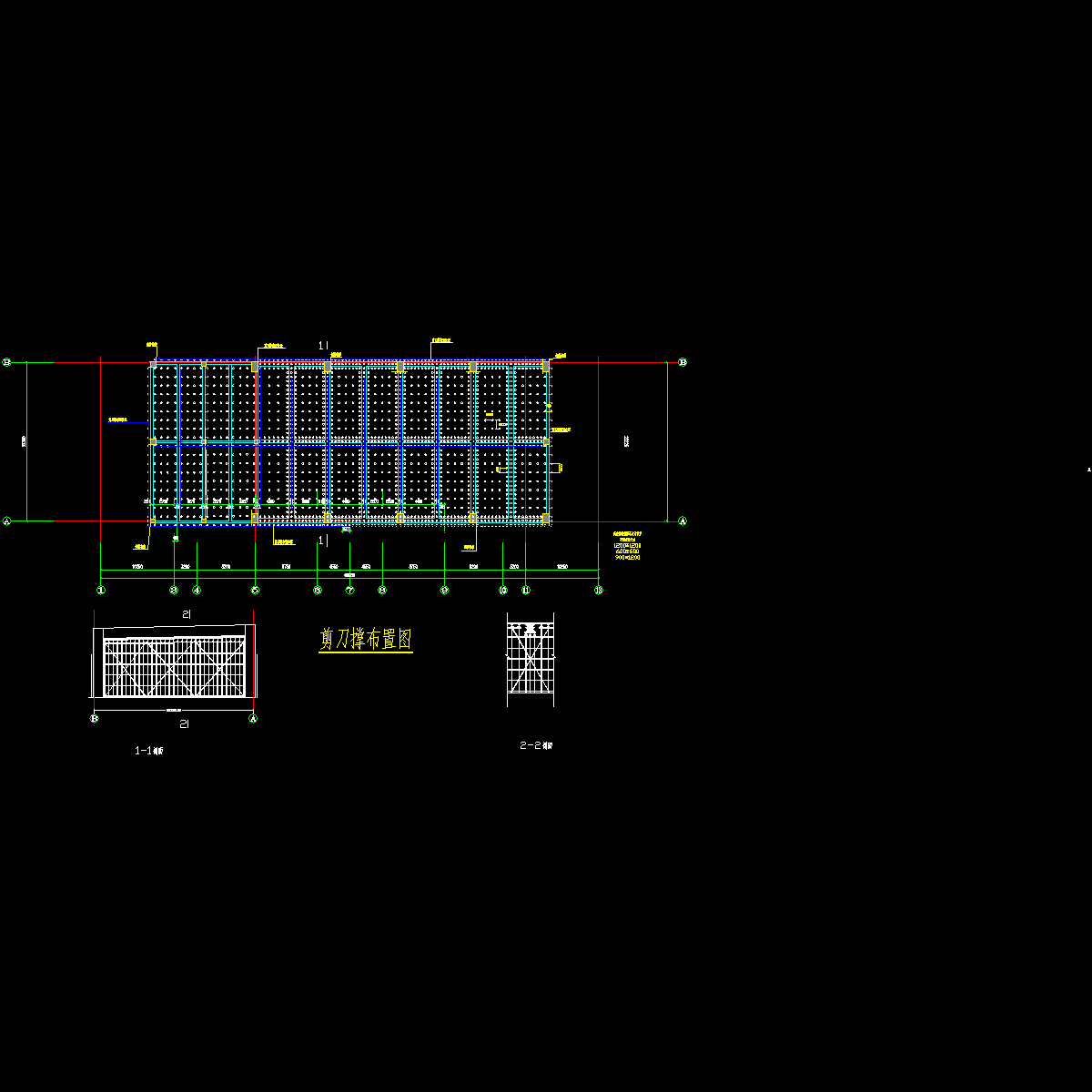

  • 体育馆高支模施工方案及计算(胶合板满堂架计算书) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
