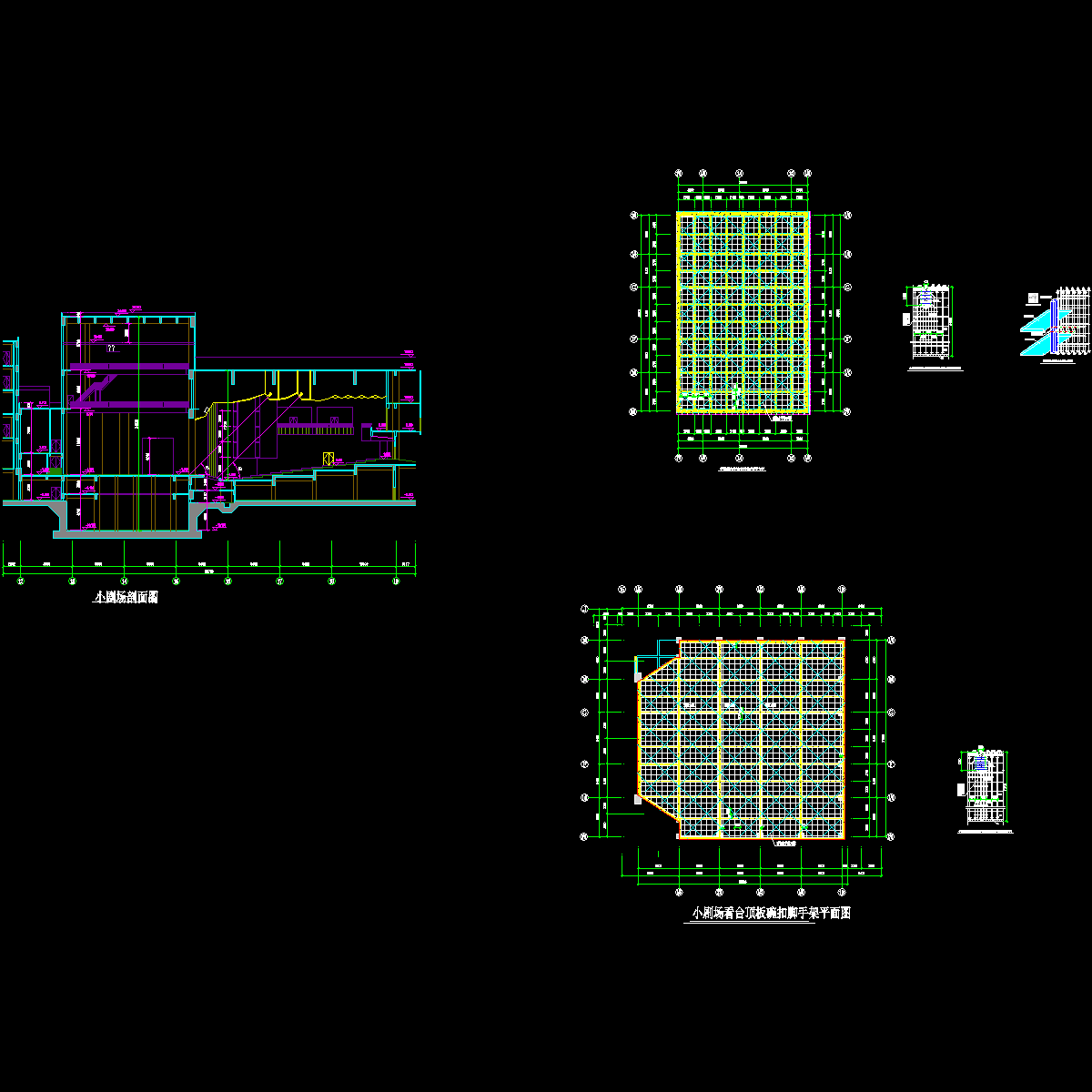

该项目小剧场舞台与看台部分结构为一层，舞台部分高度达24.8m，观众看台部分高度达17.73m，需要支顶的屋面梁最大截面为YKL1 (2)600×2200，跨度为31.8m，屋面板厚150mm，看台顶板与梁混凝土为：470m3,升降舞台屋面顶板与梁混凝土为：720m3.合计为：1190m3,砼强度等级均为C30。 因楼层较高，并且屋面梁高度达到2.2m，所以首层模板支撑均采用钢管碗扣式的满堂红支撑体系，在浇注完成地下室顶板梁板后，不得拆除地下室顶板支撑，并采取先浇注地上外部柱砼，在四周结构施工至三层时，开始搭设中央脚手架，脚手架与外边柱 做到有效拉结与对顶，同时为保证屋面模板体系的整体性和稳定性。待屋面板梁均浇注完成，砼强度达到设计的100％后，预应力梁施工结束后，先分层次拆除屋面的支撑体系，再拆除地下室的支撑。 为了保证施工过程中支顶模板系统的安全性，避免坍塌事故的发生，特编制超高支模专项施工方案，现将其设计、计算、安全技术措施及施工方法介绍如下。 结合该项目建筑平面布置与结构特点，满堂碗扣高脚手架方案作如下选定：满堂脚手架采用碗扣式钢管架。立杆主要采用3.0m、2.4m、1.8m、几种,立杆接长错开布置，顶杆长度为1.5m、1.2 m 、0.9m，横杆采用0.9m、0.6m、0.3m三种组成，顶底托采用可调托撑。支架下垫边长200mm,厚50mm木板，立杆底设可调底托支于木板上,立杆上设可调顶托，顶托上方铺设100×100mm横向方木（松木）。步距1.2米，立杆纵距0.9米，立杆横距0.9米，满堂脚手架的四边与中间每隔4排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。剪刀撑采用似48×3．5mm脚手钢管，通过旋转扣件与碗扣管立杆连接。安全网的设置按照搭设高度每6m水平满铺一道，在顶层操作平台必须按规范满铺，脚手架周边与楼层板处设置安全立网。脚手架内立杆与结构外皮净空保证500mm。
.....................
