框架结构厂房高支模施工方案(9米)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木胶合板模板
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等

附件详情

厂房工程为五层钢筋混凝土框架结构,建筑平面呈“凹”字型,厂房总长为94m,宽度66m,总建筑面积22240m2。首层层高5m, 二至五4m。其中7-9线×H-K轴内二层楼面作为首层门厅上空,层高为9.0m。 本方案为该门厅上空超高支模专项施工方案。 …… 4.1模板及支撑架的材料选择 支撑系统主要材料如下:
(1)模板均采用915mm×1830mm×18mm(厚)胶合板;
(2)木枋:统一采用80×80mm木枋;
(3)支撑系统:选用¢48×3.5mm钢管及其配件;
(4)纵横水平拉杆、纵横向剪刀撑:选用¢48×3.5mm钢管及其配件;
(5)垫板:采用 脚手架 配套底托,垫板为两条80×80木枋并排垫放。
4.2支撑系统的设计
该项目的超高支模方案采用满堂扣件式钢管脚手架支撑系统。
梁结构:梁下横向均设置两条立杆,250×1400梁下立杆间距采用900mm (横向) ×1100mm(纵向),其他梁支撑立杆间距统一采用1100mm (横向) ×1100mm(纵向)。
板:由于板跨较小,最大只有2.3m,故板下另设立杆,板荷载通过板下纵横木枋传至梁立杆上。
……
第十二节 高支模验算书
50余页,

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

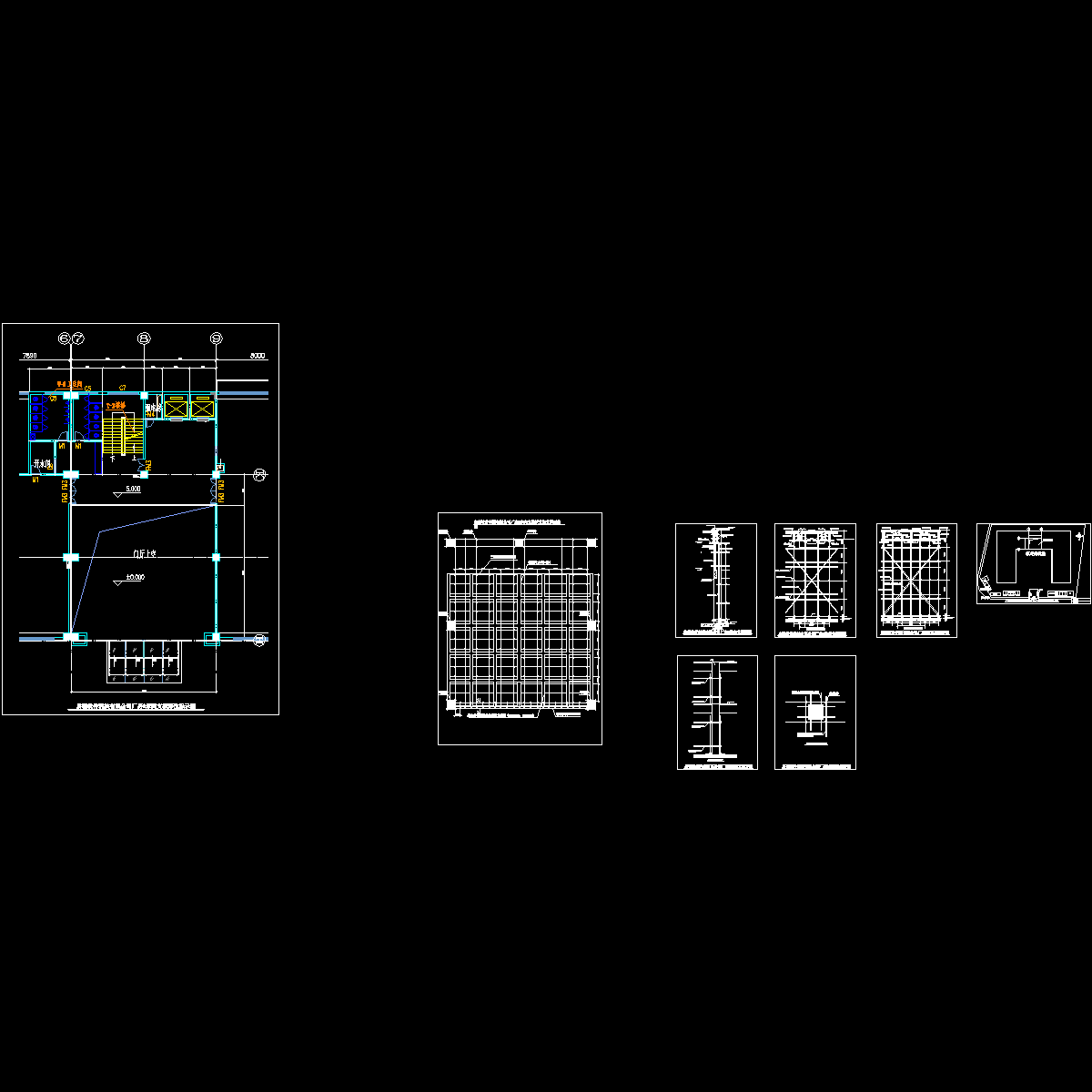

  • 框架结构厂房高支模施工方案(9米) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
