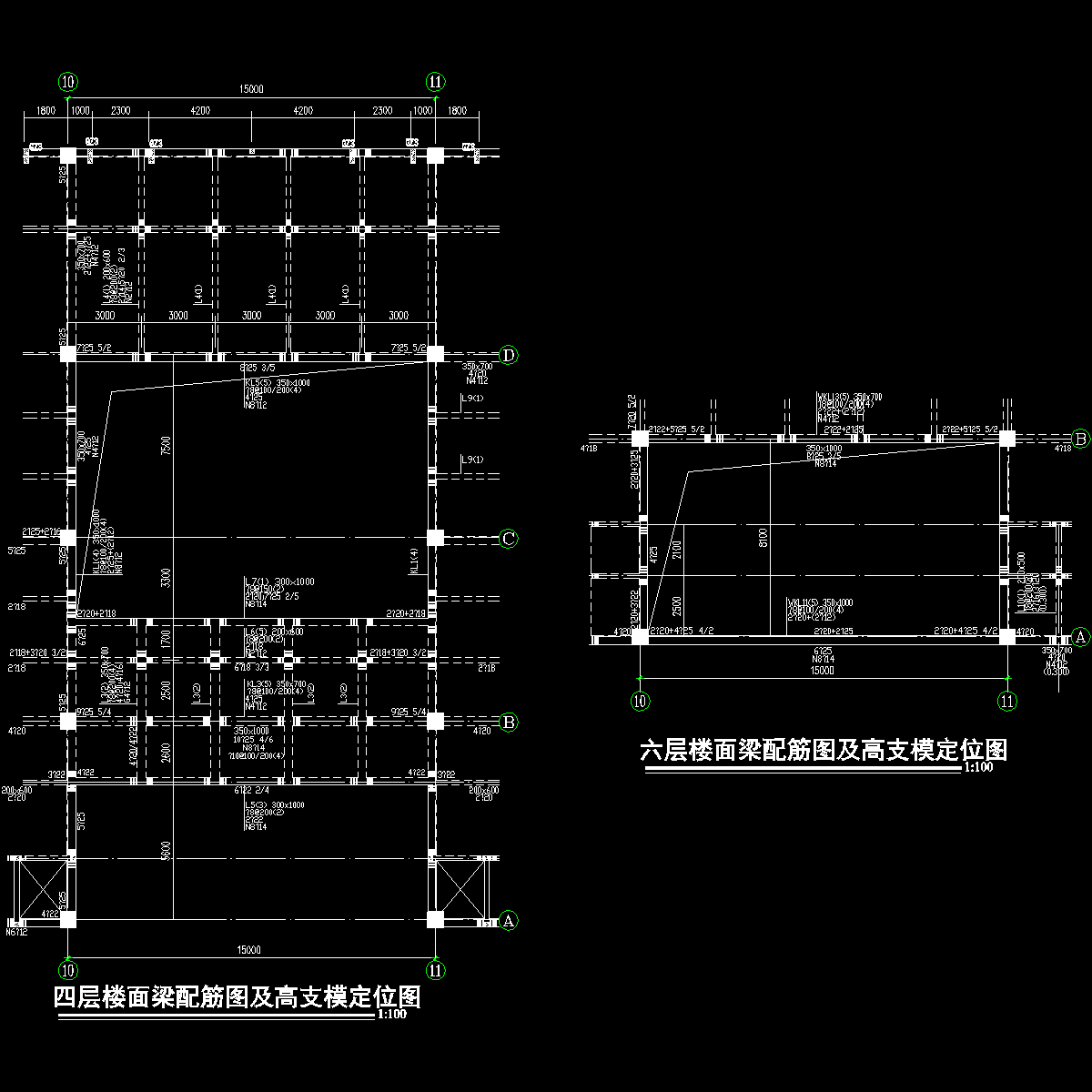

建筑结构类型框架结构（地下一层、地上六层） 总建筑面积 21646m2 1.2 高支模部位 因8-13轴部分结构与标准层变化较大，原支模方案对二至三层、五至六层处10-11轴高支模未涉及，故本次针对此部位编制专项施工方案。 高支模部位：二至三层的10-11交A-B轴及B-D轴处（层高9m，面积约82.5 162=244.5m2）；五至六层的10-11交A-B轴处（层高9m，面积约121.5m2）。
……
5.3 立杆构造要求
1） 模板支架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2） 模板支架必须设置纵、横向扫天杆。扫天杆应采用直角扣件固定在立杆上。当立杆顶部模板支撑点不在同一高度时，必须将低处的扫天杆向高处延伸两跨与立杆固定。
3） 当采用在梁底设置立杆的支撑方式时，宜采用可调托座直接传力，可调托座与钢管交接处应设置横向水平杆，托座顶距离水平杆的高度不应大于300mm。梁底立杆应按梁宽均匀设置，其偏差不应大于25mm。
……
A：350×1000梁侧模板计算书
一、梁侧模板基本参数

计算断面宽度350mm，高度1000mm，两侧楼板厚度120mm。
模板面板采用普通胶合板。
内龙骨布置4道，内龙骨采用40×80mm木方。
外龙骨间距400mm，外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置2道，在断面内水平间距300 400mm，断面跨度方向间距400mm，直径12mm。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。
……
