高层住宅楼工程高支模施工方案(高度11m胶合板)

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:支撑架
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点: 首层为5米,最大梁是450×2000,通道层高11米与9米最大梁为300×800

附件详情

  • 第一节 编制依据 2
  • 第二节 项目概要 2
  • 第三节 方案选择 2
  • 第四节 材料选择 3
  • 第五节 模板安装 5
  • 第六节 模板拆除 9
  • 第七节 模板技术措施 10
  • 第八节 安全、环保文明施工措施 15
  • 第九节 脚手架 计算书 16
  • 5米450×2000梁模板(门架) 16
  • 5米450×2000板模板(门架) 32
  • 11米300×800梁模板(扣件钢管架) 45
  • 11米300×800板模板(扣件钢管高架) 65

附件详情

商住综合楼(一期)工程属于框剪结构;地上25层;地下2层;建筑高度:83.50m;首层为5米,最大梁是450×2000,标准层层高:3 m ;并且C3栋与B1B2栋中间处有一个通道层高11米与9米最大梁为300×800.总建筑设计面积:96999平方米;总工期:570天。
模板(门架)
1、梁底采用木方 : 80×80mm支撑。承重架门式脚手架,门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成,采用门架钢管(双钢管) :Φ48 × 3型号门架、钢管做剪刀撑。
3、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用φ42×2.5mm 焊接钢管,也可采用φ48×3.5mm焊接钢管,其材质在保证可焊性的条件下应符合现行国家标准《炭素结构钢》(GB/T700)中Q235A钢的规定,相应的扣件规格也应分别为φ42mm、φ48mm。
模板(扣件钢管架)
面板采用18mm胶合面板圆钢管48×3.0(内楞)现场拼制,80×80木方(外楞)支撑,采用可回收m14对拉螺栓进行加固。梁底采用80×80木方支撑。承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采用φ48×3钢管。
..................
本稿内容完整,条理清晰,施工方案、安全措施以及计算书叙述详细,是一篇不错的、较完整的方案。
全文,约2.8万余字,共76页。相关内容目录:
第一节 编制依据
第二节 项目概要
第三节 方案选择
第四节 材料选择
第五节 模板安装
第六节 模板拆除
第七节 模板技术措施
第八节 安全、环保文明施工措施
第九节 脚手架计算书
5米450×2000梁模板(门架)
5米450×2000板模板(门架)
11米300×800梁模板(扣件钢管架)
11米300×800板模板(扣件钢管高架)


欢迎您来 建筑施工 网--建筑人的网上家园


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 11高架平面图.dwg

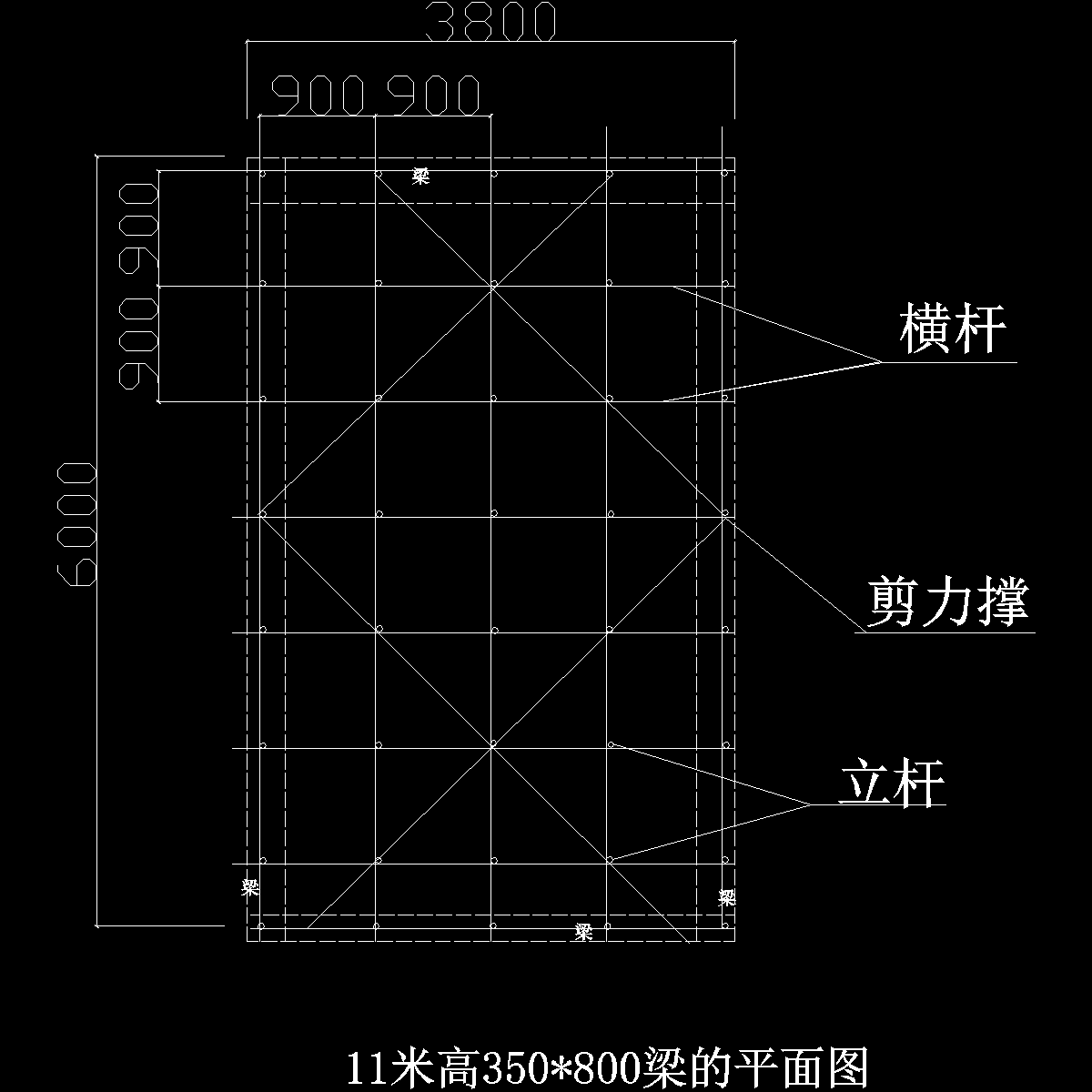

    11高架平面图.dwg
  • 高支模方案.dwg

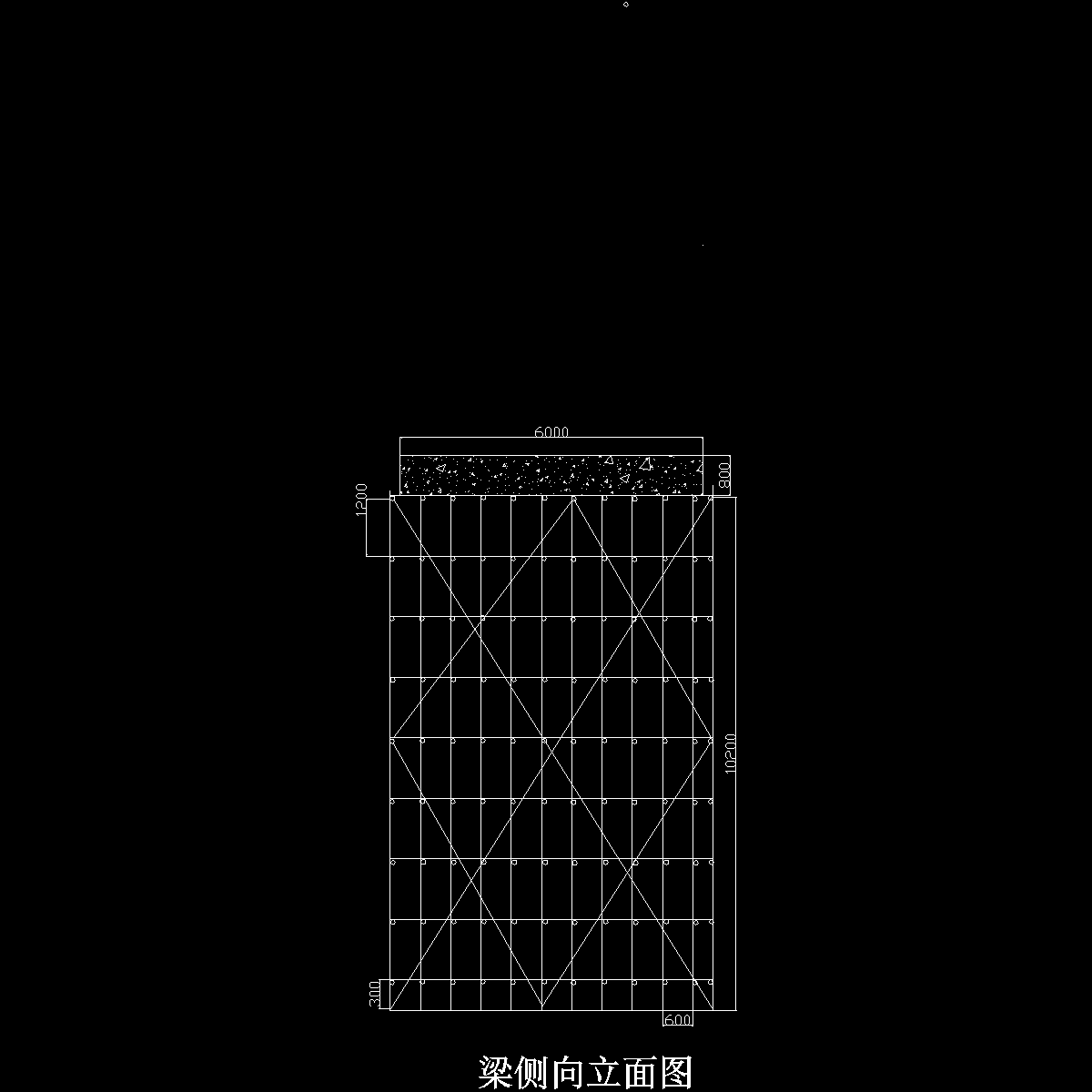

    高支模方案.dwg
