高层住宅小区高支模专项施工方案cad

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:墙模板,柱模板,板模板,支撑架
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手

附件详情

  • 目录
  • 一、编制依据 3
  • 二、项目概要 3
  • 三、施工准备 4
  • 四、施工部署 5
  • 五、具体施工方法 9
  • 六、质量要求及质保措施 17
  • 七、材料节约措施 20
  • 八、成品保护 20
  • 九、质量记录 20
  • 十、职业健康、安全环境、文明施工及成品保护要求 20
  • 附表:计算书

附件详情

结构体系为钢筋混凝土框架/剪力墙结构,结构高度为107.6m。 结构体系及抗震等级 (1)1-1~1-7栋高层住宅采用剪力墙结构体系,抗震等级为三级; (2)地下车库采用框架结构体系,抗震等级为四级。 2.2、主体结构设计合理使用年限50年;结构安全等级二级。
2.3、建筑抗震设防类别为丙类。
2.4、抗震设防基本烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组。
……
施工部署
4.1模板施工工艺与施工部署
采用满堂钢管 脚手架 支撑体系,模板厚度16mm,木方背楞40X90mm,钢管48X3.0。
4.1.1立杆定位:
第二层底板浇筑完成后即进行立杆定位,并从底至顶按照定位要求搭设。定位时将顶部大梁投影至下层,大梁两侧距离200mm处开始搭设。
4.1.2垫块设置:
为防止立杆对底部混凝土板面造成损伤,同时对立杆传递下来的荷载进行分散,采用40×90mm木方进行铺垫,大梁下考虑用木方进行铺垫。
4.1.3扫地杆:
所有架体扫地杆于距离底板约200mm高处设置,且纵横两个方向均须设置到位。
……
梁侧模板计算书
一、梁侧模板基本参数

计算断面宽度400mm,高度1500mm,两侧楼板高度150mm。
模板面板采用普通胶合板。
内龙骨布置7道,内龙骨采用40×90mm木方。
外龙骨间距500mm,外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置3道,在断面内水平间距200 450 500####mm,断面跨度方向间距500mm,直径12mm。
……
还有下列尺寸模板计算书:300X700支撑、400X1000侧、400X1000支撑、400X1500支撑、600X600柱子
……
字数约2万字

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

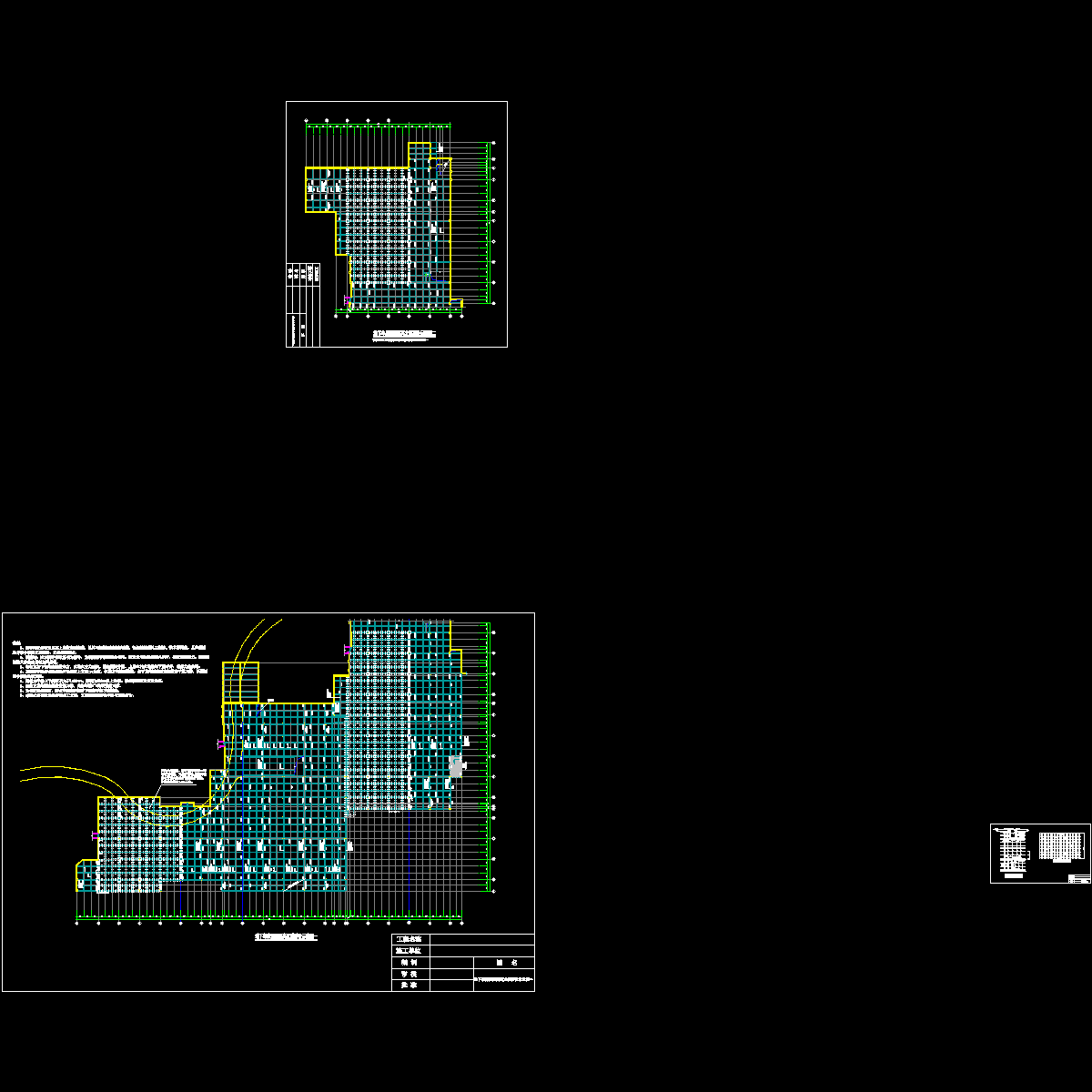

  • 高层住宅小区高支模专项施工方案cad - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
