框架结构活动中心工程高支模施工方案

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工主要设备:塔吊 切割机 汽车吊
  • 施工重点难点:体量大 形状复杂 安全措施

附件详情

框架结构活动中心工程高支模施工方案,主要包括项目概要、施工部署、施工方案、施工措施、安全文明措施等,可供参考学习。
……
工程为一栋地上四层工人活动中心,采用现浇混凝土框架结构。红线占地面积4339.30m2,建筑占地面积1837.78 m2,总建筑面积6692.36 m2。其中地下室为局部地下室一层,建筑面积428.25 m2,地上4层,原场地为高差较大回填土,经土方平整到达设计标高。该项目现阶段涉及高度大于8m的高支模板支撑体系,主要有以下几个部位属于高支模板系统:3~7轴交A~F轴三层梁板支模高度为8.4 m ,8~10轴交A~H三层梁板支模高度为8.4 m,11~15轴交A~G轴三层梁板,支模高度8.4m。各高支模系统中梁最大跨度为12.3m。
……
高支模施工方法:
(一) 模板组拼精度要求
(二)模板定位
(三)模板的支设规范要求
(四)满堂架搭设
(五)剪刀撑的设置
(六)核验标高
(七)柱模安装
(八)梁模安装
(九)板模安装
(十)边梁模板加固
(十一)高支模与非高支模部分整体性处理
(十二)穿梁、板孔、洞口模板
(十三)混凝土浇筑
(十三)高支模施工注意事项
……
65页,20。

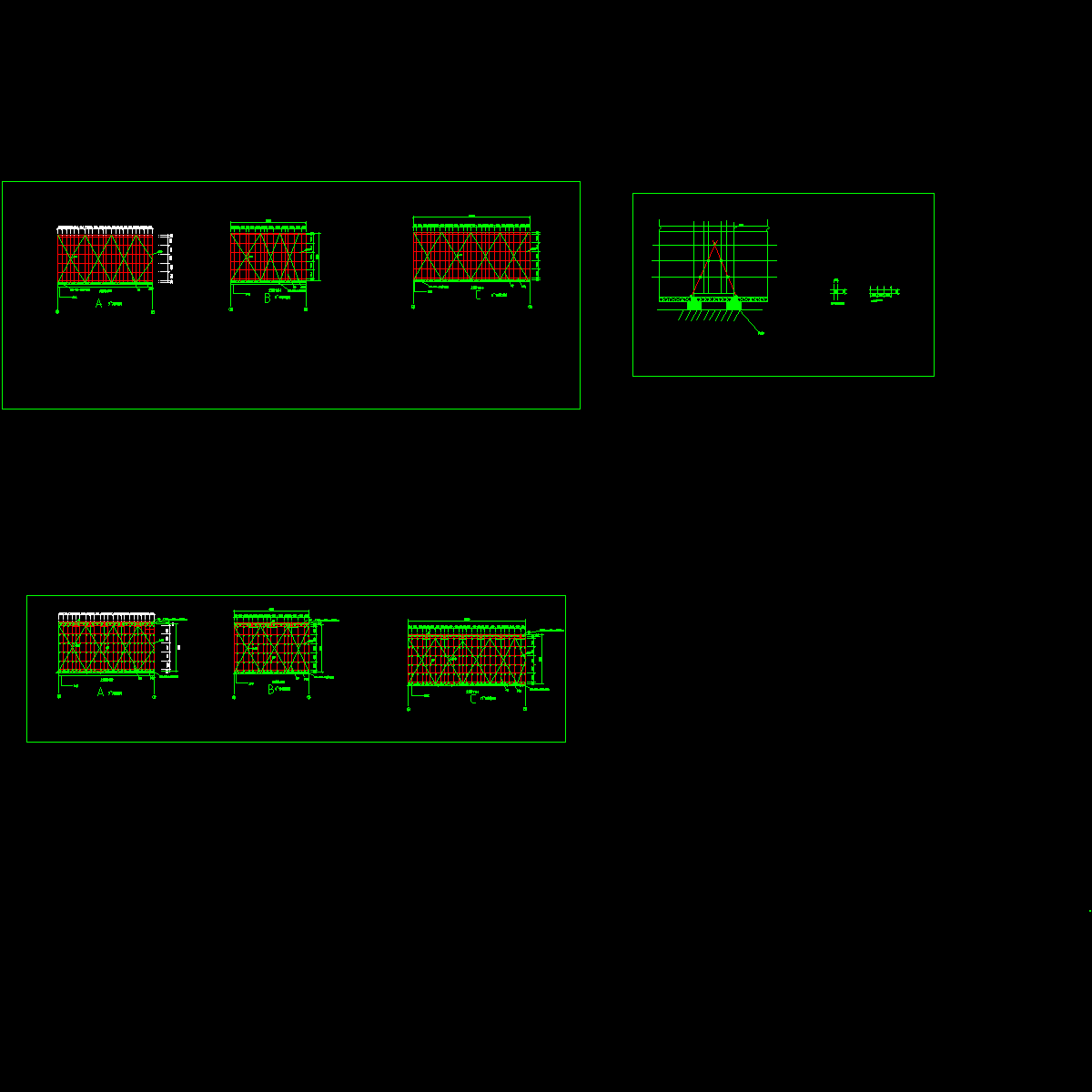

模板设计剖面图

立面图

平面图
