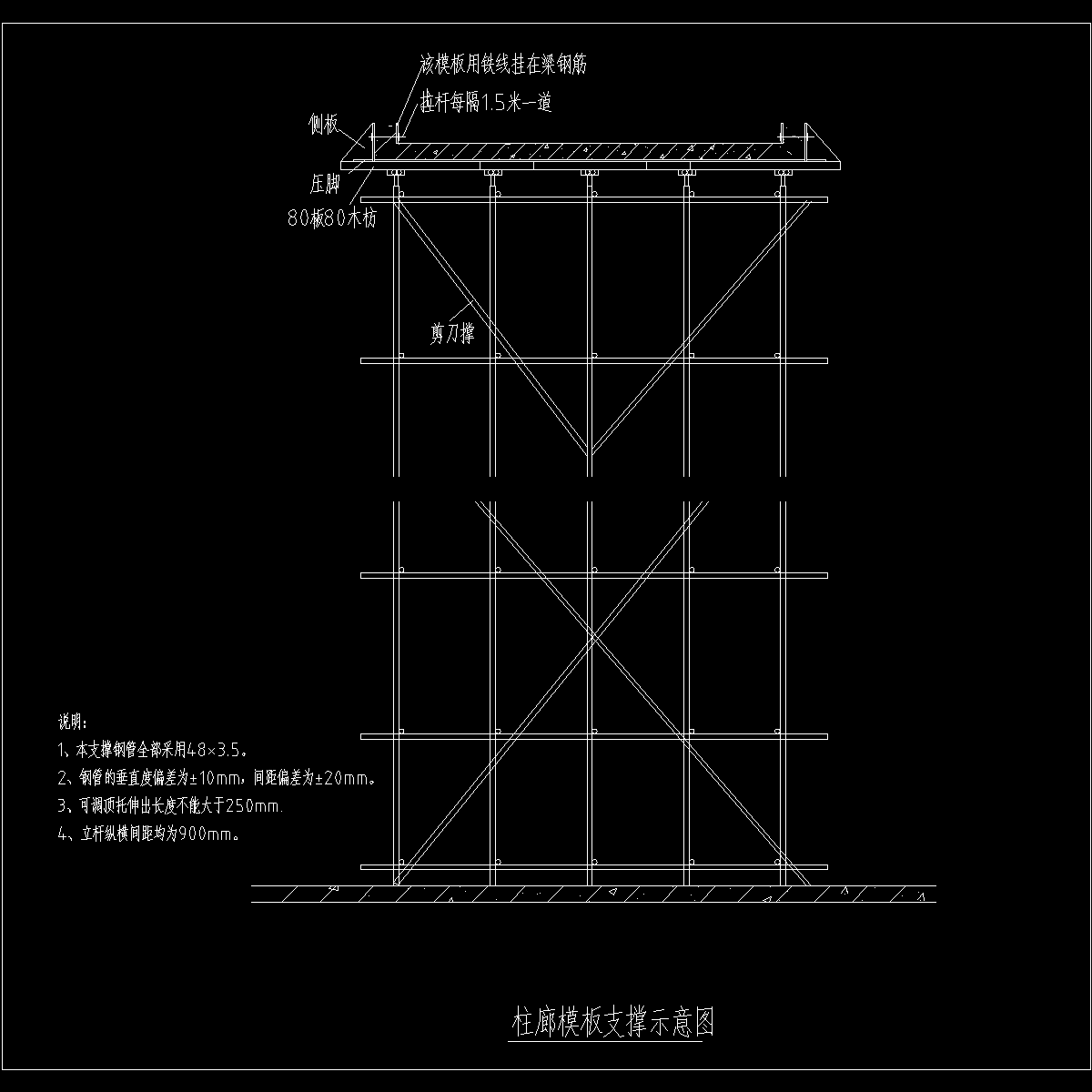

本支撑工程采用扣件式钢管结构，即立杆柱、剪刀撑、小横杆、纵向水平杆（大横杆）、连墙件均用48×3.0mm钢管，用扣件扣接而成。 在搭设，使用、拆除施工中，严格按照施工规范及有关要求施工，完善管理制度，定期和不定期检查，密切注意使用安全，确保实用，美观，稳固，安全。 支模系统的组成 1、模板均考虑使用18mm厚夹板。 2、模板下垫木枋，截面80×80mm。
3、模板支撑采用Ф48×3.0钢管，纵、横水平杆及剪刀撑采用Φ48×3.0钢管。
4、木材弹性模量为E=9000 N/mm2，抗弯强度fm=11 N/mm2 ，抗剪强度fv=1.5 N/mm2，木枋抵抗W=bh2/6=8.5×104mm3 ，底板截面惯性矩I=bh3/12。
5、Ф48×3.0mm钢管弹性模量为E=2.06×105 N/mm2，抗弯强度fm=205 N/mm2。
6、其它配件。

支撑材料要求
1、立杆、立杆加强杆、横杆、横杆加强杆、交叉支撑（剪刀撑），等均用外径48mm，壁厚3.0mm厚钢管。
2、回转扣，直角扣件，对接扣件等必须配套齐全。
3、材料表面应平直扣光滑，不应有裂纹，分层压痕。刚道和硬度等不应有明显缺陷。扣件活动道部位应灵活容易转动，与钢管的帖面必须严密紧贴，保证与钢管紧扣时接触良好。
4、所有构配件必须经过防锈处理，确保力学性能达到规范要求。
5、钢管和连接扣件应分类堆放及堆跺上应有油毡等防水材料覆盖。
6、钢管的强度设计值、弹性模量与截面特征。
