住宅首层高支模施工方案（计算书）

资料简介
赚取积分

建筑高度类型：超高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
模板材料：木胶合板模板
主要部位：柱,梁,底板,楼板,剪力墙
特殊模板支撑：高支模
楼板支撑架：扣件式
模板计算书：梁模板,支撑架
编制时间：
施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
施工重点难点：梁支撑架搭设高度H(m)：6.20

附件详情

由一层地下室和八栋塔楼组成，其中1#～8#楼为32层，建筑总高度为104.4m，9#楼为27层，建筑总高度为89.4m，结构类型为框架剪力墙结构首层高支模支模高度有4.4m、5.3m、5.5m、6.0m、6.5m、7.0m等几种，其中楼板厚度为120mm、150mm两种，梁截面有250x500mm、200x550mm、300x500mm、300x550mm、300x600mm、300x650mm、300x700mm、300x800mm、200x950mm等几种。梁模板支撑计算取梁截面300x800mm及200x950mm，支模高度6.2m计算。板模板支撑取板厚150mm，支模高度7.0m计算三、模板支设体系方案 1、模板采用18mm厚拼装式涂膜防水木胶合板模板，12高强对拉螺杆及“3”型卡。
2、楼梯模板采用全封闭模板体系。
3、所有的模板支撑均采用普通钢管脚手架支撑。
4、支模所采用的木枋为50×100MM松木枋，且必须经过双面刨光。
5、模板的周转次数不得超过六次。

附200X950梁支撑计算书.Doc
300X800梁支撑计算书.Doc

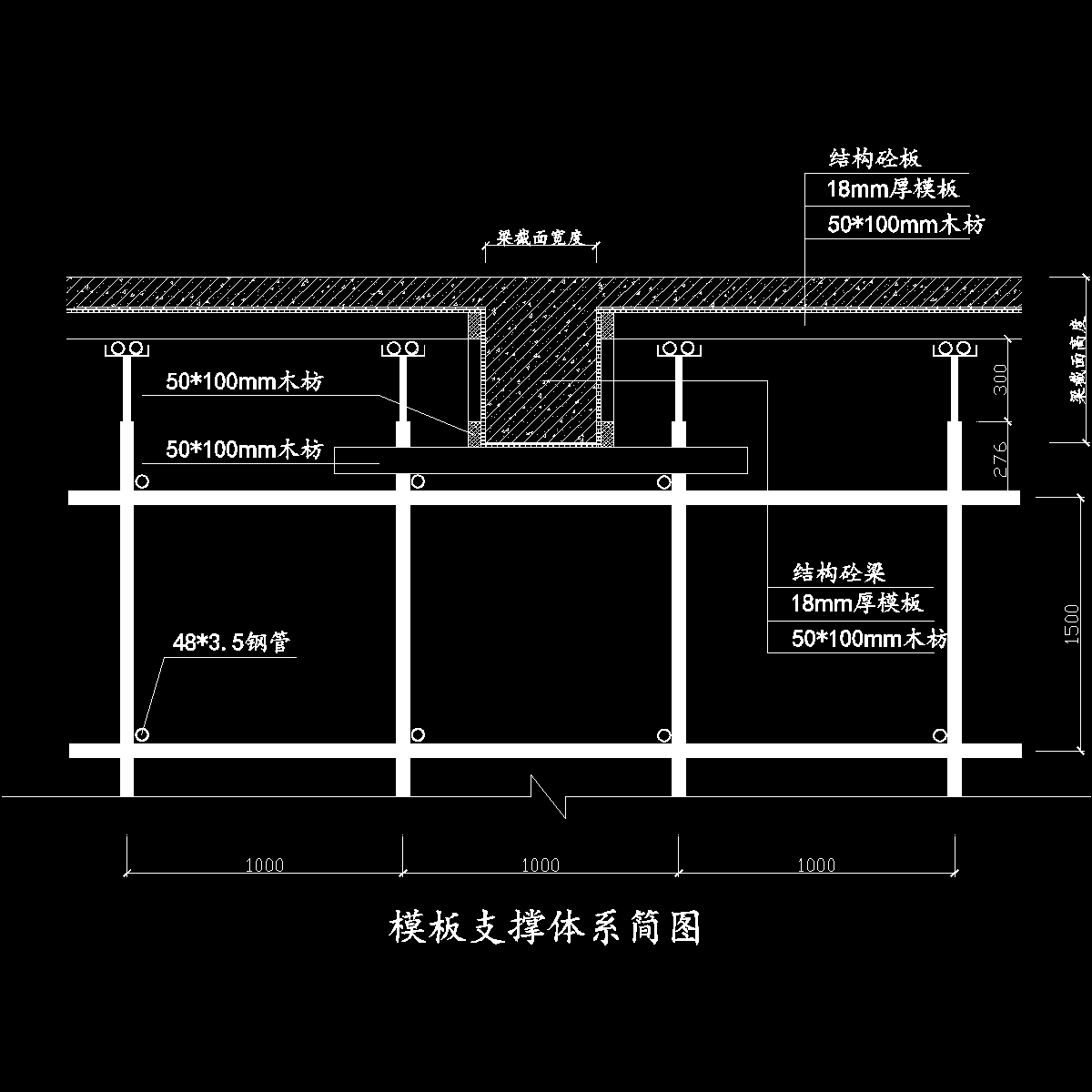

首层高支模支撑简图.dwg

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容
