体育馆高支排架施工方案(计算书、详图纸)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 脚手架 专家论证 :落地式钢管脚手架
  • 脚手架计算书:落地式脚手架, 支撑架
  • 编制时间:近代年

附件详情

体育馆及公共实训中心工程主体结构排架高度大于8米高支排架专项施工方案。
高支排架搭设:
(1)排架搭设前必须进行放线,梁、板立杆间距必须满足施组要求,由项目工程师组织复核,排距、层高允许偏差±50。
(2)在排架立杆长短间隔布置,确保接头按1/3错开;立杆接长一般采用对接扣件,考虑到钢管模数,顶部调节管采用搭接接长,搭接长度不小于1000,3个扣件上下固定,扣件距管端不小于100,接长点应避开主节点1/3层高,搭接接长为承重扣件,扣件必须拧紧到规定的力矩值。
(3)排架立柱必须垂直,在逐层设置扫地杆或者水平杆时调整;下部设置垫木,多于二层垫木必需钉牢。
(4)排架离地200设置纵横向扫地杆;排架步高小于等于1.5米,设置纵横向水平牵杆;每约6米设置纵横向垂直剪刀撑;每3步高设置水平剪刀撑。
(5)剪刀撑呈45~60度设置,与排架立柱相接,且距主节点不大于200;水平剪刀撑应连续布置。
500mm×1000mm钢筋砼梁(-0.300~9.900)下排架计算:
模板支架搭设高度为10.2米,基本尺寸为:梁截面 B×D=500mm×1000mm,梁支撑立杆的横距(跨度方向) l=0.85米,立杆的步距 h=1.80米
梁模板扣件钢管高支撑架计算书:500x1000、600x1200
CAD节点详图…………
80页 近代年

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

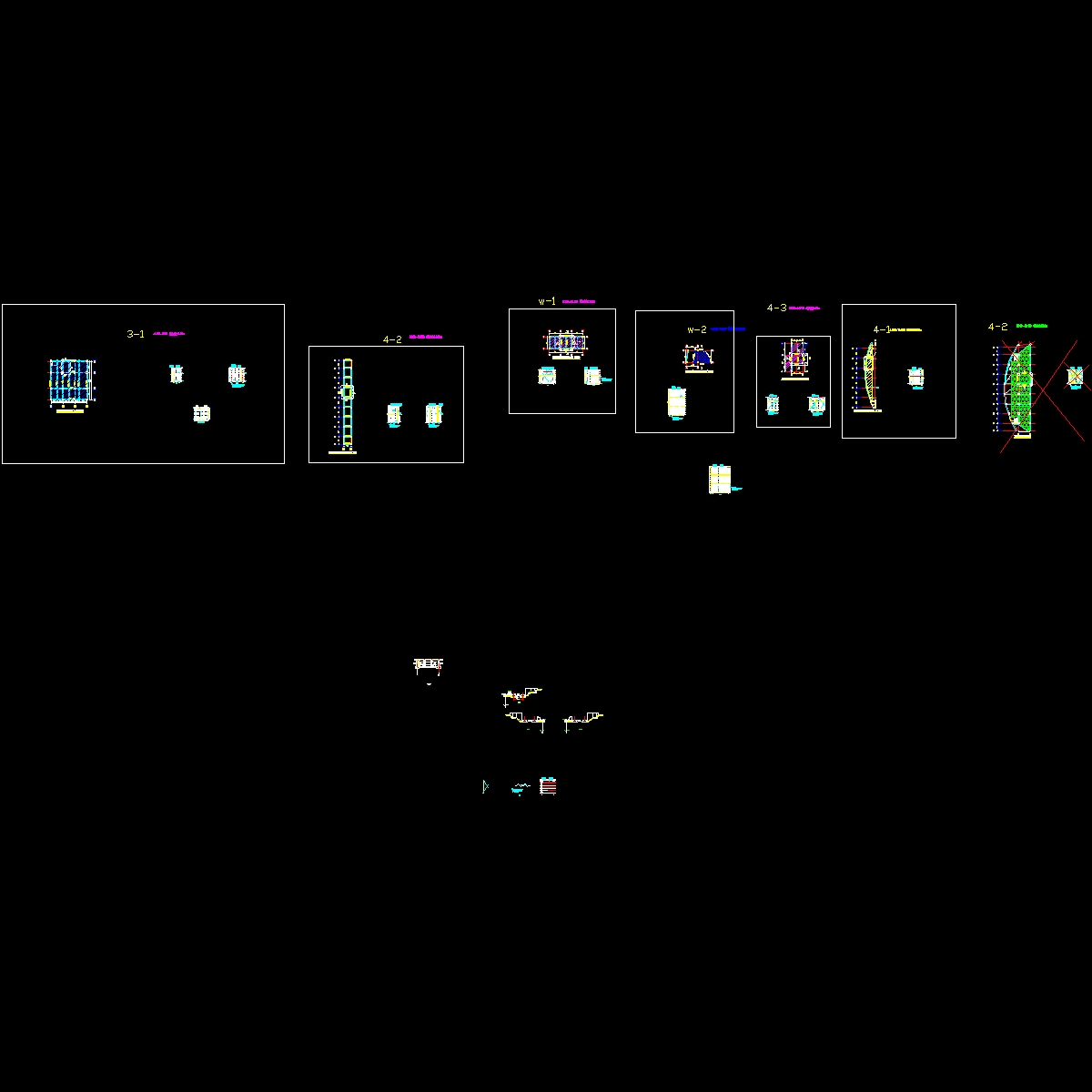

  • 4-9高支排架详图.dwg
    4-9高支排架详图.dwg

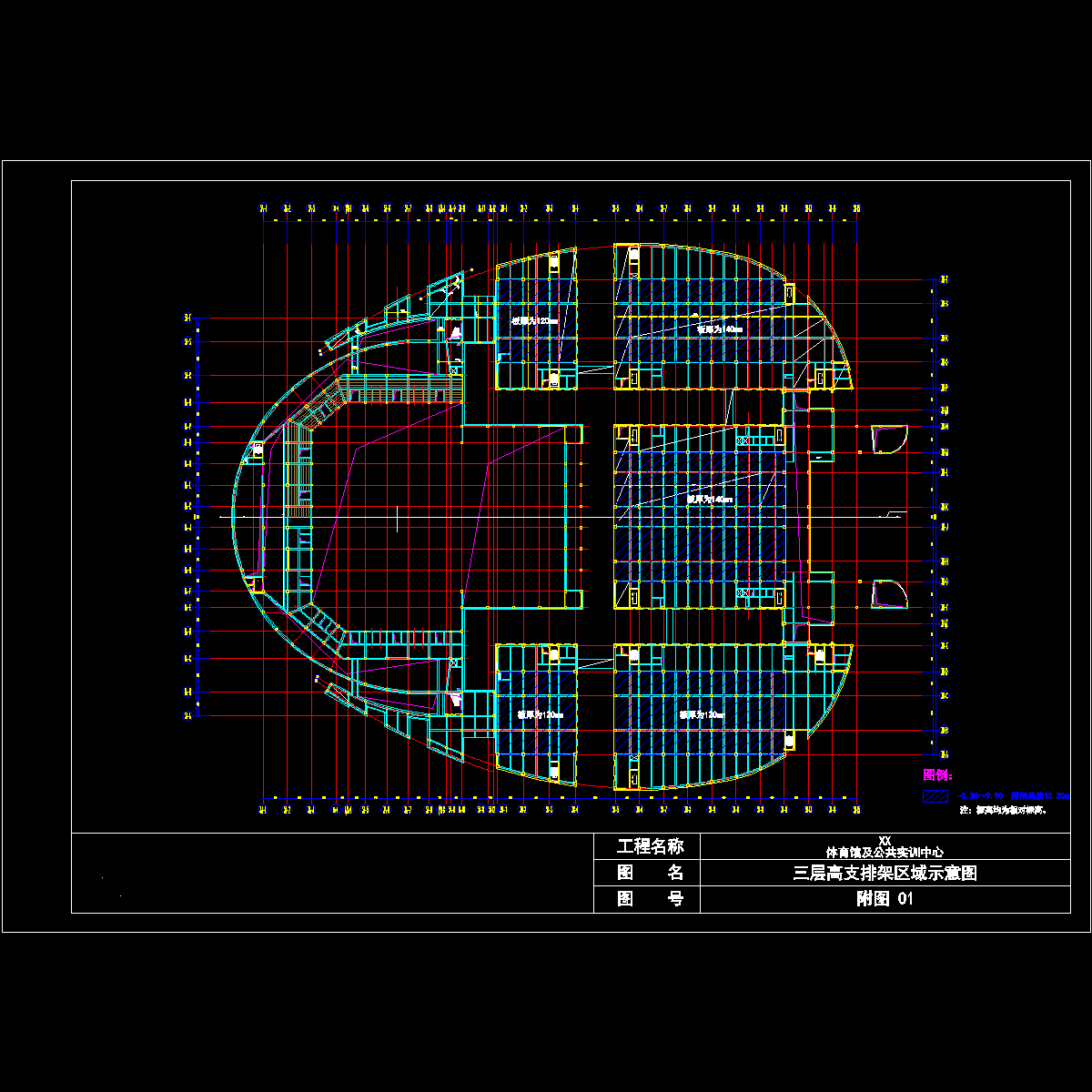

  • 附图1 三层排架布置图01.dwg
    附图1 三层排架布置图01.dwg

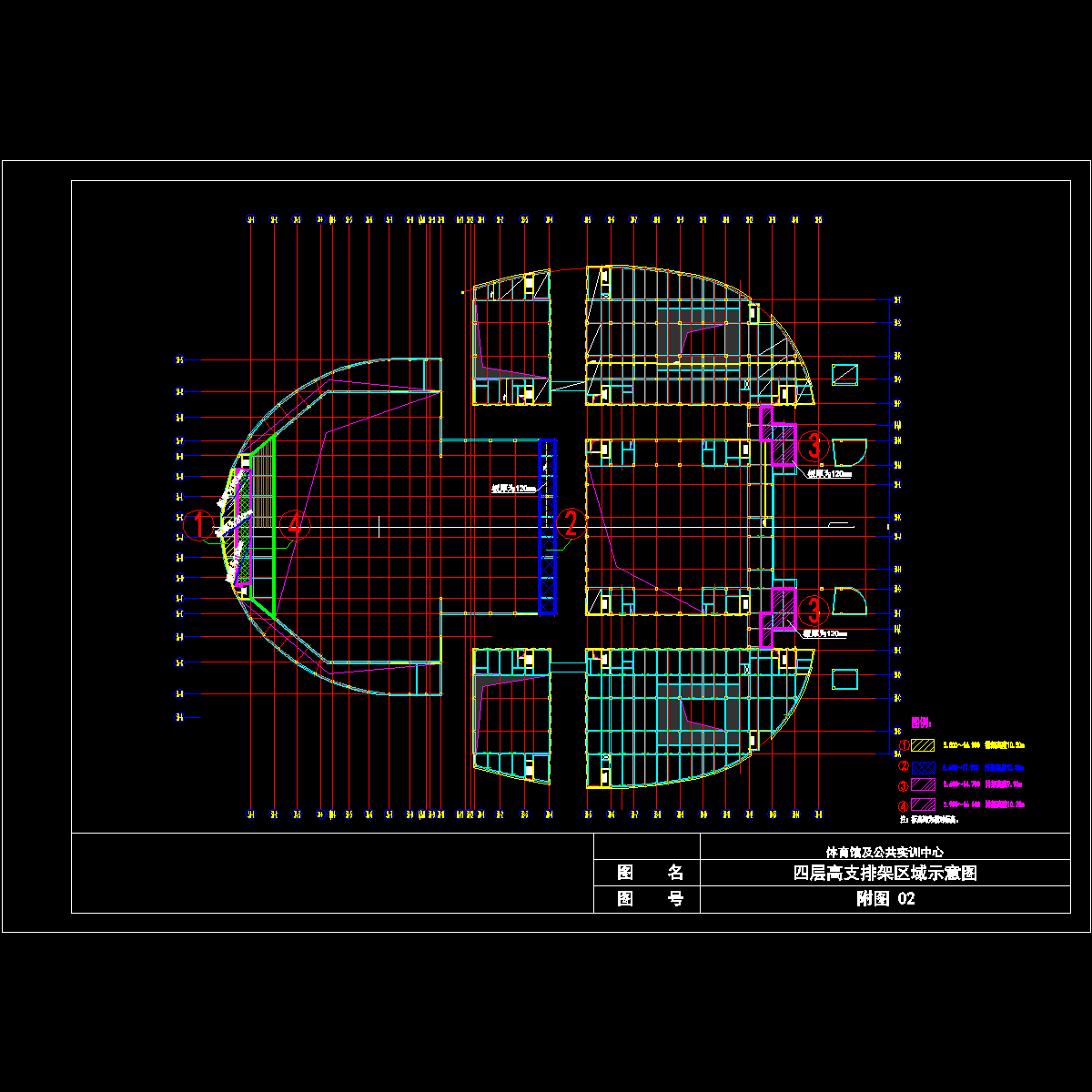

  • 附图2 四层排架布置图02.dwg
    附图2 四层排架布置图02.dwg

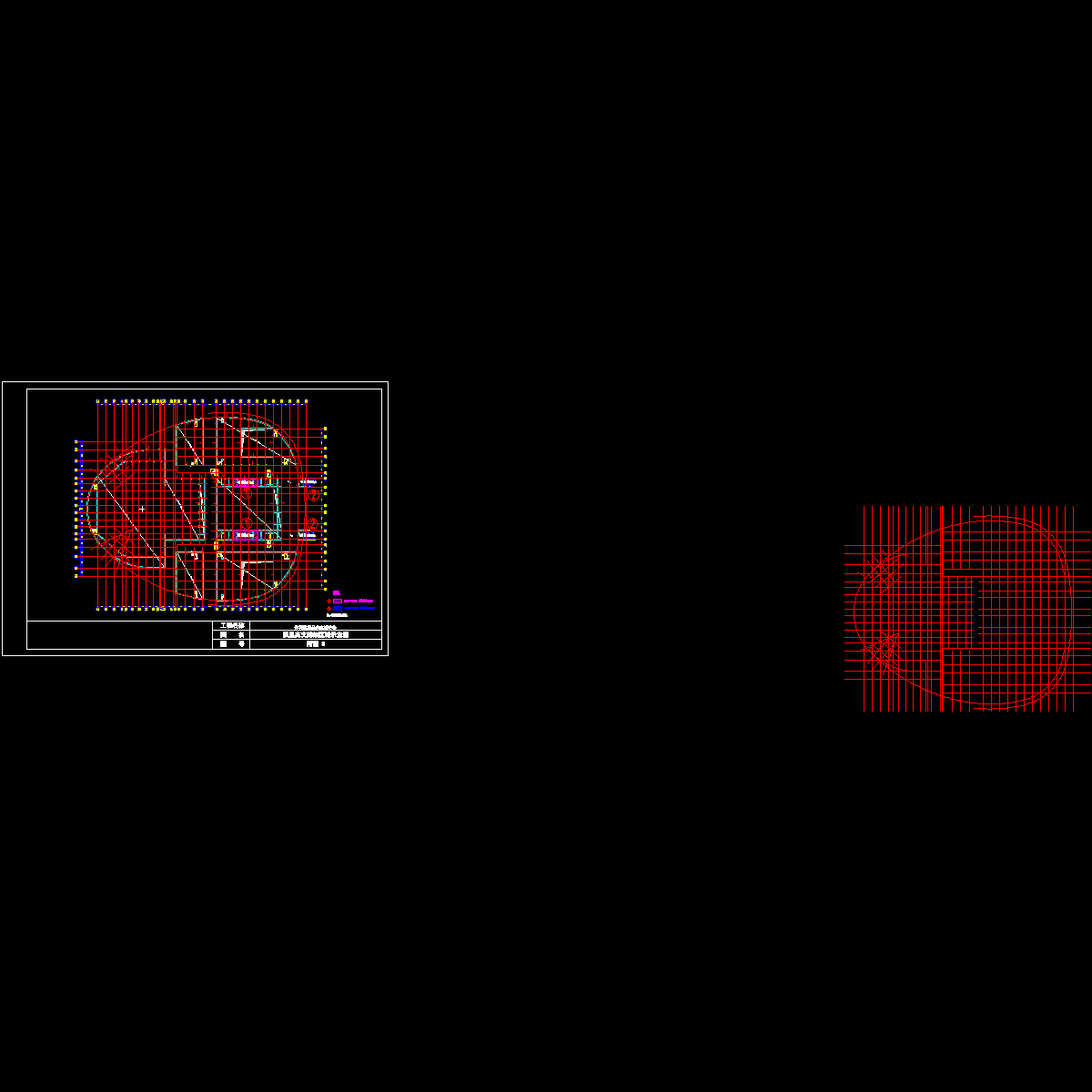

  • 附图3 顶层排架平面布置图03.dwg
