商住楼工程高支模专项方案

附件详情

高支模情况简介
该项目地下室层高为3.8～5.8m，
负一层层高5.8m，板厚250mm，最大梁截面尺寸为500×700,梁最大跨度为7500。停车库高度为3.8m，板厚200mm，最大梁截面尺寸为300×500，梁最大跨度为7500。负二层层高为4.7m,梁截面有500×2600mm、500×2500mm、500×2000mm、500×1600mm、500×1300mm、600×1000mm、………………
根据以上数据分析，挑选综合条件最不利的模板支撑体系进行计算。即对层高为4.7m、梁尺寸较大的负二层模板体系进行分析验算。

高支模施工的使用材料如下：
1、楼面模板、梁侧模和底模模板及墙模板采用18mm厚夹板；
2、梁底枋、侧模板的竖直枋木采用50mm×100mm松枋木；托梁采用ф48×3.5mm双钢管；
3、楼面模板底采用50mm×100mm松枋木；托梁采用ф48×3.5mm双钢管；
4、梁、楼面支撑采用3.5厚φ48钢管、可调式U型上托盘和可调式或固定底座；钢管钢材采用Q235。
（一）、500×2600梁模板扣件钢管高支撑架计算书
（二）、500×2000梁模板扣件钢管高支撑架计算书
（三）、500×1000梁模板扣件钢管高支撑架计算书
（四）、500×700梁模板扣件钢管高支撑架计算书
（五）、楼板模板扣件钢管高支撑架计算书

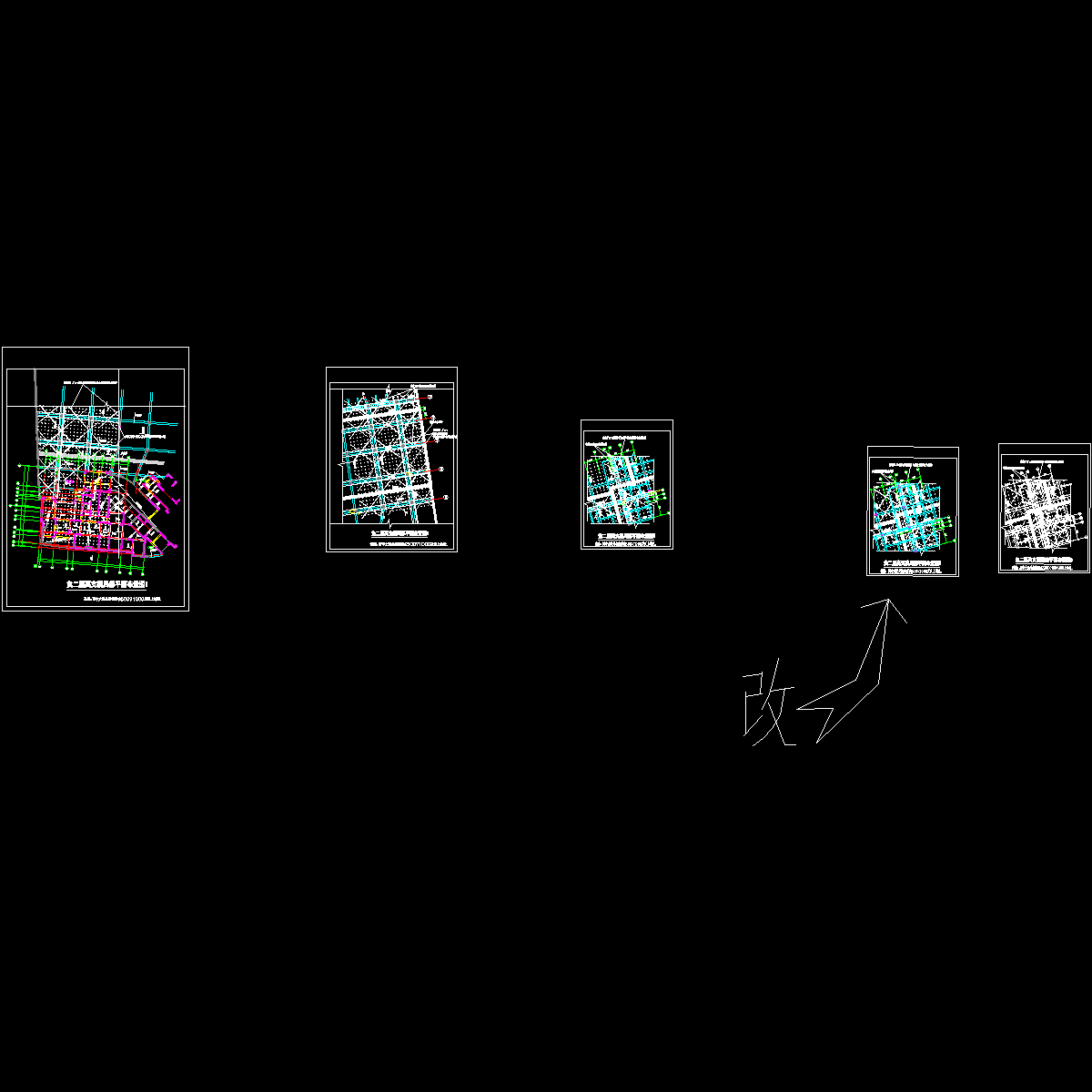

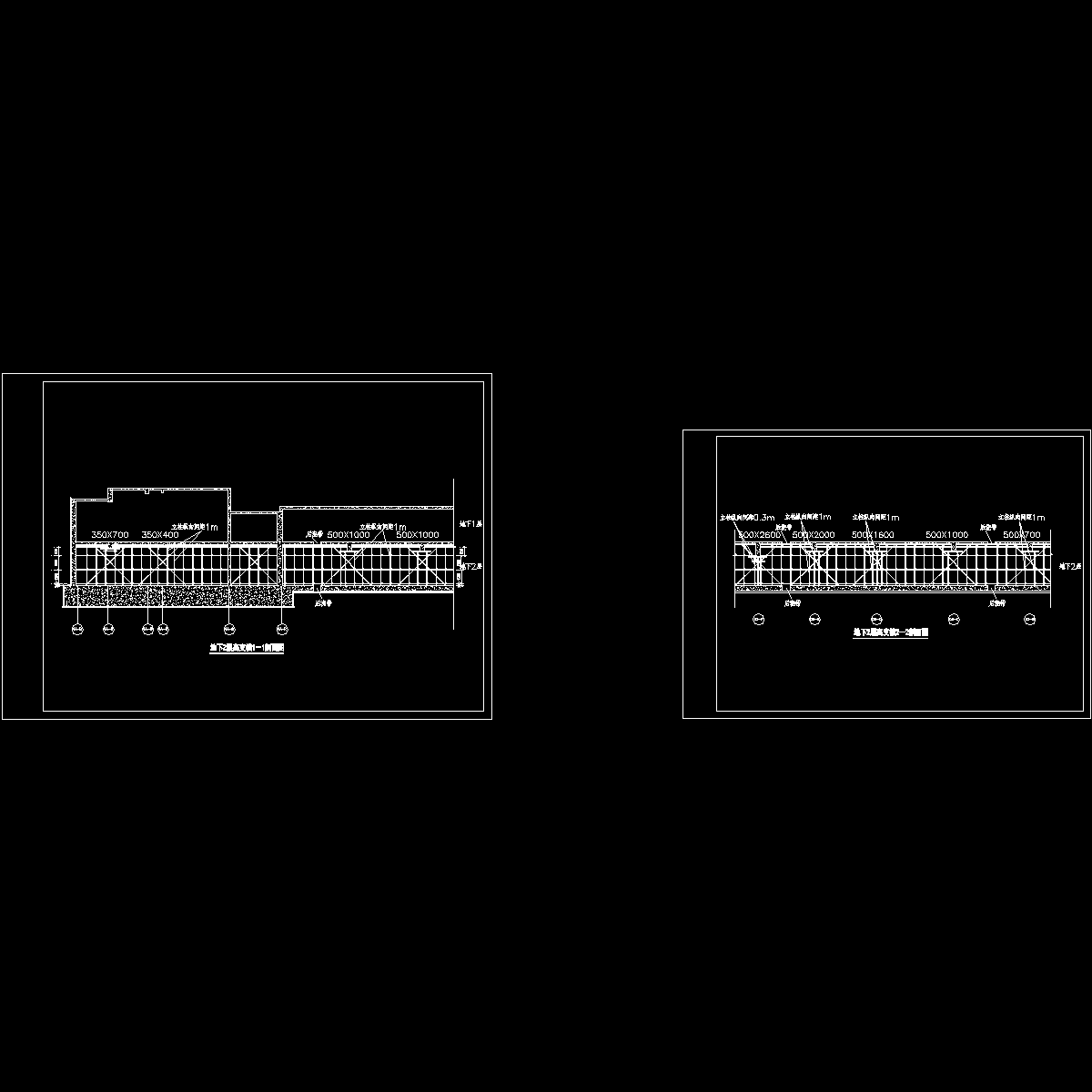

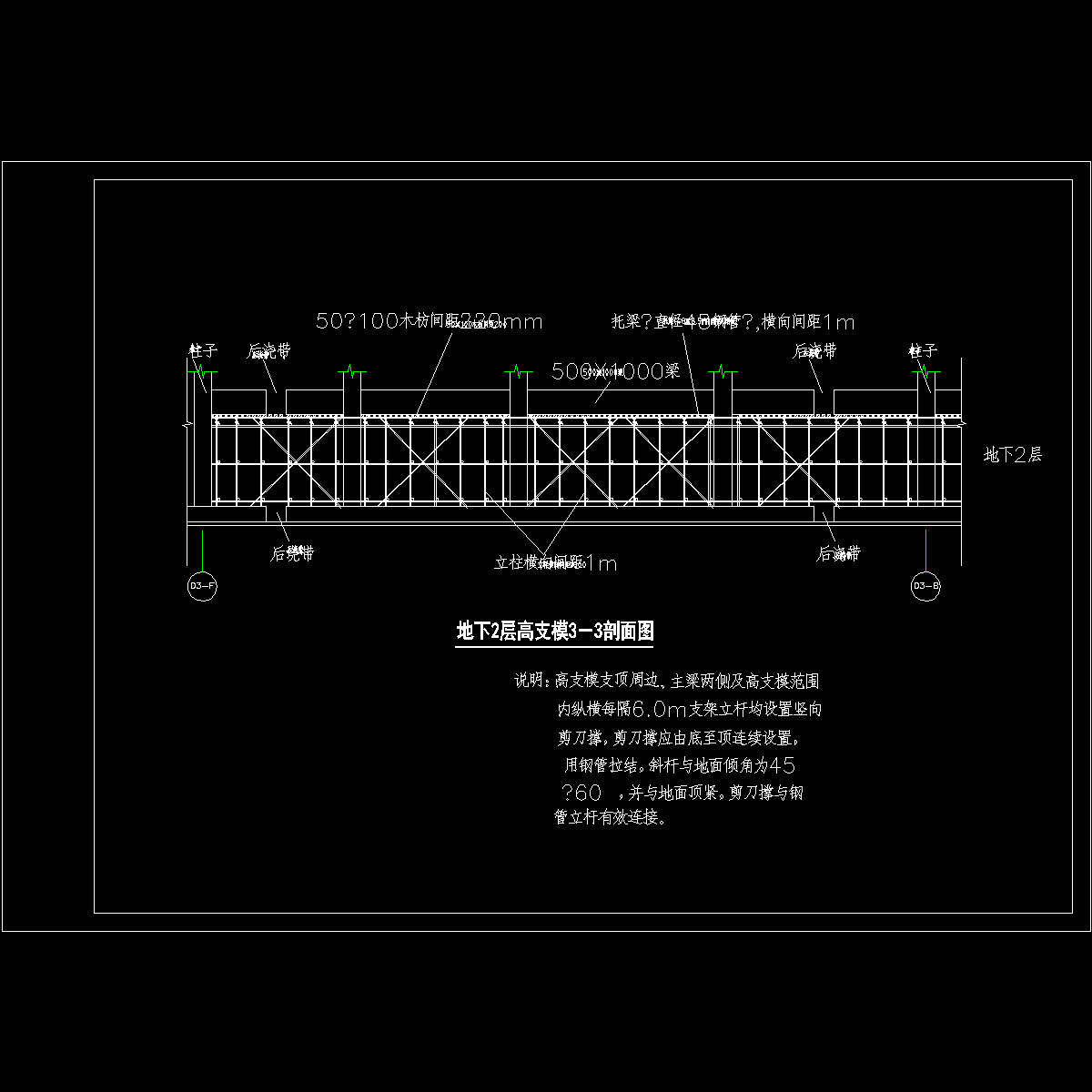

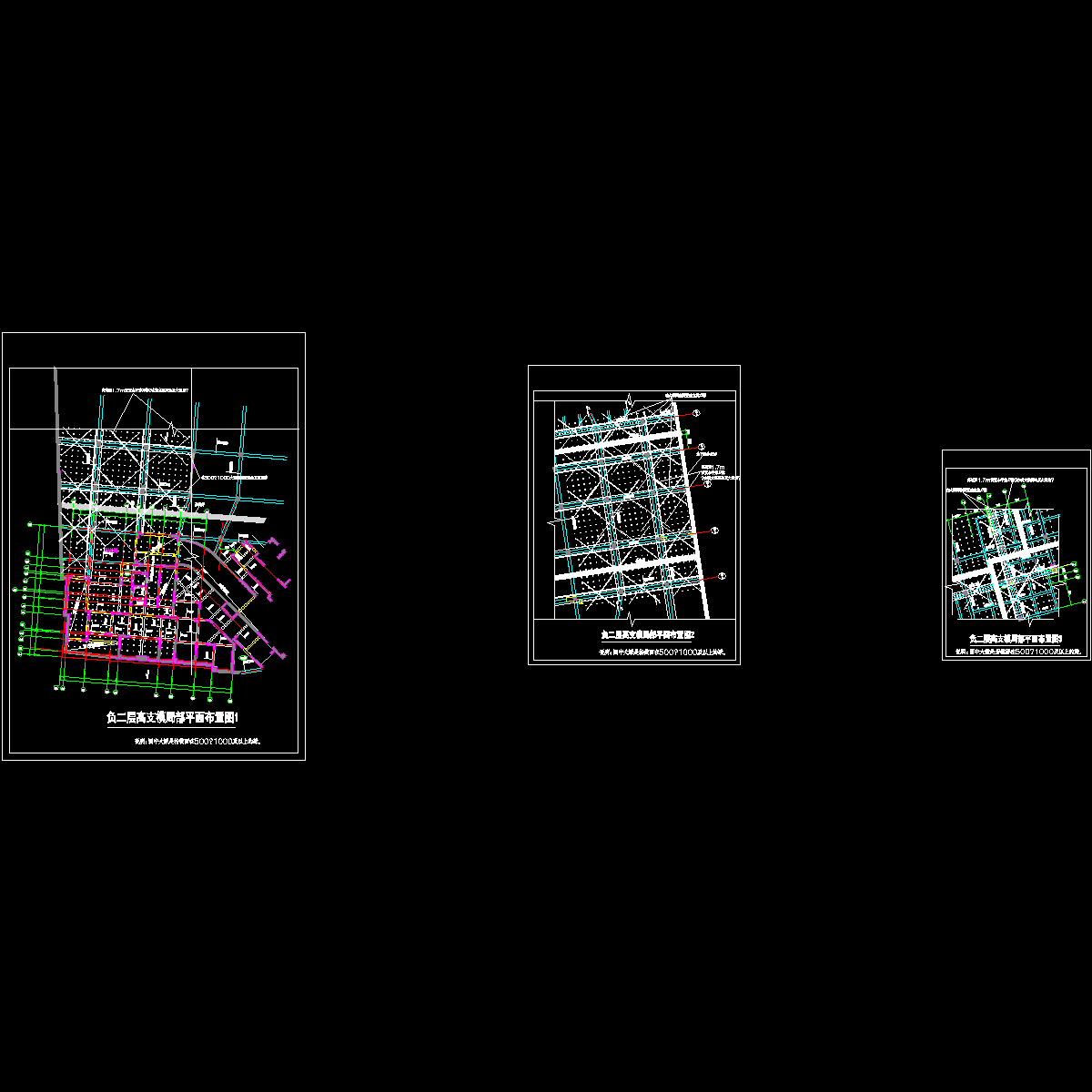

负二层高支模局部 平面布置图 、高支模剖面、大样图

前后，3万余字。
